废物利用，改装Qi无线充电鼠标

发布时间：2013-11-01 责任编辑：sherryyu

【导读】本人以前用的鼠标都是装两节7号电池的，后来电池漏液，把弹片腐蚀了，弹簧也掉了，现在换成250mA的聚合物电池了。有点做无线充电的技术，再加上鼠标内部空间也够大，所以干脆在以前的鼠标里面加上了无线充电电路了，这样以后在充电就不需要电池了，本人自我感觉良好呢，分享给大家，看看小伙伴们怎么看？

以前鼠标是装两节7号电池的，后来电池漏液，把弹片腐蚀了，弹簧也掉了，现在换成250mA的聚合物电池了，由于本人是做无线充电产品的，手头上有很多材料，研究了下，发现鼠标内部空间也够用，所以干脆就加上无线充电电路了，再充电的时候就不用拆电池了，个人感觉还是有一点点实用的，就是目前改装成本偏高点。

第一步：准备好改装的工具，先来张使用工具的合影在说

废物利用，改装Qi无线充电鼠标

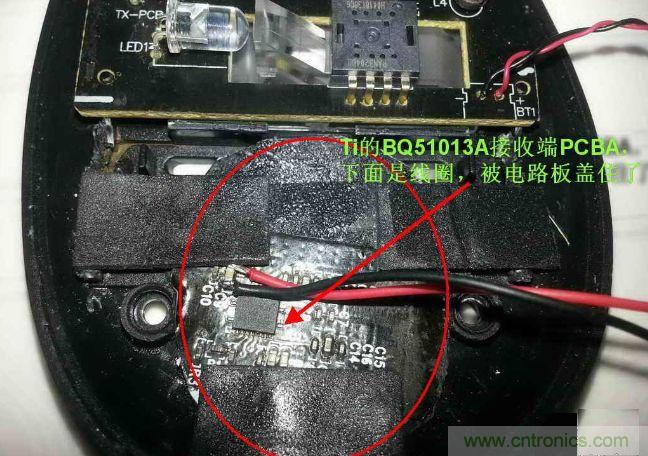

第二步：将需要改装的鼠标拆开，看里面是否能放下接收线圈和电池，这里选用的是Qi标准接收线圈，和250mA的锂聚合物电池，另外还要准备一小块锂电池充电管理电路板，如果可以放下以上配件，就继续改装，如果放不下，可千万不要勉强哦！！

废物利用，改装Qi无线充电鼠标

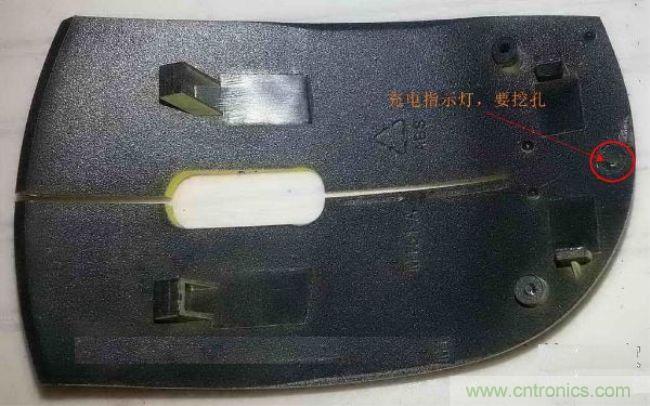

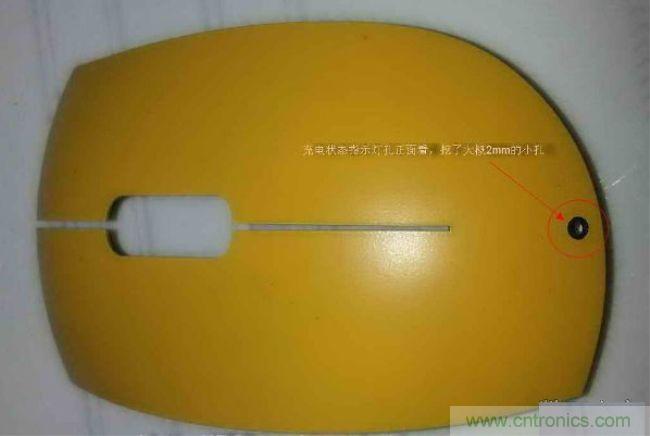

第三步：改装正式开始，将拆开的鼠标上盖用开孔器挖个2mm的小孔，做充电状态指示灯用，红圈指示的位置

废物利用，改装Qi无线充电鼠标

[page]

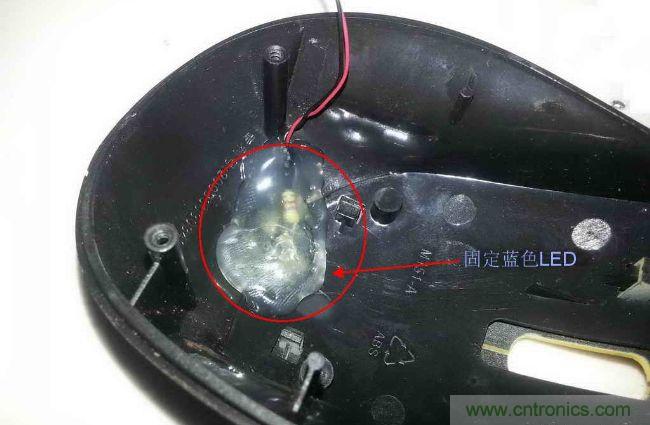

然后将准备好的蓝色LED灯用热熔胶粘劳在鼠标上盖刚才挖了小孔的位置，注意要粘劳哦，不然会掉下来。

废物利用，改装Qi无线充电鼠标

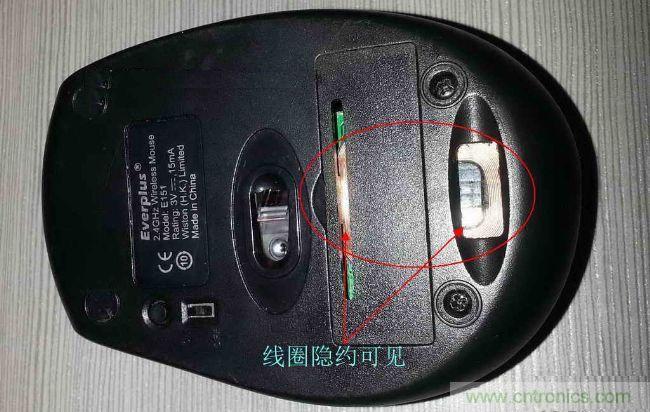

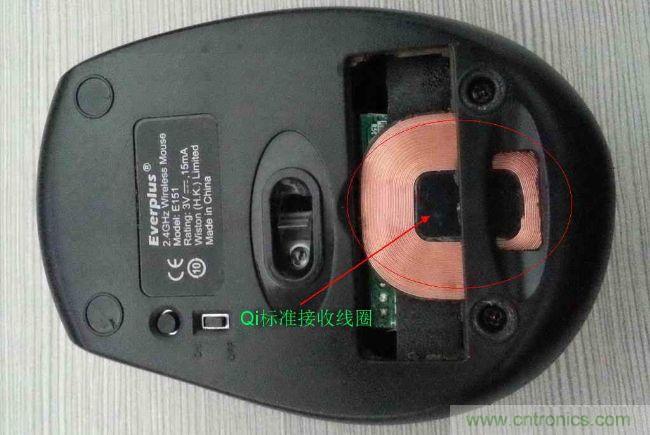

第四步：将鼠标下盖放线圈的位置用翦钳翦平，细节地方用美工刀修整一下，然后将接收端线圈用3M胶粘在上面

废物利用，改装Qi无线充电鼠标

[page]

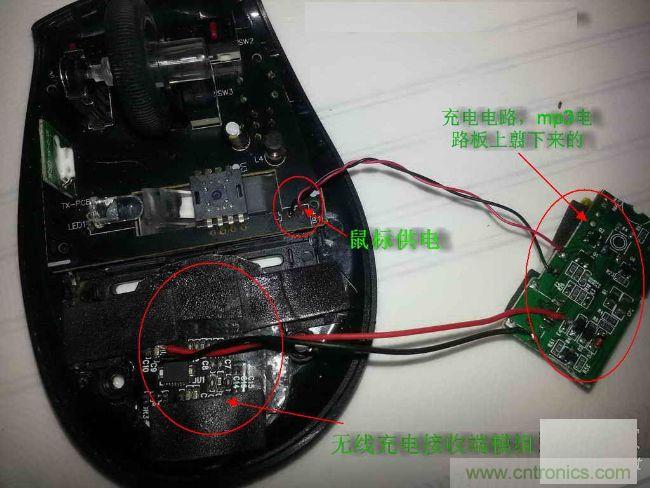

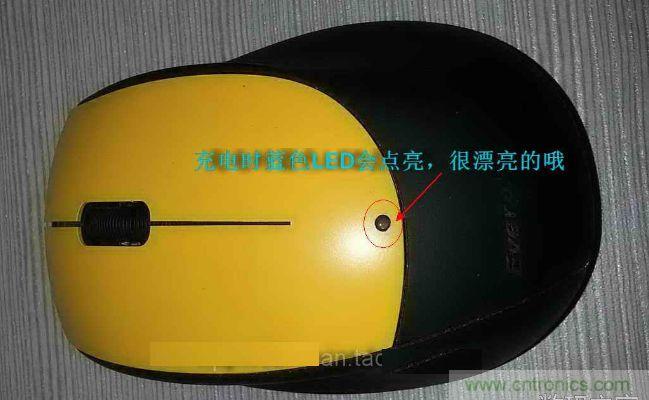

第五步：将鼠标原来两节7号电池，换成聚合物锂电池，注意体积一定要能放的下外壳啊，当然体积越大，电池容量越大，待机时间也越长，尽量选择大点的电池吧，容量小一点也没关系，毕竟已经是无线充电鼠标了嘛，充电还是很方便的；将电池正负极直接焊到鼠标原来的电池位置上，在将充电管理电路连接到电池两端，最后将接收端的5V输出接入到充电电路的输入端，全部接好后，将鼠标下盖放到充电板上，注意发射接收线圈中心要对准，蓝色的充电指示灯亮起，充电已经开始，如果不放心的话再用万用表测试下充电电压和电流吧！
