技术创新:连接器的突破性发展

发布时间:2014-08-25 责任编辑:willwoyo

【导读】基于PICMG 2.0 CompactPCI规范的连接器能 够顺利地与PCI Express器件连接,满足了仪器仪表、军事和航空市场CompactPCI用户的未来需求,还定义了相应的板(3U,6U)和背板连接器、电子及机械 标准。其系统插槽(板)可容纳多达24个通道和4个PCI Express连接,每个方向的最大系统带宽为6Gb/s。外围插槽最多可具有16个 4Gb/s通道(1型外设板)或8个2Gb/s通道(2型外设板)。

越来越多连接器应用在高速、高端领域,为了提高信号完整性,在连接器技术上必须采用差分信号对。ERmet ZD和HM ERmet连接器不仅满足了高速应用信号完整性的要求,还支持PICMG新近批准的CompactPCI Express PICMG EXP.0 R1.0规范。

PICMG EXP.0通过用于ATCA标准称作“高级差分结构(ADF)”的ERmet ZD连接器传输PCI Express信号。符合该标准的连接器要求具有可靠的高速信号传输、高端子密度,并支持其他工业标准以及有第二资源的可靠供货。其中3排信号对的版本符 合新的CompactPCI Express标准,并可在每25mm线性长度提供30对差分信号。此外,由于距离插件板中心较远,这种3排的ZD连接器可用在3U板上插入PMC模块或 XMC模块。ERmet ZD连接器也是现有PICMG 2.20和PICMG 3.0(ACTA)规范的标准连接器。

从机械转向电气

以前,连接器的选型主要由机械工程师负责,因为他们需要考虑到整个电路板或子系统的布局,连接器的选择更多是尺寸和空间的考虑。而电气性能通常只 考虑端子的额定电流,设计中需要决定由多少个端子来传输信号、连接器主体的大小和形状及连接器的结实程度,尤其是在军用项目中。航空电子或便携式系统中, 每个器件的尺寸都很关键,对连接器的选型是个很大的挑战。

今天的连接器设计已经完全改观,需要由专门的信号整合工程师来负责选型,新的连接器设计也必须从满足电气性能要求,而不是像过去那样当整个连接器 设计完成后再来测量电气性能参数。尤其是10GHz以上的高速信号,电气性能非常关键。设计高性能连接器时,无论是昂贵的背板连接器还是常见的标准PC连 接器,首先要考虑的就是电气性能要求。连接器的选型也由包装工程师转向了设计电路的电气工程师负责。

提高数据传输速度

当数据传输速度提高时,电容和 阻抗的影响也愈加明显。一个端子上的信号会串扰到相邻的端子并影响其信号完整性。此外,接地电容减小了高速信号的阻抗,使信号衰减。新的串行PCI标准 PCI Express,在2.5Gb时,每个方向的最大数据传输速度为500MB,大大提高了单个连接器所能传输的信号速度。过去,高速信号通常由共轴电缆和共轴连接器来控制信号路径的阻抗。在PCI Express中采纳类似的概念,每个信号传输端子都彼此隔开。差分信号对就能够很好地达到这个目的,因为每个差分信号对的一侧都有接地引脚,以减少串扰。

高速传输在背板连接器中应用最多,高达10Gb/s的连接器采用了非常精密的设计技术。通常第一层是开阵脚的区域以分离相邻的接地端子。下一个层 次是装在行间的接地屏蔽。顶层的应用则会包括一个金属接地结构围绕着每个信号端子(或差分信号对, 如图1所示)。这样的C型金属屏蔽实现了最佳的数据传输速度和信号完整性的组合,是理想的高速应用连接器。

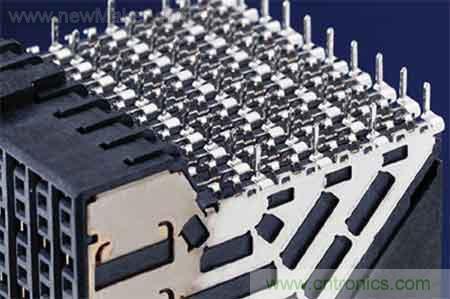

ERNI公司ERmet Zero XT连接器
图1 ERNI公司ERmet Zero XT连接器
