【导读】显示器的视频连接器接口（interface）大致分为模拟和数字两种。过去以模拟为主，现在大多采用数字接口。以下给大家介绍的“显示连接器”就起到了信息传输通道的作用。
显示屏是将信息可视化并予以显示的设备，在日常生活和各行业中得到了广泛应用。显示屏无法自己创造信息，因此要通过信息传输通道，从信息存储空间（PC、机顶盒等）调取将要显示的内容。今天给大家介绍的“显示连接器”就起到了信息传输通道的作用。
如上图所示，电视机背面有几个视频连接器端子。今天我们来了解一下显示连接器的种类及其特点。
显示器的视频连接器接口（interface）大致分为模拟和数字两种。过去以模拟为主，现在大多采用数字接口。下面介绍模拟接口的主要种类。
复合视频（Composite Video）

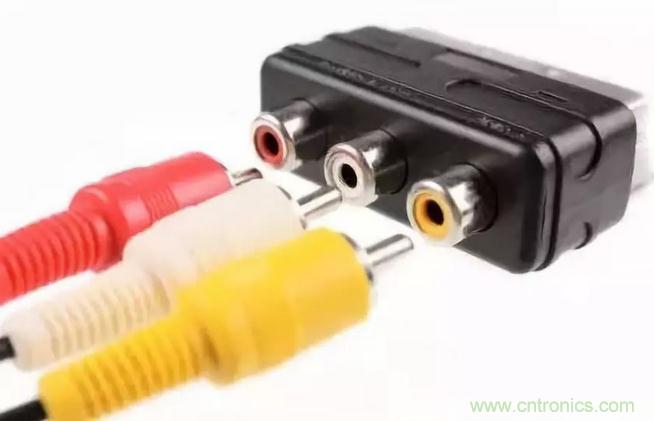

复合视频接口是最基本的视频连接器接口，过去主要用于家用视频设备。这种接口常见于老款电视机、VCR和家用游戏机，线和端子都是黄色。因为对YUV三种源信号（Y：亮度，U/V：颜色）进行同步复合（composite），所以称为复合视频。在同一个信道（line）传输亮度和颜色信号，所以画质远不如后来出现的其他接口标准。复合视频接口输出的视频分辨率最高可达SD（—standard definition）级，也就是480i（NTSC）或576i（PAL）。模拟视频连接器通常不包含音频信号，因此如上图所示，需要单独的音频线。一般用白色（左）和红色（右）两个连接器传输立体声信号。
S—视频（Separate Video）

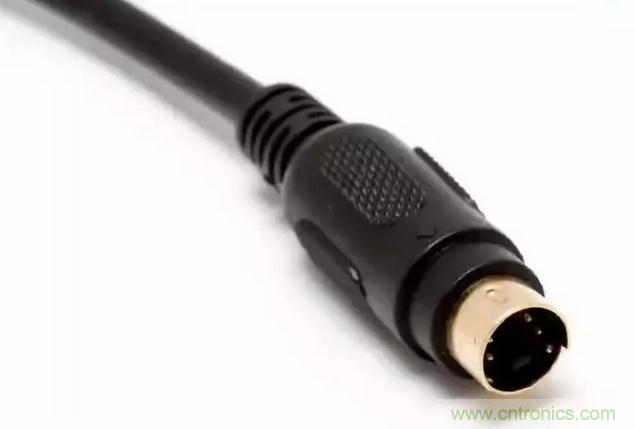

S—视频接口是为了在家用录像机和普通的业务级录像机上呈现更好的画质，将亮度信号（Y：brightness）和颜色信号（C：chrominance，color）分开进行处理的模拟接口。如上图所示，一般采用4针。复合视频接口只有一个信道，亮度和颜色信号混合或衰减，会导致画质变差。S—视频将两个信道分开，分别传输信号，因此画质优于复合视频接口。但最高分辨率和复合视频接口一样，都是SD级。
分量视频（Component Video）
复合现频和S—视频接口分别在一个和两个信道传输信号，而分量视频接口在三个信道传输视频信号。每个信道有单独的传输线，因此不同信号间的相互干扰减少，可以很准确地传输视频信号。

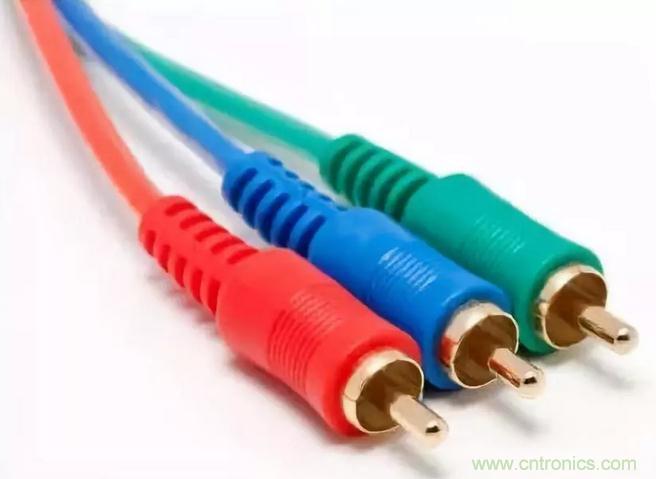

分量线分为红色、绿色和蓝色，采用YPbPr颜色空间进行信号传输。其中，绿线传输视频亮度信号（Y），蓝线传输视频中的蓝色与Y的亮度差信号（Pb），红线传输视频中的红色和Y的亮度差信号（Pr）。视频显示需要RGB（红色、绿色、蓝色），绿色信号可以从YPbPr数据中提取，因此无需单独输出绿色，也能在显示屏上予以显示。
分量接口支持SD级（480i）至Full HD级（1080p）视频输出，目前广泛用于投影仪、电视机等很多AV设备上。
D—Sub（D—Subminiature）/VGA/RGB

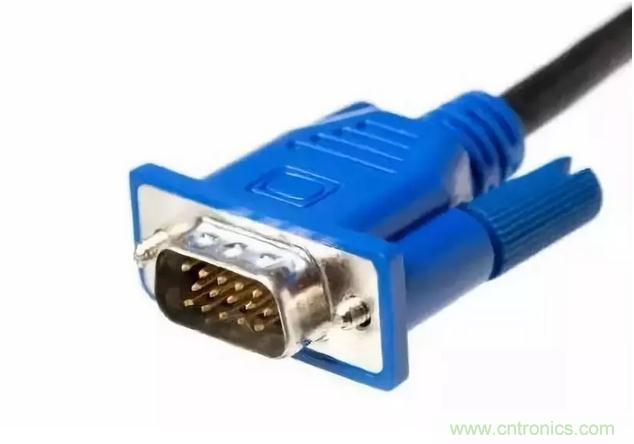

D—Sub（D—Subminiature）也称VGA（Video Graphics Array）或RGB线，是PC和显示器之间模拟连接器最常用的接口。因为端子形状很像一个大写的字母D，所以称之为D—Sub。在当时来说，这种接口已经算很小的，因此以Subminiature（超小型）冠名。视频信号传输所需的D—Sub接口端子通常由15针组成，每个针分别传输颜色信号、纵向、横向同步等信号。因此与复合视频、S—视频和分量接口相比，画质更好，最高分辨率可达2048 x 1536（QXGA）。
笔记本和PC基本上都支持这种接口，与投影仪、显示器、电视机等设备的兼容性好，因此应用很广泛。但随着离分辨率、端子小型化、包含音频信号成为行业发展趋势，逐渐被HDMI、DisplayPort等数字接口所取代。
上面介绍的复合视频、S—视频、分量、D—Sub是业内普遍使用的接口，此外，还有其他模拟视频连接器。下面我们来了解一下数字接口的主要种类。
DVI（Digital Visual Interface）
DVI是用于包括LCD等平板显示器在内的数字显示设备的标准视频接口。随着家用视频设备的数字化，需要进行高品质数字信号处理，而模拟视频接口的局限性越来越明显。为了满足对高分辨率和高刷新率的需求，解决模拟接口防噪功能差等问题，1999年推出了DVI接口。
模拟信号在传输过程中很容易受到线缆材料、电压变化、周边噪声等因素的影响，画质变差，而数字信号很少发生这种问题。而且与模拟接口相比，数字接口所需的带宽更小，可以提高传输信号质量。

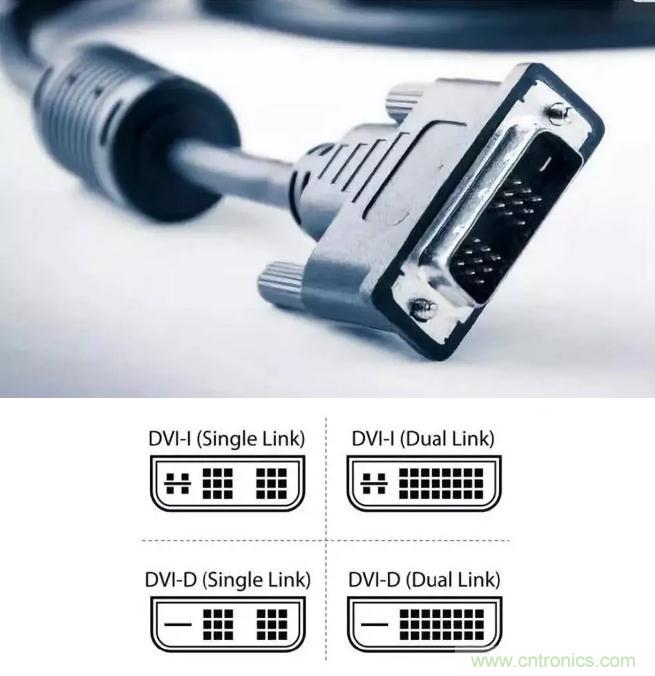

DVI根据接口形式，分为数字专用的DVI—D（Digital）和数字模拟兼容的DVI—I（Digital+Analog），根据传输速度，分为单通道和双通道。单通道支持1920 x 1080（Full HD），双通道可以以60Hz刷新率输出2,560x1,600（WQX—GA）视频。
DVI虽然是数字接口，但是和D—Sub一样只能传输视频信号，因此主要用于连接PC和显示器，很少用于注重音频的AV（Audio&Visual）设备。

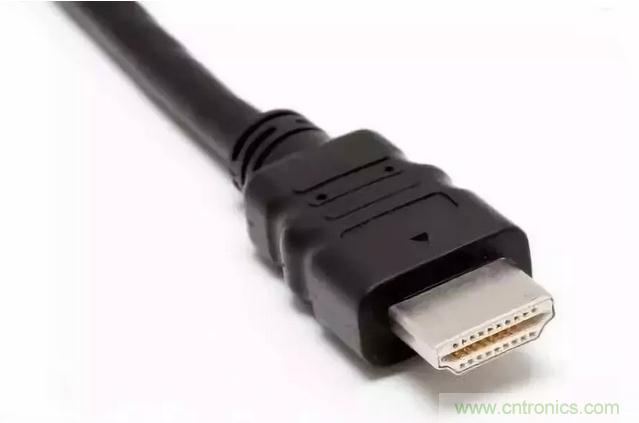

HDMI（High Definition Multimedia Interface）
为了解决DVI只能传输视频信号的缺点，连接到AV设备，享受更好的视频效果，而推出了HDMI接口。HDMI将DVI用在了AV电子产品上，2002年12月发布了HDMI1.0版。HDMI由日立、索尼、松下等AV家电企业共同开发，只用一根线就能输出视频和音频信号，用于游戏机、显卡、笔记本等很多设备，呈现UHD级画质和音质，可以说是目前具有代表性的AV设备接口。根据端子的尺寸，分为标准HDMI、Mini HDMI、Micro HDMI ，版本越高，输出性能越好。例如，2017年推出的HDMI2.1版支持10K（10240 x 4320）分辨率、100Hz刷新率、动态HDR和32个声道。

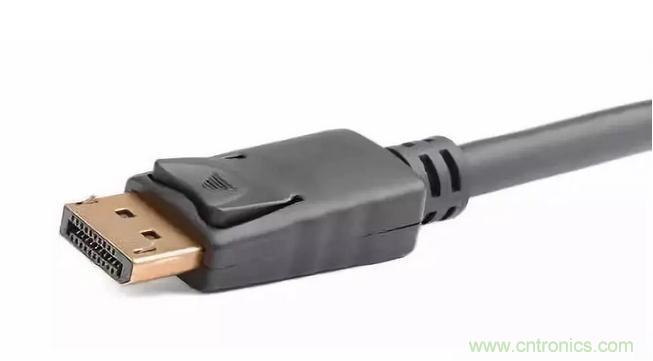

DisplayPort
上面介绍的HDMI是AV家电企业主导开发的接口，PC企业需要支付昂贵的技术使用费。2006年5月，VESA（Video Electronics Standards Association，视频电子标准协会）制定了主要用于电脑显示器的“DisplayPort（简称DP）”数字接口标准。DP以数字模式传输视频和音频信号，在这一点上与HDMI相似。DP的优点是作为PC显示器专用接口，多显示器输出功能优秀，无需额外支付技术使用费。从形状来看，HDMI和DP的尺寸相差无几，两者在插拔方式上的区别在于，DP线拔插过程中需按下固定钩按钮才能拔出来，以避免掉线。
DP和HDMI一样，版本越高，输出性能越好。2016年推出的DP1.4版支持8K分辨率、60Hz刷新率和32个声道。DP也专为小型设备制定了Mini DP接口标准。
