介绍光敏电阻的基础知识

发布时间:2018-12-07 责任编辑:lina

【导读】光敏电阻是用硫化隔或硒化隔等半导体材料制成的特殊电阻器,其工作原理是基于内光电效应。光照愈强,阻值就愈低,随着光照强度的升高,电阻值迅速降低,亮电阻值可小至1KΩ以下。光敏电阻对光线十分敏感,其在无光照时,呈高阻状态,暗电阻一般可达1.5MΩ。光敏电阻的特殊性能,随着科技的发展将得到极其广泛应用。

光敏电阻是用硫化隔或硒化隔等半导体材料制成的特殊电阻器,其工作原理是基于内光电效应。光照愈强,阻值就愈低,随着光照强度的升高,电阻值迅速降低,亮电阻值可小至1KΩ以下。光敏电阻对光线十分敏感,其在无光照时,呈高阻状态,暗电阻一般可达1.5MΩ。光敏电阻的特殊性能,随着科技的发展将得到极其广泛应用。

一、光敏电阻

介绍光敏电阻的基础知识


光敏电阻常用的制作材料为硫化镉,另外还有硒、硫化铝、硫化铅和硫化铋等材料。这些制作材料具有在特定波长的光照射下,其阻值迅速减小的特性。这是由于光照产生的载流子都参与导电,在外加电场的作用下作漂移运动,电子奔向电源的正极,空穴奔向电源的负极,从而使光敏电阻器的阻值迅速下降。

二、特性

光敏电阻对光线十分敏感。光照愈强,阻值就愈低。随着光照强度的升高,电阻值迅速降低,可降低至1KΩ以下。

三、工作原理

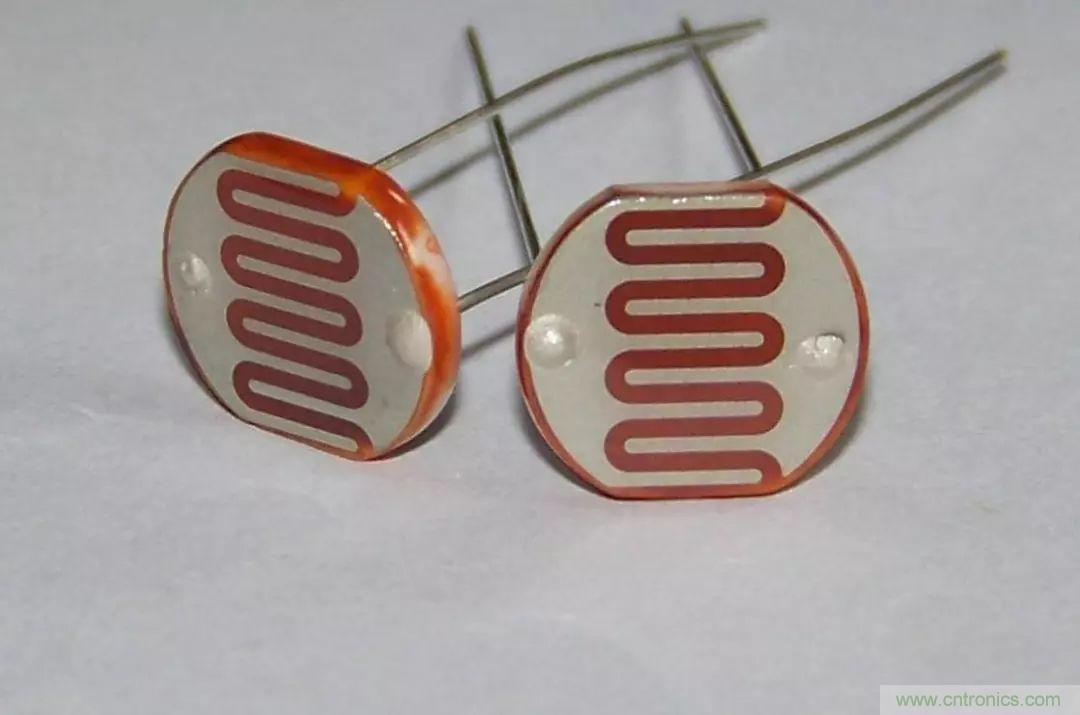

光敏电阻的工作原理是基于内光电效应,即在半导体光敏材料两端装上电极引线,将其封装在带有透明窗的管壳里就构成光敏电阻。为了增加灵敏度,两电极常做成梳状。

介绍光敏电阻的基础知识

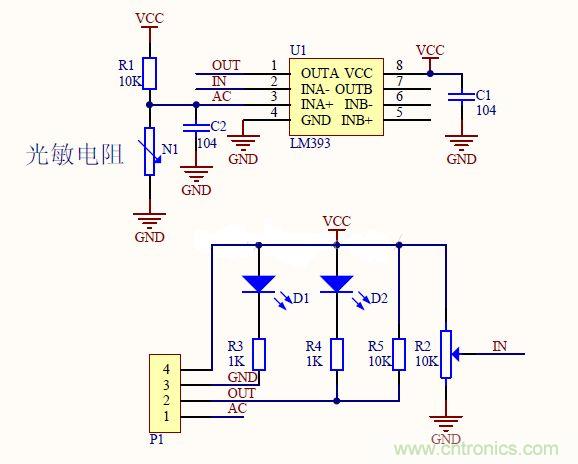

四、光敏模块原理图

介绍光敏电阻的基础知识

五、用途

1. 光敏电阻模块对环境光强最敏感,一般用来检测周围环境的亮度和光强。

2. 模块在无光条件或者光强达不到设定阈值时,DO 口输出高电平,当外界环境光强超过设定阈值时,模块D0 输出低电平。

3. 小板数字量输出D0 可以与单片机直接相连,通过单片机来检测高低电平,由此来检测环境的光强改变。

4. 小板模拟量输出AO 可以和AD 模块相连,通过AD 转换,可以获得环境光强更精准的数值。
