【导读】所谓电容，就是容纳和释放电荷的电子元器件。电容的基本工作原理就是充电放电，当然还有整流、振荡以及其它的作用。
所谓电容，就是容纳和释放电荷的电子元器件。电容的基本工作原理就是充电放电，
当然还有整流、振荡以及其它的作用。另外电容的结构非常简单，主要由两块正负电极和夹在中间的绝缘介质组成，所以电容类型主要是由电极和绝缘介质决定的。
1. 滤波电容:它接在直流电压的正负极之间,以滤除直流电源中不需要的交流成分,使直流电平滑,通常采用大容量的电解电容,也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电。
滤波电容

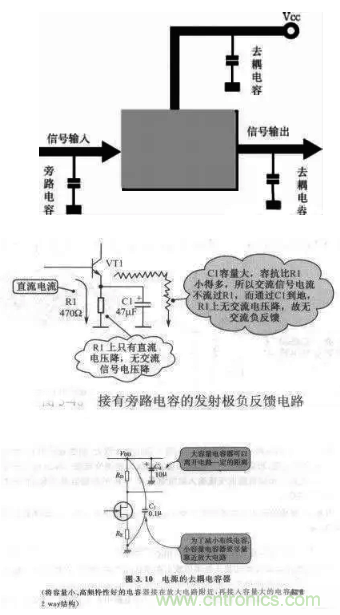

2. 退耦电容:并接于放大电路的电源正负极之间,防止由电源内阻形成的正反馈而引起的寄生振荡。
退耦电容
3. 旁路电容:在交直流信号的电路中,将电容并接在电阻两端或由电路的某点跨接到公共电位上,为交流信号或脉冲信号设置一条通路,避免交流信号成分因通过电阻产生压降衰减。
旁路电容

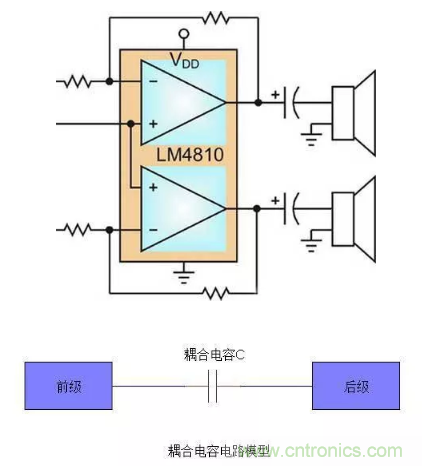

4. 耦合电容:在交流信号处理电路中,用于连接信号源和信号处理电路或者作为两放大器的级间连接,用于隔断直流,让交流信号或脉冲信号通过,使前后级放大电路的直流工作点互不影响。
耦合电容

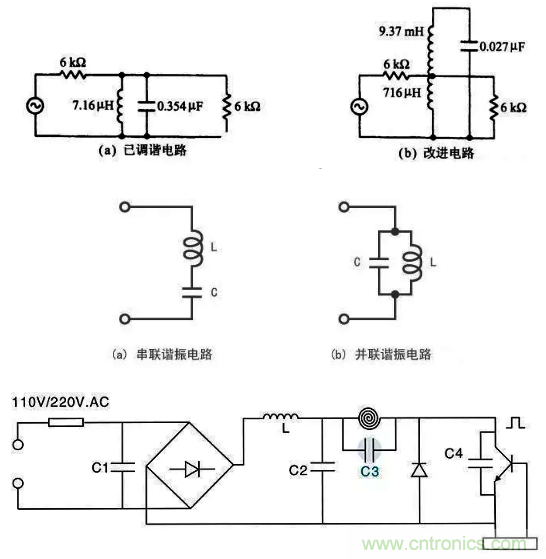

5. 调谐电容:连接在谐振电路的振荡线圈两端,起到选择振荡频率的作用。
调谐电容
6. 衬垫电容:与谐振电路主电容串联的辅助性电容,调整它可使振荡信号频率范围变小,并能显著地提高低频端的振荡频率。
衬垫电容
7. 补偿电容:与谐振电路主电容并联的辅助性电容,调整该电容能使振荡信号频率范围扩大。
补偿电容

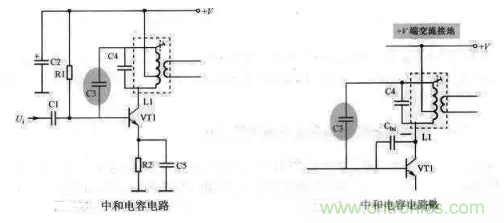

8. 中和电容:并接在三极管放大器的基极与发射极之间,构成负反馈网络,以抑制三极管极间电容造成的自激振荡。
中和电容
9. 稳频电容:在振荡电路中,起稳定振荡频率的作用。
稳频电容
10. 定时电容:在RC时间常数电路中与电阻R串联,共同决定充放电时间长短的电容。
定时电容

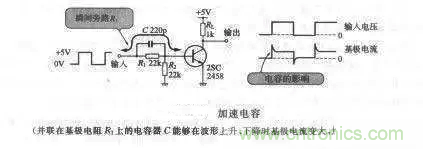

11. 加速电容:接在振荡器反馈电路中,使正反馈过程加速,提高振荡信号的幅度。
加速电容
12. 缩短电容:在UHF高频头电路中,为了缩短振荡电感器长度而串联的电容。
缩短电容

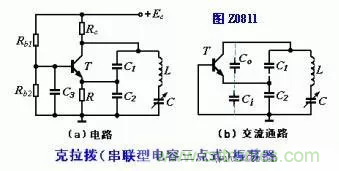

13. 克拉波电容:在电容三点式振荡电路中,与电感振荡线圈串联的电容,起到消除晶体管结电容对频率稳定性影响的作用。
克拉波电容
14. 锡拉电容:在电容三点式振荡电路中,与电感振荡线圈两端并联的电容,起到消除晶体管结电容的影响,使振荡器在高频端容易起振。
锡拉电容
15.稳幅电容:在鉴频器中,用于稳定输出信号的幅度。
稳幅电容
16. 预加重电容:为了避免音频调制信号在处理过程中造成对分频量衰减和丢失,而设置的RC高频分量提升网络电容。
预加重电容
17. 去加重电容:为了恢复原伴音信号,要求对音频信号中经预加重所提升的高频分量和噪声一起衰减掉,设置RC在网络中的电容。
去加重电容

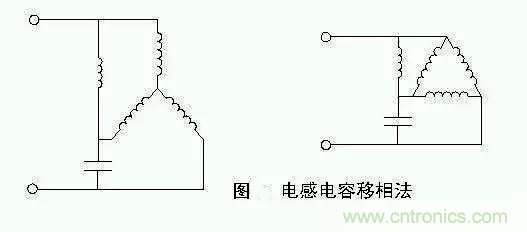

18. 移相电容:用于改变交流信号相位的电容。
移相电容
19. 反馈电容:跨接于放大器的输入与输出端之间,使输出信号回输到输入端的电容。
反馈电容
20. 降压限流电容:串联在交流回路中,利用电容对交流电的容抗特性,对交流电进行限流,从而构成分压电路。
降压限流电容
21. 逆程电容:用于行扫描输出电路,并接在行输出管的集电极与发射极之间,以产生高压行扫描锯齿波逆程脉冲,其耐压一般在1500伏以上。
逆程电容

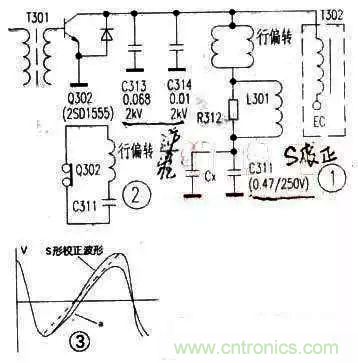

22. S校正电容:串接在偏转线圈回路中,用于校正显象管边缘的延伸线性失真。
S校正电容 S校正电容
23. 自举升压电容:利用电容器的充、放电储能特性提升电路某点的电位,使该点电位达到供电端电压值的2倍。
自举升压电容
24. 消亮点电容:设置在视放电路中,用于关机时消除显象管上残余亮点的电容。
消亮点电容
25. 软启动电容:一般接在开关电源的开关管基极上,防止在开启电源时,过大的浪涌电流或过高的峰值电压加到开关管基极上,导致开关管损坏。
软启动电容

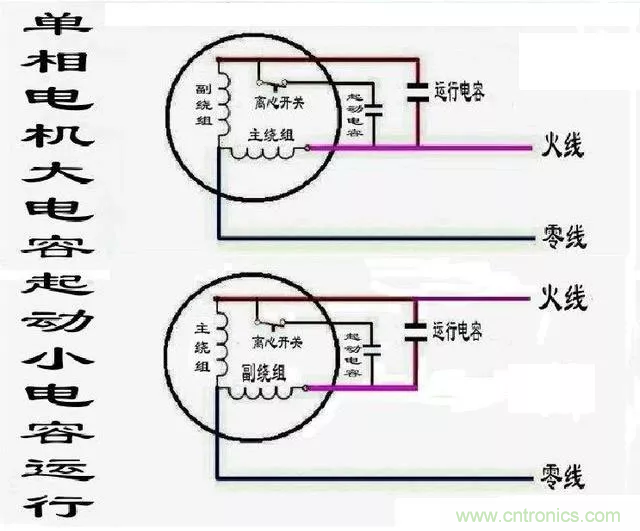

26. 启动电容:串接在单相电动机的副绕组上,为电动机提供启动移相交流电压,在电动机正常运转后与副绕组断开。
启动电容
27. 运转电容:与单相电动机的副绕组串联,为电动机副绕组提供移相交流电流。在电动机正常运行时,与副绕组保持串接。
运转电容
