专用集成电路的应用使电流监控变得越来越简单。各种电流监控集成电路随时买得到，而且多数情况下都工作得很好，还有各种仪表放大器也是如此。使用分立元件构建电流监控器似乎显得多余，然而在某些情况下，特别是在有现成的低压元件时，使用分立元件的电路来进行电流监控可能是最好的方法。



本设计实例中的电路用于监控伺服系统+180/−180V电源的两个电源轨中的电流。图1显示了用于监控负轨的电路相关部分。监控正轨的电路只需用PNP设备替换NPN即可。采用价格便宜的双晶体管和1％电阻来设置Iref以及Re1和Re2可获得最佳效果。Rsense应为0.1％并且具有足够的额定功耗。

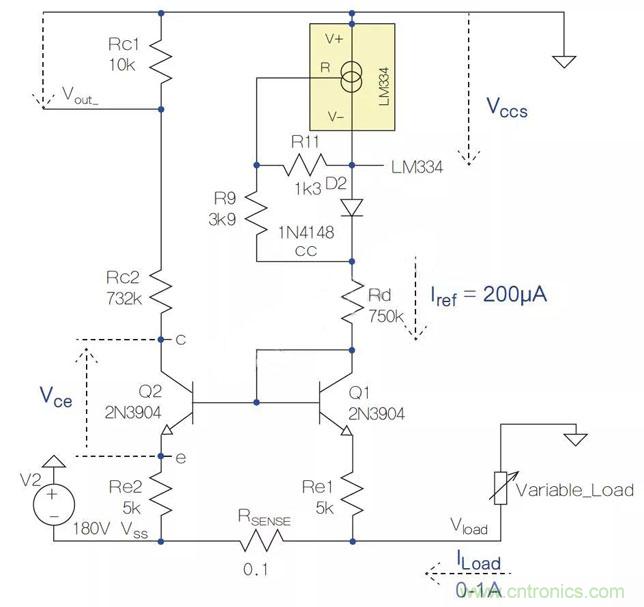

图1：负轨监控电路。



图1所示电路和所有类似拓扑结构的设计灵感均来自电流镜拓扑结构，以及Re2上的电流随Rsense上的电流、Rc1上的电压随Rsense上的电压线性变化的这个概念。



该电路的作用依赖于Re1和Re2。让Iref相当小而Re2和Re1相当大，当Re2和Re1的值相等时，相对于Rsense上的电压，发射极的电压将增加。当负载在无负载和满负载之间变化时，这将反过来减小输出设备上Vce的变化。



因此，审慎而明智地选择Iref、Re1、Re2、Rc2和Rc1可以防止Q2进入饱和状态并且不会超过晶体管的最大工作电压。请记住，hoe=I（集电极）/VA（早期电压）意味着减少Ic的变化也会减少β的变化，从而改善线性度。Rc是Rc1和Rc2之和，因此比率Rc1/Rc确定无负载时Vout−处的偏移。满载时Rsense上的电压决定了Re2和Rc1的电流变化，从而决定了Vout−的满量程输出。一旦Iref值建立，就可以很容易计算出Rc和Rd上所需的无负载电压。通过使用发射极电阻，可以显著降低Vce变化对Q2的β的影响，而且从仿真数据可以看出，β的变化对负载电流和输出电压之间相关性的影响相对较小。鉴于这些结果，采用类似于Wilson电流镜的配置似乎并没有必要。



图2和图3显示了用恒流源产生Iref的替代解决方案。如果Vss稳定且没有纹波，则可以省略恒流源发生器，并且可以通过设定Rd值来提供Iref。

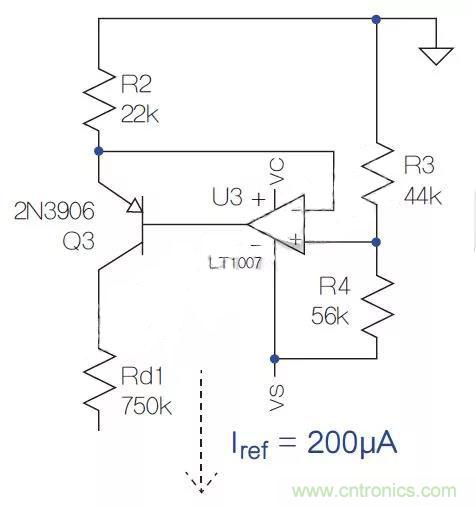

图2：用恒流源产生Iref的替代解决方案。

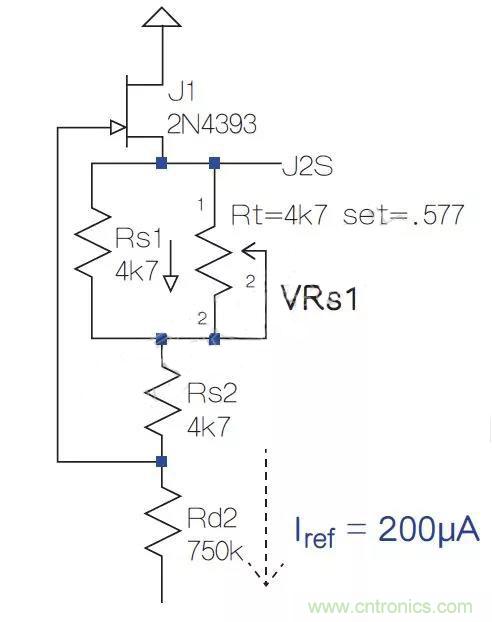

图3：设置FET偏置，使启动时Iref不会导致Vce或Vds超过最大值。



图4所示的电路反转了Vout-，消除了偏移，并将输出调整到所需范围，同时还可以过滤输出端出现的电源纹波或负载尖峰。若配以带有ADC的微控制器，则可以将电路简化为仅反转Vout-。

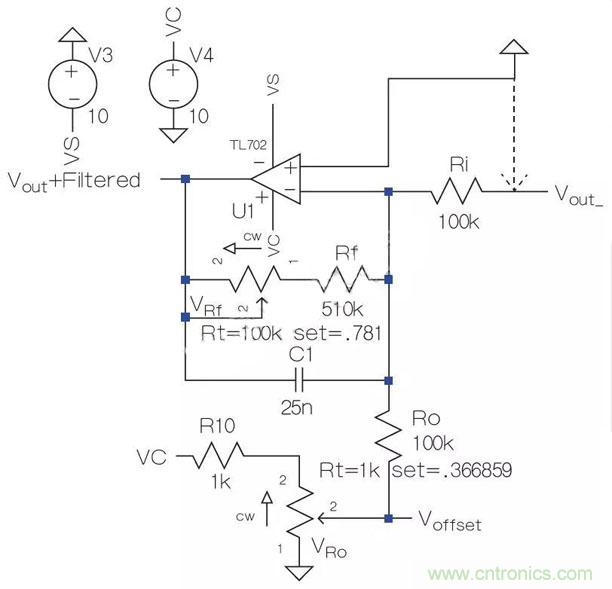

图4：反转Vout-消除了偏移，将输出调整到所需范围，并可以过滤输出端的电源纹波或负载尖峰。



如果满载时VRe1至少比VRsense大10倍，那么Q2将不会进入饱和状态，并且：



Iref=IRe1，无负载，即Iload=0，那么：



Vccs是恒流源两端的电压，IRe1约等于Iref，Vbe可以为0.6到0.65V：



Vce是Q2上无负载时所需的最大电压。IRe2约等于Iref，那么：






Vout-无负载时所需的失调电压决定了Rc1的值：





由于I(Rsense)=Iref/10，因此可以估算满载时的IRe2：





在最大负载电流下，Vout−的满量程值约为：





采用LTspice电路仿真软件产生图5、图6和图7的曲线，以显示电路工作期间的线性度、滤波效果以及Vce和Vds。负载电流从0增加到1安培，输出电压叠加在负载电流上。其结果与实际的电路性能非常接近。



由于负载电流尖峰值持续时间短，滤波防止了跳闸。隔离虽可能没有必要，但在设计高压电路时应始终予以考虑。

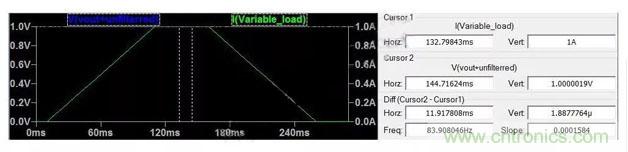

图5：将图4中25nF的电容C1去掉后的Vout。

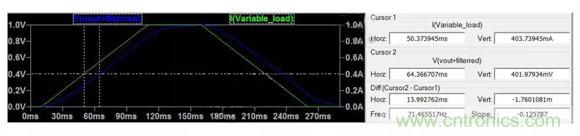

图6：图4中加上25nF电容C1时的Vout。

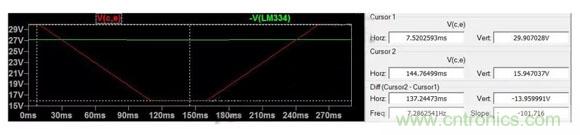

图7：有源设备上的电压。
