【导读】在寻找射频电缆或连接器时，你首先需要确定的是电缆。通常有3种类型的电缆，分别为同轴、双轴和三轴电缆，每种类型都有差异和不同的尺寸。以下教大家怎么认清这三种电缆。
同轴电缆
主要用于传输射频信号，应用领域包括：
通信
计算机本地接入网
视频
无线通信
低电平射频信号
电缆结构中包括两个导体：
用于信号传输的中心导体。
外屏蔽：接地，有时用于信号返回；EMI/RFI（电磁干扰/射频干扰）保护
双轴电缆
也称为双绞/屏蔽线和双轴线，应用包括：
差分数据传输：高/低信号——反转图像
非差分数据传输：时钟信号；信号返回；78-124欧姆阻抗；78欧姆初级
电缆结构中包括三个导体:
中心导体（通常为蓝色）
中间接头
外屏蔽：EMI/RFI保护

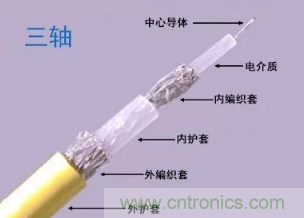

三轴电缆
称为双屏蔽同轴电缆，主要应用特性包括：
军用舰载数据总线应用
视频
低电流测试和测量
50-75欧姆
75欧姆初级
电缆结构中包括三个导体：
中心导体
内屏蔽
外屏蔽：EMI/RFI保护
带状双轴电缆
市场上还有一种产品叫做带状双轴电缆，如3M的SL8800 系列, 但其应用与上述电缆有明显差异。
该产品适用于各种高速（超过15Ghz）应用，包括总线接口和其他高带宽多通道介质。该产品可以应用于连接器端接版本中，也可以直接焊接到电路板上，可以将其切割成定制长度，并且可以紧密折叠而不会造成任何明显的信号衰减。
来源：Digi-Key
