触发二极管是什么?

发布时间:2019-11-25 责任编辑:lina

【导读】关于物理学这方面,很多朋友都不太了解,比如很多朋友不知道触发二极管是什么,也不知道测量转折电压方法有几种?下面大家跟着小编一起去学习一下有关这方面的知识吧。

测量转折电压方法有几种?
关于物理学这方面,很多朋友都不太了解,比如很多朋友不知道触发二极管是什么,也不知道测量转折电压方法有几种?下面大家跟着小编一起去学习一下有关这方面的知识吧。

触发二极管是什么?

触发二极管是什么?

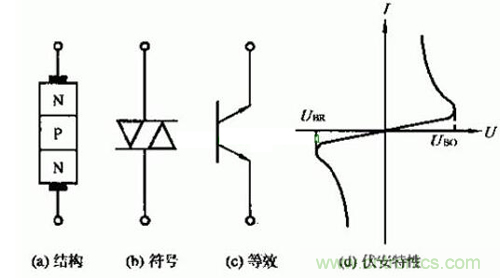

触发二极管又称双向触发二极管(DIAC)属三层结构,具有对称性的二端半导体器件。常用来触发双向可控硅,在电路中作过压保护等用途。

测量转折电压方法有几种?

方法一
1、将兆欧表的正极(E)和负极(L)分别接双向触发二极管的两端,用兆欧表提供击穿电压,同时用万用表的直流电压档测量出电压值,将双向触发二极管的两极对调后再测量一次。比较一下两次测量的电压值的偏差(一般为3~6V)。此偏差值越小,说明此二极管的性能越好。

方法二
2、先用万用表测出市电电压U,然后将被测双向触发二极管串入万用表的交流电压测量回路后,接入市电电压,读出电压值U1,再将双向触发二极管的两极对调连接后并读出电压值U2。

若U1与U2的电压值相同,但与U的电压值不同,则说明该双向触发二极管的导通性能对称性良好。若U1与U2的电压值相差较大时,则说明该双向触发二极管的导通性不对称。若U1、U2电压值均与市电U相同时,则说明该双向触发二极管内部已短路损坏。若U1、U2的电压值均为0V,则说明该双向触发二极管内部已开路损坏。

方法三
3、用0~50V连续可调直流电源,将电源的正极串接1只20kΩ电阻器后与双向触发二极管的一端相接,将电源的负极串接万用表电流档(将其置于1mA档)后与双向触发二极管的另一端相接。逐渐增加电源电压,当电流表指针有较明显摆动时(几十微安以上),则说明此双向触发二极管已导通,此时电源的电压值即是双向触发二极管的转折电压。

 触发二极管是什么?
