【导读】本系列之前的文章研究了降压开关稳压器的电气行为，提供了初始电感器尺寸的指导，并讨论了电感器电流和电感的微调。现在，借助 LTspice 仿真和下面的原理图（图 1），我们将探讨电容器特性与开关模式降压转换器性能之间的关系。
本系列之前的文章研究了降压开关稳压器的电气行为，提供了初始电感器尺寸的指导，并讨论了电感器电流和电感的微调。现在，借助 LTspice 仿真和下面的原理图（图 1），我们将探讨电容器特性与开关模式降压转换器性能之间的关系。

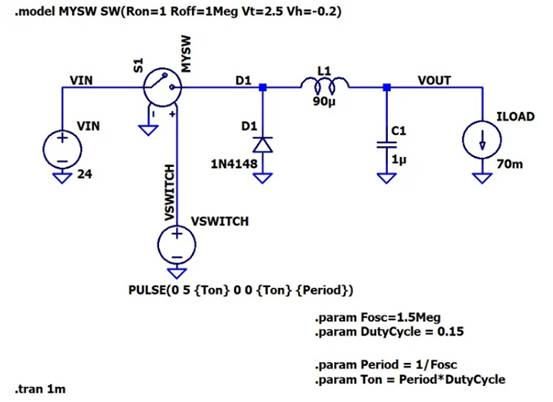

图 1.在 LTspice 中实现的降压转换器原理图。
输出电容器的用途
开关模式稳压器中的电感器允许开/关切换动作，以产生斜坡上升/斜坡下降电流波形。然而，我们需要输出电容来存储和释放电荷，以使流入负载的电流和负载两端的电压保持稳定，尽管电感器电流存在（可能很大）变化。下图（图 2）显示了当我通过使用非常小的 C1 值来几乎消除输出电容器时会发生什么。
图 2.具有极低电容值的模拟降压转换器的电压输出。
因此，我们看到开关模式稳压器中的输出电容器履行了关键的滤波功能。因此，应仔细选择该元件，同时注意电容器的类型及其电容值。
