是德科技掀起新革命:通用示波器正式迈入14bit ADC时代

发布时间:2024-09-22 责任编辑:lina

【导读】示波器作为电子工程师的“眼睛”,选择性能更佳的示波器,能有效帮助工程师直接在仪器上进行测量分析,进而将设计验证周期缩短数周。传统上,我们会关注示波器的带宽、采样率、存储深度和触发功能四个常规指标。但性能更好,成本也会更高,所以更多时候,工程师都是在性能和成本之间做平衡。


示波器作为电子工程师的“眼睛”,选择性能更佳的示波器,能有效帮助工程师直接在仪器上进行测量分析,进而将设计验证周期缩短数周。传统上,我们会关注示波器的带宽、采样率、存储深度和触发功能四个常规指标。但性能更好,成本也会更高,所以更多时候,工程师都是在性能和成本之间做平衡。


日前,是德科技便发布了一款划时代意义的产品——InfiniiVision HD3系列示波器。作为一款七合一的通用数字示波器,其配备了14-bit 模数转换器 (ADC),还采用了UXR示波器的低噪声前端技术,将示波器的噪声水平大幅降低,帮助工程师轻松应对超低纹波、小信号、低功耗等严苛的测试需求。


让精密变得随身携带


之所以要发布这样一款产品,是因为是德科技窥探到了整个行业的发展动向。是德科技大中华区市场总经理郑纪峰先生分享了自己对于整个行业的洞察。


是德科技掀起新革命:通用示波器正式迈入14bit ADC时代

是德科技大中华区市场总经理郑纪峰先生


  • 首先是通信领域,5G- Advanced的Rel-18标准在2024年6月冻结,开启了从5G到5G-A/B5G的时代,经过几年演进,其会帮助社会迈入6G时代。预测表明,2035年5G移动价值链将为全球创造13万亿美元的经济产出;

  • 其次是人工智能领域,大模型的兴起带动电子行业进一步发展,到2030年人工智能将会给全球经济带来13万亿美元的产值,市场空间巨大。由人工智能所驱动的,并非只有芯片,现在正在从PCIe 5.0到6.0甚至是7.0时代;

  • 并且在汽车领域,以比亚迪为例,仅仅8月份,比亚迪单一品牌的销量已经突破了30万辆,今年有可能会实现350万辆甚至400万的产量,进入前10名汽车行列。这些汽车也越来越讲求智能和自动驾驶,包括萝卜快跑在武汉、广州投入使用,在未来,自动驾驶将带来超过3千亿的市场想象空间;

  • 展望未来5到10年,是德科技专注的ICT行业依然会是一个飞速发展的行业,量子、量子通信及量子计算可能将成为下一个阶段带来创新的亮点领域,所以未来这个行业里面也充满了很多机会。


上述所说的所有相关行业中,都离不开一个非常通用的仪器和设备——数字示波器。这会进一步带动示波器进一步发展。根据Frost&Sullivan预计,2025年全球电子测试测量仪器行业市场规模将增长至172.72亿美元。


当产业发生变化,示波器也必然需要做出改变。当行业逐渐进化,势必会对电源完整性、信号完整性、电源纹波提出更高要求。比如说,过去对电源纹波要求可能在毫伏级,而现在则要到亚毫伏级;再比如,未来很多IoT设备要求要低功耗、高可靠,同时电池使用寿命需要能够达到五年、十年,甚至更长时间,所以如何测低功耗信号的高可靠性,也需要更高的通用示波器性能。


过去,150G实时带宽、256G实时采样、32G这样的参数都是用在最高端的行业中,但现在时代不同了,即便是1G左右的通用示波器,行业也提出了更高的要求。

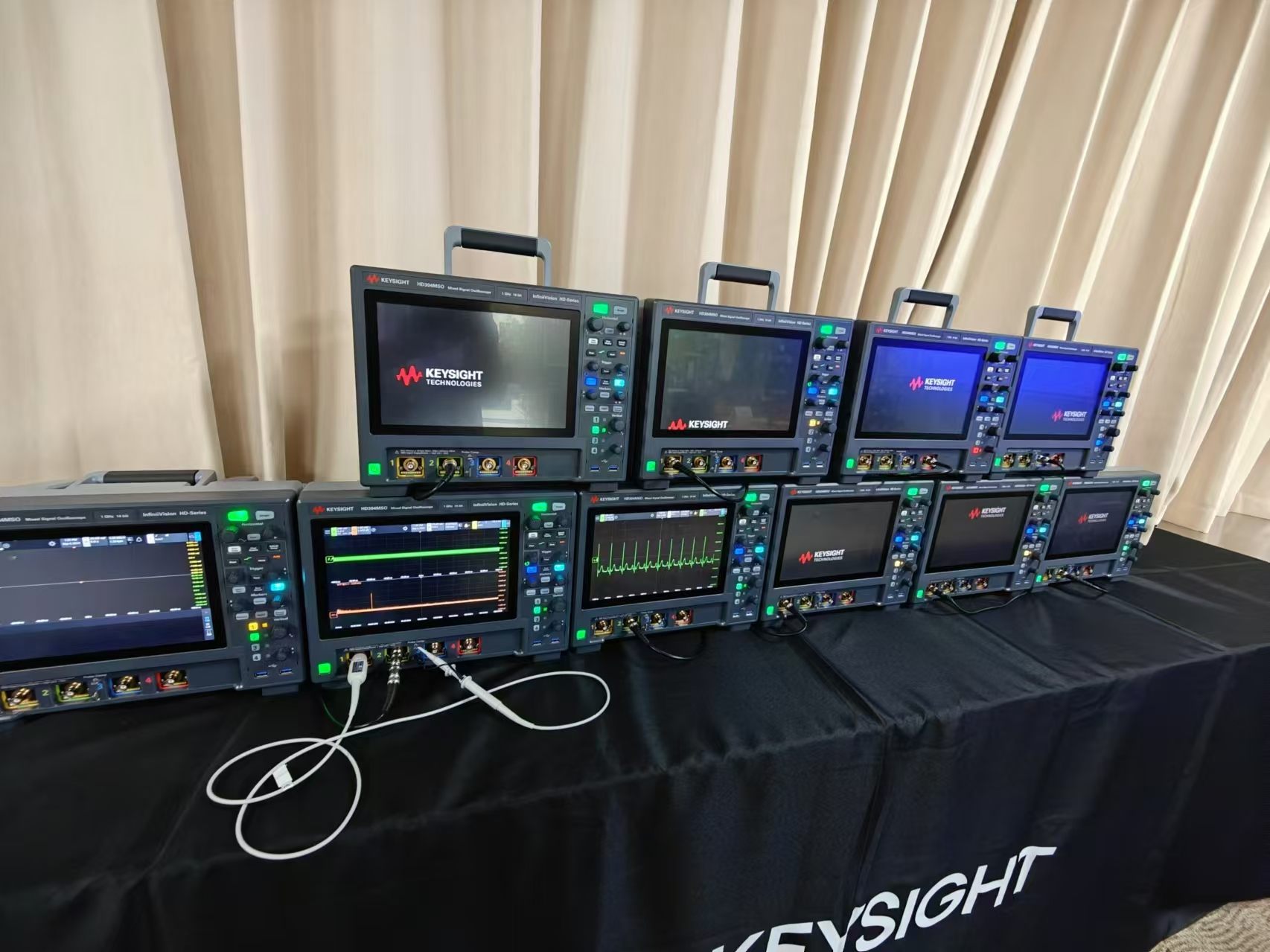

不止如此,加之现如今工程师对于便携性、易操作性的需求也愈发强大,所以是德科技才会推出InfiniiVision HD3 这样一个系列的产品,正是行业的呼唤催生着这款产品诞生。


是德科技掀起新革命:通用示波器正式迈入14bit ADC时代


优异的参数都融合在了一起

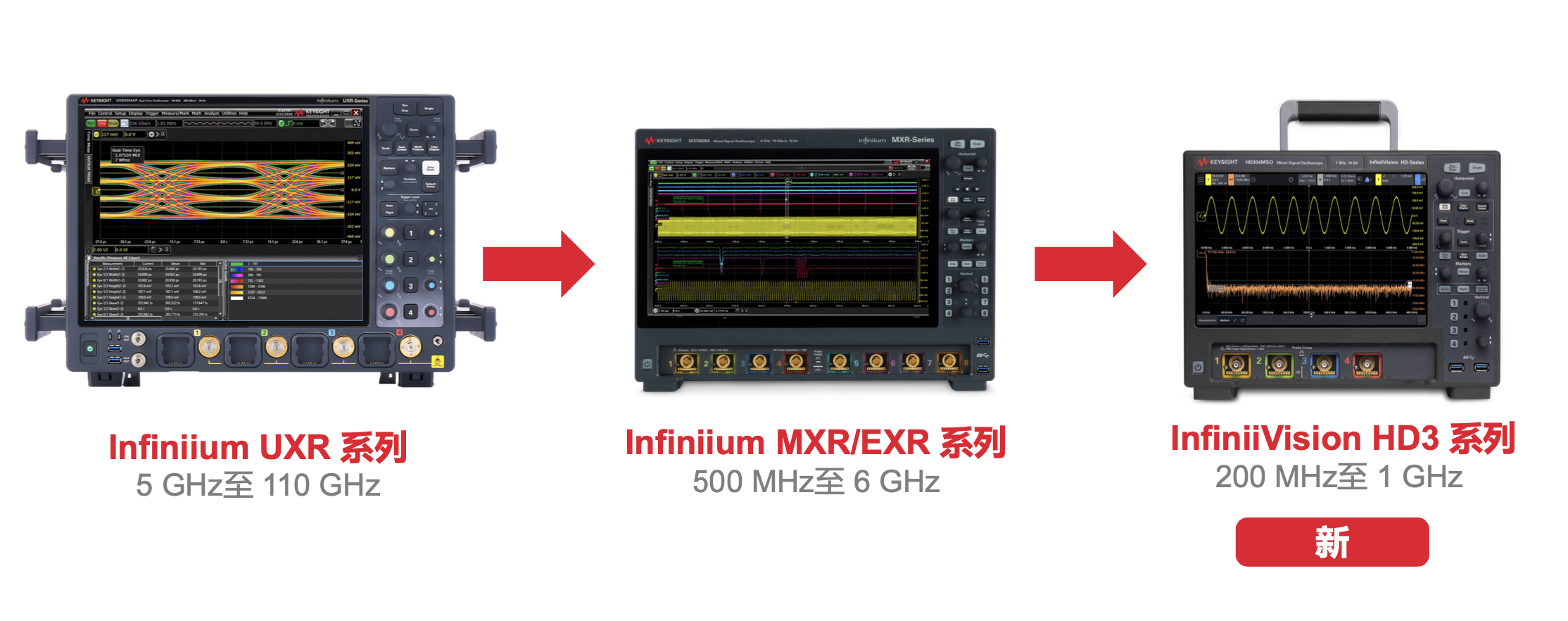

从名字来看,InfiniiVision HD3系列和过去不尽相同,这是因为是德科技正在开辟一个新的产品线,并按照市场的需求进程,逐渐更新过去所推出的通用示波器InfiniiVision 1000到6000系列。本次推出的HD3系列的定位则介于3000示波器和4000示波器之间。


为什么首发的是HD3系列?这可以从过去产品定位来看,1000、2000系列针对教育、初创公司、售后服务团队,3000系列主要应用于产线,4000系列偏向于研发,6000系列是唯一不带Windows的嵌入式示波器,响应速度比Windows更快一些,同时带宽也更高,面向的是比较专业或者科研领域。


所以,这样来看,介于3000和4000系列之间能够覆盖大部分的生产需求。不过与3000和4000系列不一样,其搭载的是嵌入式Linux系统,不过用户界面与Windows非常相似。


是德科技掀起新革命:通用示波器正式迈入14bit ADC时代


具体在参数层面,根据是德科技亚太区数字和光产品业务拓展经理朱华朋先生介绍,其带宽覆盖范围为200MHz~1GHz;14-bit ADC比市场现有主流12-bit ADC产品垂直精度提高4倍;本底噪声低于50μV,以前的示波器基本上都是上百微伏;存储深度每个通道达到100Mpts,相比3000、4000系列示波器提升25倍;波形捕获率上保持是德科技的一贯风格,提升到一百三十万次,可以帮助用户快速地捕获罕见偶发信号。


是德科技掀起新革命:通用示波器正式迈入14bit ADC时代

是德科技亚太区数字和光产品业务拓展经理朱华朋先生


“如果去看任何其它同类示波器,这些优异的参数都不能同时存在,比如快速的波形捕获率跟深存储就完全没有办法在一起,但是我们都把它兼容在一起了。” 朱华朋如是说。


是德科技掀起新革命:通用示波器正式迈入14bit ADC时代


提升的可不只是参数

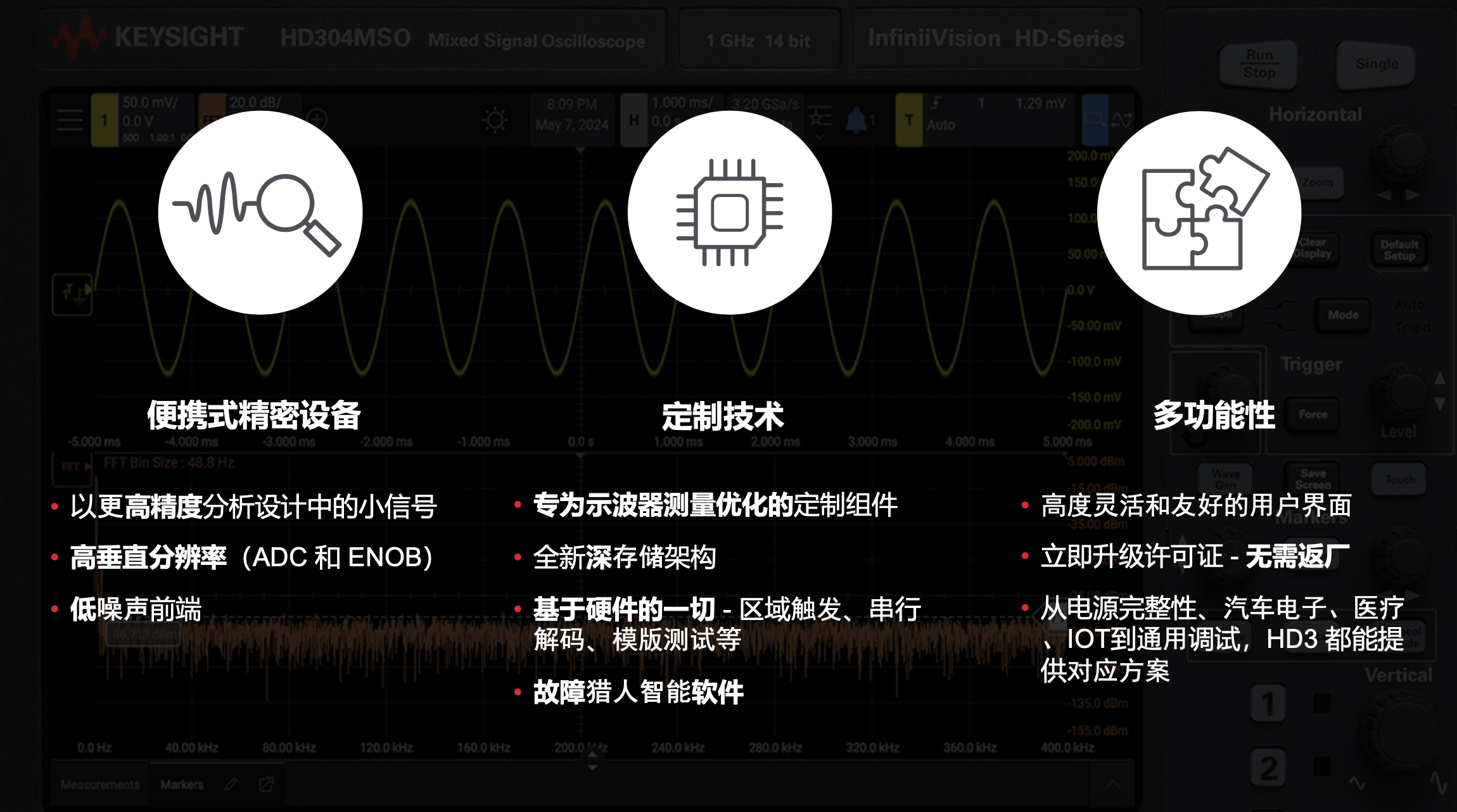

14bit ADC只是HD3系列提升最为基础的一环,这款产品中,囊括了三方面的技术。


第一,HD3系列是一款便携式的精密设备,每个参数都是环环相扣的。首先,得益于更高的14bit ADC,它能以更高16384 Q级的精度去帮助大家分析小信号,反观8bit和12bit ADC只能达到256个Q级和4096个Q级;其次,ADC位数之外更能表征示波器系统噪声更重要的指标是ENOB,HD3系列的ENOB达到甚至超过了惊人的10.4位,而市场上最好的12bit ADC产品ENOB是8.9位,3000、4000系列的ENOB则是6.9位;最后,HD3系列的本底噪声低至31.5 μVRMS,测试结果更真实更准确,市场同类产品底噪达到了>280 μVRMS ,3000G X系列的底噪则为277 μVRMS。


第二,HD3系列蕴含大量定制技术,这些都是是德科技的技术体现。首先,在芯片方面,其不光采用了是德科技自主研发生产定制的ASIC(MegaZoom5),也搭载了过去产品使用的磷化铟半导体芯片,仅仅研发ASIC芯片就耗费了三到四年时间,而后它也会成为未来通用示波器产品的一个通用平台;其次,HD3系列采用深存储架构,通过分段存储和时间相关列表将存储能力扩展到Gpts;最后,它延续搭载了是德科技许多智能软件技术,比如说Windows示波器上才有的AI智能测试软件叫“故障猎人”,通过众多软件能够解放工程师的时间。


第三,作为一款嵌入式Linux系统示波器,其界面与Windows非常类似,全部功能也均可软件升级,不用像其它示波器一样需要返厂升级或无法升级。比如说,它可以把四个通道分别显示,通过分隔网的方式显示,不仅看上去干净整洁,还可以每个通道都用到整动态范围的ADC;再比如,多个带宽限制选项、自动启用高清模式、自定义测量阈值等功能;更重要的是,是德科技首次将数字通道、模板测试、直方图、FFT等功能全部标配,只要买上一台这样的示波器,这些软件就都有了。


是德科技掀起新革命:通用示波器正式迈入14bit ADC时代


一次通用示波器的革命


HD3系列的诞生,可以说是是德科技多年以来的技术结晶,这也将彻底掀起一次新的革命。回顾过去,是德科技的首款示波器可以追溯到上世界六十年代,彼时还是模拟示波器。时间拨回1989年,那时还处于惠普时代,业界第一台数字示波器54500系列正式诞生,引领了世界示波器的潮流在上个世纪九十年代,当时的惠普推出第一款基于Windows操作系统的数字示波器54800系列。2010年,惠普更名安捷伦,推出世界第一款应用磷化铟(InP)半导体技术的示波器90000系列,达到32G实时带宽。2018年,是德科技时代,推出业界第一款110G实时带宽、256G实时采样率的示波器,之所以性能如此强劲,得益于是德科技在美国总部自行研发制造的磷化铟半导体芯片。


纵观是德科技的整个历史,可以看出是德科技不仅拥有研发与制造先进示波器设备的能力,还有研发制造芯片的能力。利用最先进的芯片技术,是德科技不断刷新着数字示波器的带宽和实时采样。


对工程师来说,在价格能够接受的基础上,ADC位数越高,带来测试的收益一定越高,从12bit ADC到14bit ADC,工程师无疑能够获得4倍的垂直分辨率。而HD3系列这款产品最难能可贵的是,不仅仅是能搭载14bit ADC,而是在搭载14bit ADC之上,还能保持50μVRMS的极低底噪,毕竟有很多因素都能影响到示波器产生噪声,而这一切都在系统级的设计之下所控制。更重要的是,这款示波器还彻底放开了软件升级,提供了高端示波器才有的所有功能,彻底解放了广大工程师。


是德科技掀起新革命:通用示波器正式迈入14bit ADC时代


展望未来,相信随着是德科技InfiniiVision HD3示波器新品的发布,会给测试测量行业开启一扇崭新的大门,助力工程师和研发人员加速开发“未来式”产品。
