【导读】薄膜电阻（Thin Film Resistor）通过物理/化学气相沉积（PVD/CVD）工艺，在陶瓷基板（Al₂O₃或AlN）表面形成纳米级（50-250nm）金属或合金薄膜（如NiCr、TaN）。

一、薄膜电阻技术原理与核心优势

1.1 技术原理

薄膜电阻（Thin Film Resistor）通过物理/化学气相沉积（PVD/CVD）工艺，在陶瓷基板（Al₂O₃或AlN）表面形成纳米级（50-250nm）金属或合金薄膜（如NiCr、TaN）。其核心工艺链包含：

• 基板预处理：表面粗糙度Ra<0.05μm（SEMI标准）

• 薄膜沉积：磁控溅射工艺实现±3%厚度均匀性

• 激光修调：Nd:YAG激光刻蚀，精度±0.5μm（MIL-STD-883标准）

• 钝化封装：SiO₂/Si₃N₄保护层，耐湿性达85℃/85%RH 1000h

电阻值计算公式：

其中ρ为材料电阻率，L/W为有效长宽比，t为膜厚（数据来源：Vishay技术白皮书2024）。

二、性能优势与场景适配性

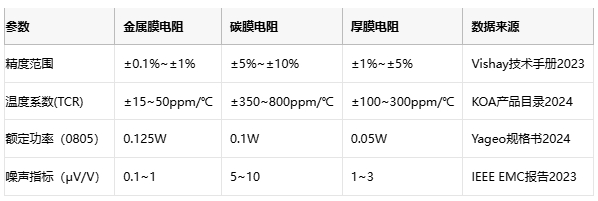

2.1 性能对比矩阵

2.2 核心应用场景

1. 医疗电子

• 核磁共振梯度放大器：匹配精度±0.005%，TCR<±10ppm/℃

• 植入式设备：生物兼容性封装，通过ISO 10993认证

2. 航空航天

• 星载计算机：耐辐射>100krad（ESA标准ESCC 4001）

• 航空惯导系统：振动耐受>50g（MIL-STD-810H）

3. 汽车电子

• 电池管理芯片：AEC-Q200 Grade 0（-55℃~175℃）

• 激光雷达接收电路：噪声<0.2μV/V

4. 工业控制

• PLC模拟模块：0.01%/年的长期稳定性

• 伺服驱动器：脉冲功率耐受100倍额定值

三、成本模型与选型策略

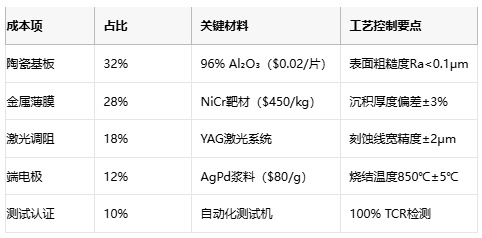

3.1 成本结构拆解（以0402封装1kΩ±0.1%为例）

3.2 选型核心法则

1. 参数匹配

• 高精度ADC电路：选择TCR<±10ppm/℃的NiCr材料

• 高频射频前端：优先叉指结构（分布电感<1nH）

2. 可靠性验证

• 汽车电子：需通过AEC-Q200 Grade 1（3000次温度循环）

• 工业级：符合IEC 60115-8湿热测试标准

3. 封装适配

• 01005微型封装：可穿戴设备优选（尺寸0.4×0.2mm）

• 2512功率封装：耐受功率提升至0.5W（基板热导率>24W/mK）

四、国际/国内头部原厂对比

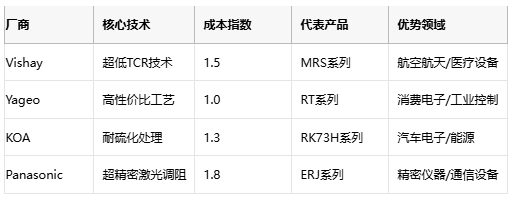

4.1 国际厂商技术布局

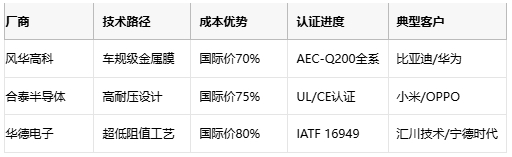

4.2 国内厂商突破路径

4.3 成本-性能矩阵

五、技术趋势与产业展望

1. 材料创新

• 石墨烯复合薄膜：实验室阶段TCR<±2ppm/℃（Nature Materials 2023）

• 非晶金属玻璃：耐脉冲能力提升至1000倍额定功率

2. 工艺革命

• 原子层沉积（ALD）：膜厚控制精度±0.3nm

• 3D异构集成：电阻-电容-电感一体化器件

3. 智能化升级

• 数字可编程电阻：支持I²C/SPI接口，分辨率16bit

• 自感知电阻：内置温度/应力传感器

4. 绿色制造

• 无铅化工艺：符合RoHS 3.0修订版

• 再生氧化铝基板：碳排放降低40%（ISO 14064认证）
