【导读】噪声系数（Noise Figure, NF）是衡量电子系统或元件噪声性能的核心参数，定义为系统输入端信噪比（SNR）与输出端信噪比的比值（对数形式）。在射频通信、雷达、卫星接收等高频场景中，噪声系数直接决定系统灵敏度——例如，LNA（低噪声放大器）的NF每降低0.5dB，接收机探测距离可提升约10%。因此，精准测量噪声系数是优化电子系统设计的关键步骤。目前主流测量方法包括增益法、Y系数法和噪声系数测试仪法，本文将深入解析其原理、适用场景及工程实践。
噪声系数测量方法的技术演进与工程实践
引言
噪声系数为何重要？
噪声系数（Noise Figure, NF）是衡量电子系统或元件噪声性能的核心参数，定义为系统输入端信噪比（SNR）与输出端信噪比的比值（对数形式）。在射频通信、雷达、卫星接收等高频场景中，噪声系数直接决定系统灵敏度——例如，LNA（低噪声放大器）的NF每降低0.5dB，接收机探测距离可提升约10%。因此，精准测量噪声系数是优化电子系统设计的关键步骤。目前主流测量方法包括增益法、Y系数法和噪声系数测试仪法，本文将深入解析其原理、适用场景及工程实践。

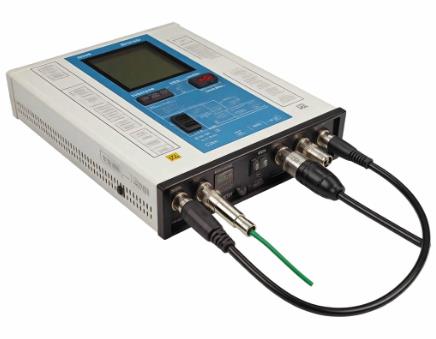

噪声系数测试/分析仪的装置图
方法一：增益法（Gain Method）
原理与实现
增益法基于噪声系数的定义公式：
通过测量待测器件（DUT）的增益（G）和输出噪声功率（），结合已知输入噪声（，其中k为玻尔兹曼常数，为温度，为带宽），即可计算噪声系数：
操作步骤
1. 校准噪声源：使用标准噪声源（如Keysight 346C）输出已知噪声功率；
2. 测量增益：注入连续波信号，通过矢量网络分析仪（VNA）测得DUT增益；
3. 测量输出噪声：断开信号源，用频谱仪测量DUT输出噪声功率；
4. 计算NF：代入公式计算噪声系数。
优缺点与适用场景
●优点：设备成本低（仅需频谱仪和噪声源），适合低频段（<6GHz）测量；
●缺点：误差较大（依赖增益测量精度），无法消除测试系统自身噪声影响；
●案例：某Wi-Fi 6射频前端模块（2.4GHz）开发中，采用增益法测得LNA的NF=1.8dB，与仿真结果偏差±0.3dB。
方法二：Y系数法（Y-Factor Method）
原理与实现
Y系数法通过对比“热态”（高温噪声源）和“冷态”（常温噪声源）下的输出噪声功率差计算NF：
其中，（Excess Noise Ratio）为噪声源超噪比。
操作步骤
连接噪声源：将ENR已知的噪声源（如Keysight 346B）接入DUT输入端；
切换噪声源状态：分别测量热态（噪声源开启）和冷态（噪声源关闭）的输出功率；
计算Y值：
；计算NF：代入公式并修正系统误差（如电缆损耗）。
优缺点与适用场景
●优点：测量速度快（自动化流程），精度高（典型误差±0.1dB）；
●缺点：依赖高精度噪声源，成本较高；
●案例：某5G基站PA模块（28GHz）测试中，使用Y系数法测得NF=4.2dB，重复性误差<0.05dB。
方法三：噪声系数测试仪法（Noise Figure Analyzer）
原理与实现
噪声系数测试仪（如Keysight N8975B）集成Y系数法算法，通过内置校准模块和数字信号处理（DSP）自动完成测量。其核心流程包括：
1. 系统校准：利用标准负载和噪声源消除测试路径损耗；
2. 自动扫描：在指定频段内多点测量，生成NF随频率变化曲线；
3. 数据处理：内置算法修正阻抗失配、温度漂移等误差。
优缺点与适用场景
● 优点：全自动化、支持宽频段（最高110GHz）、精度极高（±0.05dB）；
● 缺点：设备昂贵（单价超10万美元），操作复杂需专业培训；
● 案例：某卫星通信LNA（Ka波段）量产测试中，采用N8975B实现每小时120片的测试效率，NF测量标准差<0.03dB。

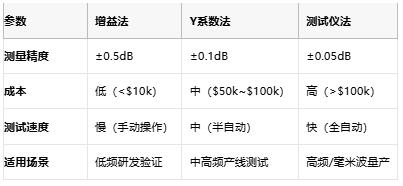

三种方法对比与选型指南
总结：方法选择需匹配需求
噪声系数测量方法的选择需综合考量频率范围、精度要求及预算限制：
●研发阶段：低频设计可用增益法快速验证，高频设计建议Y系数法；
●量产测试：优先选用噪声系数测试仪，兼顾效率与一致性；
●成本敏感场景：Y系数法结合国产化设备（如RIGOL NF5080）可降低50%投入。
随着5G/6G技术向毫米波延伸，基于AI的自动化噪声优化算法将与测试仪深度结合，推动噪声系数测量进入“智能校准”时代。
