厚膜电阻凭借其高可靠性、耐环境性及成本优势，已成为工业控制装备中不可或缺的被动元件。本文围绕 PLC模拟信号调理 和 变频器IGBT驱动 两大场景，结合具体技术参数与真实案例，解析厚膜电阻的选型策略及头部原厂解决方案。
一、PLC模拟信号调理：耐硫化电阻的可靠性挑战
在工业控制系统中，PLC（可编程逻辑控制器）需实时处理传感器信号（如温度、压力），而信号调理电路的稳定性直接影响控制精度。以下为典型需求与解决方案：
1. 技术需求分析
● 耐硫化能力：化工、石油等场景含硫气体易导致电阻表面硫化，阻值漂移超过5%即引发系统误判；
● 长期稳定性：70℃环境下MTBF需>10万小时，阻值年漂移<1%；
● 精度要求：±1%公差，温度系数（TCR）≤±200ppm/℃。

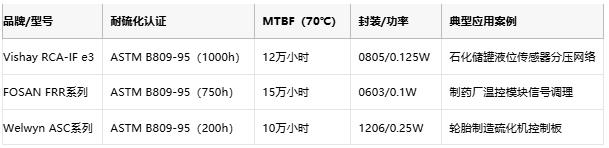

2. 原厂方案对比
案例解析：某石化企业储罐液位监测系统中，采用Vishay RCA-IF e3电阻构建分压网络。该电阻在含H₂S环境中运行3年后，阻值漂移仅±2%，MTBF实测达13万小时，满足PLC对信号稳定性的严苛要求。
二、变频器IGBT驱动：高耐压与高频响应的平衡
IGBT驱动电路需通过栅极电阻控制开关速度，降低电压尖峰。以下为关键设计要点与选型实践：
1. 技术需求分析
●耐压等级：500V绝缘耐压，避免IGBT开关瞬态击穿10；
●功率耐受：0.125W连续功率，脉冲耐受≥5W（10μs）8；
●高频特性：寄生电感<10nH，抑制振铃效应7。

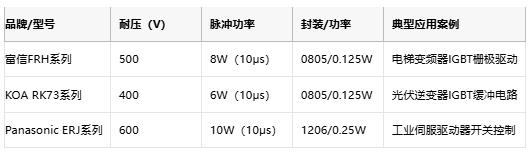

2. 原厂方案对比
案例解析：某电梯变频器项目中，采用富信FRH系列0805封装电阻（500V耐压）作为IGBT栅极驱动电阻。实测显示，在10kHz开关频率下，电阻温升<20℃，寄生电感仅8nH，有效抑制了电压过冲（从120V降至80V），延长IGBT寿命30%。
三、选型核心原则与未来趋势
1. 选型原则
● 环境适配：高硫环境优先选用Vishay RCA-IF e3或FOSAN FRR系列；
● 功率预算：IGBT驱动需预留2倍脉冲功率余量，避免热失效；
● 供应链管理：国产富信FRH系列交期4周，成本较进口品牌低40%46。
2. 技术趋势
● 高频化：激光修调技术将寄生电感降至5nH以下，适配SiC MOSFET驱动7；
● 集成化：Vishay推出内置温度传感器的智能电阻，支持I²C输出，简化故障诊断7；
● 环保升级：无铅工艺（Sn-Ag-Cu）占比提升至80%，符合欧盟RoHS 3.0标准9。
结语
厚膜电阻在工业控制领域的应用已从基础分压扩展至高频、高可靠性场景。通过精准选型（如Vishay RCA-IF e3抗硫化方案、富信FRH高耐压型号），工程师可显著提升系统稳定性与能效。未来，随着材料革新（如石墨烯掺杂）与智能化集成，厚膜电阻将继续推动工业装备向高效化、绿色化演进。
