【导读】消弧线圈是一种用于电力系统中性点接地的补偿装置，主要功能是在系统发生单相接地故障时，通过产生感性电流来补偿接地电容电流，从而消除接地点电弧，防止故障扩大。随着智能电网的发展，现代消弧线圈装置已经克服了早期产品调节范围小的缺陷，采用残流增量法和有功功率法等先进算法，能够实现高压接地线路的准确、迅速选线，成为保障电网安全运行不可或缺的关键设备。
消弧线圈是一种用于电力系统中性点接地的补偿装置，主要功能是在系统发生单相接地故障时，通过产生感性电流来补偿接地电容电流，从而消除接地点电弧，防止故障扩大。随着智能电网的发展，现代消弧线圈装置已经克服了早期产品调节范围小的缺陷，采用残流增量法和有功功率法等先进算法，能够实现高压接地线路的准确、迅速选线，成为保障电网安全运行不可或缺的关键设备。
一、消弧线圈的工作原理
消弧线圈基于电磁感应原理工作。正常情况下，电力系统中性点电位为零，消弧线圈中无电流通过。当系统发生单相接地故障时，中性点会出现位移电压，消弧线圈随即投入运行。
偏磁式消弧线圈采用随调式、无档位全静态结构，内部无任何运动部件，无触点，电感值连续可调，调节范围大。这种设计通过直流控制电流由消弧线圈两端电压经自耦变压、可控硅整流后提供，无需单独的大容量直流励磁电源，保证了消弧电抗器伏安特性具有良好的线性度。
调匝式消弧线圈则采用不同的工作原理，将消弧线圈设有多个抽头，采用有载调节开关调节消弧线圈的抽头以改变电感值，来实现对地电感电流的输出，以实现自动跟踪补偿的目的。
二、技术优势与特点
消弧线圈具有多项技术优势：高可靠性，偏磁式消弧线圈无任何运动部件，无触点，大大提高了设备运行的稳定性；快速响应，调节速度快（ms数量级），能在电网发生单相接地故障后，瞬间调节消弧线圈实施最佳补偿；精确补偿，可以实现6-66A无级连续调节，最大补偿电流下运行不小于2小时，能满足并列运行多台消弧装置的条件；智能化控制，采用双CPU结构，人机界面与控制逻辑分离，设备稳定可靠；节能环保，在电网正常运行时，不施加励磁电流，将消弧线圈调谐到远离谐振点的状态，降低了能耗。
三、应用场景与技术参数
消弧线圈广泛应用于35KV及以下电压等级的电力网，故障点残余电流一般不超过5A。在工业领域包括冶金、石化、煤炭等行业的供电系统保护；城市电网中减少接地故障造成的停电事故，提高供电可靠性；发电厂中保护发电机和厂用电系统。
消弧线圈的技术参数要求严格：中性点位移电压在长期运行中应不超过相电压的15%；补偿电流无级调节，可做到0点起调；中性点电流分辨率小于50mA；补偿电流谐波含量小于1%；电容电流检测精度小于2%。
四、成本分析与元器件选型
成本构成
根据市场数据，消弧线圈的成本差异较大：自动跟踪消弧补偿及接地选线成套装置平均单价约为23.07万元（2023年1-6月价格）；中性点接地电阻装置平均单价约为12.55万元；消弧线圈并联小电阻接地成套装置平均单价约为29.60万元；接地故障有源全补偿装置价格最高，平均单价达157.90万元。
选型要则
选型时需考虑以下因素：补偿方式选择，消弧线圈一般采用过补偿方式，当消弧线圈容量不足时，允许在一定时间内用欠补偿的方式运行，但欠补偿不应超过10%；容量规划，在选定电力网消弧线圈的容量时，应考虑5年左右的发展，并按照过补偿进行设计；安装环境，需要考虑环境温度（-40℃至+55℃）、湿度（≤90%）、海拔高度（不超过2500米）等因素；技术性能，应选择补偿电流无级调节、谐波含量低（小于1%）、电容电流检测精度高（小于2%）的产品；系统兼容性，需要考虑与现有保护控制系统的兼容性和通信接口的统一性。
五、主要厂商对比分析

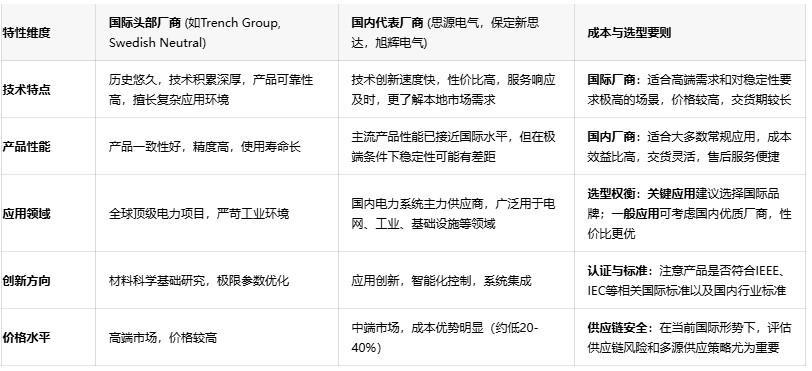

以下是国际与国内主要消弧线圈厂商的对比分析：
表格数据来源：行业调研报告及厂商公开资料整合
结语
消弧线圈作为电力系统安全运行的关键设备，其技术选型与厂商选择关系到电网可靠性与运营成本。国际品牌在技术积累和可靠性方面具有优势，但国内厂商正在迅速追赶，在性价比和服务方面表现突出。未来随着智能电网建设推进，消弧线圈将向更智能、更精确、更可靠的方向发展，为电力系统提供更加完善的保护方案。
