【导读】偏转线圈作为电子设备中的关键电磁元件，主要负责控制电子束的定向偏转，是实现精准扫描和图像显示的核心组件。本文将深入探讨偏转线圈的定义、工作原理、优势特点、应用场景、成本分析、选型要点以及国际国内主要厂商的对比，为工程师提供全面的技术参考。
偏转线圈作为电子设备中的关键电磁元件，主要负责控制电子束的定向偏转，是实现精准扫描和图像显示的核心组件。本文将深入探讨偏转线圈的定义、工作原理、优势特点、应用场景、成本分析、选型要点以及国际国内主要厂商的对比，为工程师提供全面的技术参考。
一、定义与工作原理
偏转线圈（Deflection Coils）是一种用于控制电子束运动轨迹的电磁元件，通常由行偏转线圈和场偏转线圈组成。行偏转线圈通有由行扫描电路提供的锯齿波电流，产生垂直方向上线性变化的磁场，使电子束作水平方向扫描；场偏转线圈通有由场扫描电路提供的锯齿波电流，产生水平方向线性变化的磁场，使电子束作垂直方向扫描。两者协同工作，在屏幕上形成完整的矩形光栅。
其工作原理基于电磁感应定律，通过控制线圈中电流的大小和方向来调节磁场强度，从而精确控制电子束的偏转角度和扫描轨迹。先进的偏转线圈采用优化的磁芯设计和线圈结构，如内曲面形状与管锥曲线接近的设计，能够改善主体磁场的磁场强度和分布，在显像管内有效区域形成更高的磁束密度，提高电子束的偏转灵敏度。
二、技术优势与特点
偏转线圈具有多项技术优势：高精度控制能力，能够实现电子束的精准定位和扫描；快速响应特性，可适应高速扫描需求；结构紧凑，现代偏转线圈设计更加小巧轻便，如14英寸细管颈显像管用偏转线圈通过结构优化，使水平铜线使用量从100g降到70g，垂直铜线使用量从60g降低到50g，垂直磁芯重量降低了30g；能效优异，新型设计提高了偏转效率，降低了功耗；可靠性高，采用优质材料和工艺，确保长期稳定运行。
三、应用场景
偏转线圈广泛应用于多个领域：显示设备，如电视和电脑显示器，是偏转线圈最传统的应用领域；工业自动化，用于工业控制设备和自动化生产线；航空航天，在高性能、高可靠性要求的航空航天电子设备中发挥作用；高速铁路，应用于高速铁路系统的控制与监测设备；新能源领域，在新能源发电和储能系统中也有应用。
四、成本分析与元器件选型
成本构成
偏转线圈的成本主要包括材料成本（铜线、磁芯、绝缘材料）、生产成本（绕线、组装、测试）和研发摊销。通过设计优化，如14英寸细管颈显像管用偏转线圈通过减少材料使用量，有效降低了成本。
选型要则
选型时需考虑以下因素：磁芯材料，如4133磁芯能够满足高性能需求；线圈结构，水平线圈设计若干个销孔，可提高安装精度和稳定性；偏转角度，根据应用需求选择合适的偏转角度，如平面大角度偏转线圈可实现150°的偏转角度；功耗特性，选择低功耗设计以降低系统总能耗；兼容性，确保与现有系统的兼容性，如与扁平式彩色显像管配套应用。
五、主要厂商对比分析

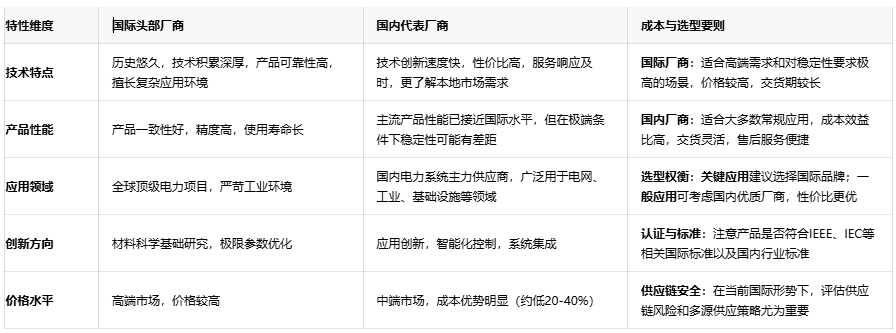

以下是国际与国内主要偏转线圈厂商的对比分析：
表格数据来源：行业调研报告及厂商公开资料整合
六、发展趋势与展望
随着电子技术的不断发展，偏转线圈正朝着高性能、小型化、低功耗和智能化方向发展。新材料如纳米晶磁芯的应用，新工艺如自动化绕线技术的推广，以及新设计理念如集成化结构的采用，都在推动偏转线圈技术的持续进步。
到2025年，偏转线圈组合件项目预计将实现产品性能达到国际先进水平，抗干扰能力提高20%，使用寿命延长30%。同时，生产线的自动化和智能化将使生产效率提高30%，生产成本降低20%。
结语
偏转线圈作为电子设备中的关键元件，其技术水平和产品质量直接影响整个系统的性能和可靠性。国际品牌在技术积累和可靠性方面具有优势，但国内厂商正在迅速追赶，在性价比和服务方面表现突出。随着新材料的应用和新工艺的推广，偏转线圈技术将继续向高性能、小型化、低功耗和智能化方向发展，为各类电子设备提供更加优质的解决方案。
