【导读】在现代电力系统的复杂运行环境中，电涌保护器（SPD）作为抵御雷击与瞬态过电压的第一道防线，其可靠性直接关系到整个电网的安全稳定。然而，SPD在长期服役中面临的老化失效风险，若缺乏精准的隔离机制，极易引发短路甚至火灾事故。传统熔断器或断路器因动作特性与SPD需求不匹配，往往难以兼顾“耐大冲击”与“断小故障”的双重标准。为此，专为SPD量身定制的地凯防雷后备保护器（SCB）应运而生。作为SPD的专用外部脱离器，地凯DK-TN系列SCB凭借独特的热磁脱扣机制，完美解决了雷电冲击下误动与故障电流下拒动的行业痛点。本文将深入剖析SCB的工作原理、核心优势及DK-TN系列的产品参数，旨在为工程技术人员提供一套科学、实用的选型指南，助力构建更加安全、高效的雷电防护体系。

在现代电力系统中，电涌保护器（SPD）是防范雷击和瞬态过电压的关键设备。然而，SPD在使用过程中可能因老化或极端事件而失效，导致安全隐患。为此，地凯防雷后备保护器（SCB）作为SPD的专用外部脱离器，应运而生。它专为SPD设计，确保系统在雷电冲击下稳定运行，同时在SPD故障时快速切断电路，避免事故发生。本文将从SCB的工作原理、优势特点、产品参数及选型要点入手，为工程技术人员提供实用指导，帮助选择合适的DK-TN系列产品。

地凯SCB后备保护器的工作原理

根据国家标准GB 50057-2010和NB/T 42150-2018的相关规定，SPD回路前端必须串联过电流保护装置，以防止SPD失效时引发短路或火灾。传统方案常采用熔断器或断路器，但这些装置的动作特性与SPD的运行需求不完全匹配。例如，在雷电冲击电流下，熔断器可能过早熔断，削弱SPD的防雷能力；而在SPD短路故障时，又可能响应迟缓，导致工频电流持续流动，引发设备损坏或火灾。

SCB则针对这些痛点优化设计。它与SPD串联安装，在正常雷击场景下，能承受大电流冲击（如数十kA的雷电流）而不分断，确保SPD充分吸收能量，发挥防雷作用。一旦SPD失效（如内部组件击穿），产生小工频电流（通常在几安培至数十安培范围）时，SCB会迅速动作，切断回路。这种“耐大冲击、敏小电流”的特性，源于SCB内部的热脱扣和磁脱扣机制：雷电流的高频瞬态特性不会触发脱扣，而工频故障电流则会快速加热或磁化元件，实现可靠分断。这样，SCB不仅提升了系统的整体可靠性，还降低了维护成本。

SCB后备保护器的优势特点

DK-TN系列SCB在设计上充分考虑了实际应用需求，具备多项突出优势：

专为SPD配套设计：SCB不是通用过流保护器，而是针对SPD的特性量身定制。必须与SPD串联使用，能无缝集成到低压配电系统中，避免兼容性问题。

耐受大电流冲击不分断：在雷电冲击下，SCB能承受高达100kA以上的电流而不动作，确保SPD不受干扰，维持防雷效能。这比传统熔断器更稳定，避免了不必要的断电。

故障时快速分断小工频电流：当SPD短路或开路失效，产生小工频电流时，SCB能在20ms以内响应，迅速切断电路，防止电流积累导致的热效应或弧光故障。

消除SPD失效安全隐患：通过精准的脱扣机制，SCB有效防范因SPD老化引起的火灾、爆炸或设备损坏风险，符合电力安全规范，提升系统整体防护水平。

符合行业标准：产品参考GB/T 18802.1和NB/T 42150-2018等标准设计，性能经严格测试，确保在各种环境下的可靠性。

可选远程告警功能：部分型号支持远程信号输出，便于集成到监控系统中。用户可实时监测SCB状态，及时更换故障部件，减少停机时间。

这些特点使DK-TN系列SCB适用于数据中心、工业厂房、光伏电站等高可靠性场合，尤其在雷区频发的地区，能显著降低风险。

地凯防雷DK-TN系列产品参数

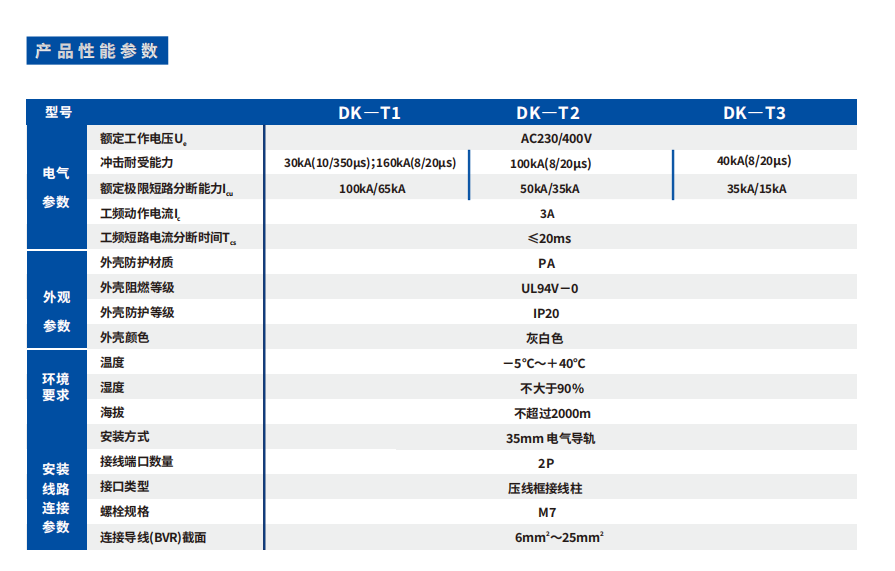

DK-TN系列包括DK-T1、DK-T2和DK-T3三种型号，针对不同电压等级和应用场景优化。以下是关键参数对比，便于选型参考：

从表中可见，DK-T1适用于高冲击电流场景，如大型工业系统；DK-T2强调快速响应，适合商业建筑；DK-T3则更注重紧凑安装，适用于分布式光伏或小型设备。所有型号均采用模块化设计，便于更换，且外壳材料符合UL94V-0阻燃标准，确保防火性能。

地凯防雷SCB后备保护器选型要点

选型时，应结合系统参数和环境条件进行综合评估：

匹配SPD规格：SCB的冲击电流耐受能力（Iimp或Imax）需不低于SPD的相应值。例如，若SPD的Iimp为25kA，则选DK-T1以裕量覆盖。

电压等级与极数：根据供电系统选择AC230/400V或更高。单相系统用1P或2P，多相用3P或4P。DK-T2的2P配置适合TN-S系统。

故障响应时间：对于敏感设备，如数据中心，优先选<20ms响应的型号，以最小化中断。

环境适应性：检查温度、湿度、海拔要求。DK系列可在-5℃～+40℃、湿度≤90%环境下稳定运行，高海拔地区需评估降额。

附加功能：若需远程监控，选择带告警触点的型号，便于接入SCADA系统。

安装与维护：采用35mm DIN导轨安装，连接导线截面6～25mm²，确保紧固。定期检查脱扣指示灯，避免积尘影响。

在实际项目中，建议参考现场雷击风险评估（如GB 50343标准），并进行模拟测试。例如，在光伏电站，DK-T3的40kA容量能有效保护逆变器前端SPD。

地凯防雷后备保护器SCB是提升SPD系统可靠性的关键组件，DK-TN系列以其耐冲击、快响应和标准符合性，满足多样化需求。通过合理选型，不仅能防范雷击风险，还可降低运维成本，确保电力系统安全稳定。

总结
