【导读】在评估瑞芯微RK3506作为新一代工业HMI方案的过程中，团队经历了从Qt到LVGL的技术选型转变。面对资源受限的嵌入式平台，Qt框架暴露出内存占用过高、启动速度慢、CPU负载大等实际问题，难以满足工业场景对快速响应和稳定运行的严苛要求。而LVGL凭借其轻量级架构、极低资源占用和快速启动特性，在RK3506平台上展现出显著优势，成为资源受限场景下的最优图形解决方案。本文将深入剖析这一技术决策背后的实战经验与优化思路。
最近团队在评估RK3506做新一代工业HMI方案，踩了不少坑，今天聊点干货。为啥最终选了LVGL而不是Qt？下面说点大实话。
一线开发者的扎心时刻
痛点1：存储和内存被“吃空”
RK3506 本身就是为低成本、高性价比设计的方案，板级内存和 NAND 容量都不会给得太奢侈。在这种资源有限的平台上，Qt 方案过于臃肿，一个基础界面就能把内存占掉一大截，再叠上业务逻辑和后台服务，压力直接拉满。很多低成本产品甚至没法稳定跑完 Qt 整个启动流程。
痛点2：Qt 启动慢、CPU 负载高
三核A7 本身不带 GPU，Qt 的 QML 渲染完全靠 CPU 硬扛，实测开机到界面稳定需要好几秒，且日常界面帧率抖动明显。工业 HMI 对实时交互有要求，卡顿感没法接受。
痛点3：开机速度不达标，客户现场被吐槽
工控设备上电几秒内必须看到画面，不然操作员以为机器坏了。用完整Qt 框架+BSP 默认配置，冷启动到界面显示时间过长，在流水线场景完全不合格。
先认识一下今天的主角：MYD-YR3506

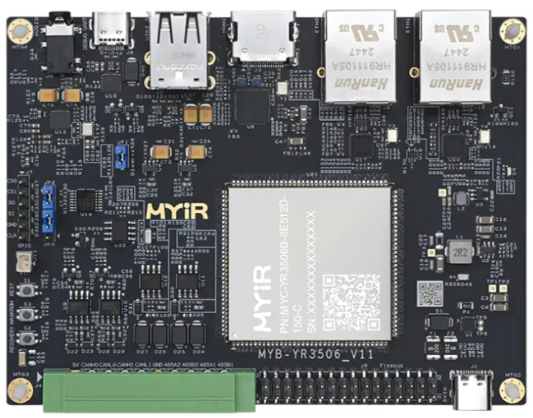

米尔基于RK3506核心板开发板

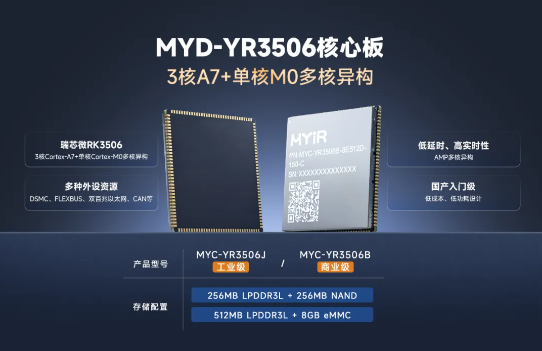

米尔RK3506核心板：多种配置、工业级/商业级可选基于国产新一代入门级工业处理器瑞芯微RK3506B / RK3506J，三核Cortex-A7 + 核Cortex-M0 架构，为工业场景深度优化。
为什么在RK3506上选LVGL？这就是最优解
LVGL (Light and Versatile Graphics Library) 专为资源受限的嵌入式设备设计，纯 C 实现，不需要臃肿的 C++ 运行时。对 RK3506 这种“三核 A7 + 轻量级图形通路”的芯片简直是绝配。

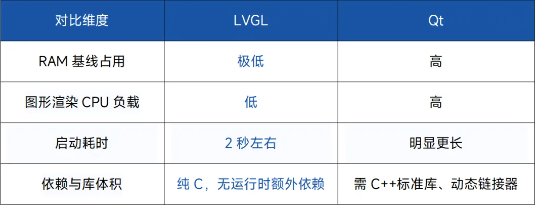

*LVGL 实测数据来自RK3506平台，在深度优化下界面流畅度明显优于Qt软件渲染。
LVGL 在 RK3506 上的优势：
轻量化内存占用：完整界面系统仅需几MB RAM，给业务代码留足空间。
启动速度极快：无复杂依赖，从初始化到首帧显示耗时极短。
开源且控件丰富：MIT 协议，内置几十种常用控件，适合工业 HMI 快速开发。

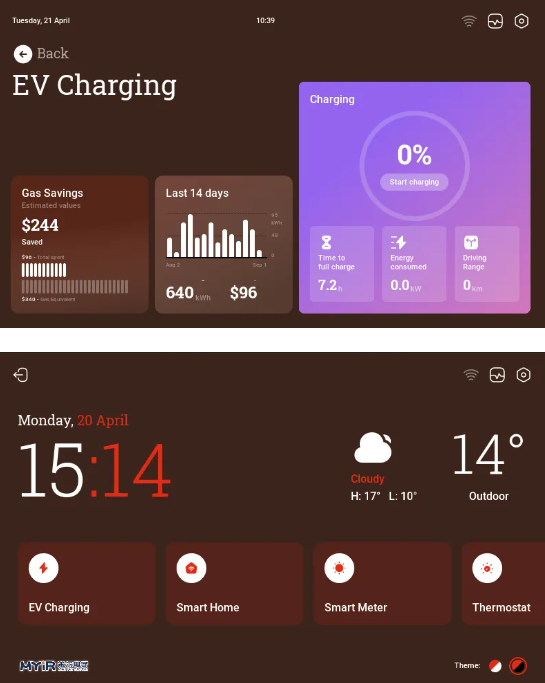

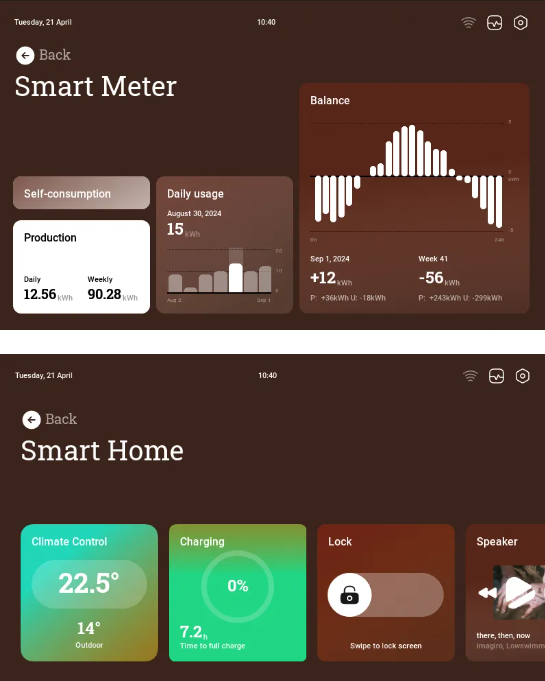

MYD-YR3506 跑 LVGL Demo：稳、轻、快
MYIR 基于瑞芯微 RK3506 推出的 MYC-YR3506 核心板（搭配 MYD-YR3506 开发板），原生适配了 LVGL 9.x 版本，并做了轻量级系统裁剪。我们团队在 Buildroot 环境下构建了最小 Linux 系统，集成 LVGL 完整控件库和触摸校准服务。
2秒快速启动：从 U-Boot 到显示的全链路优化
RK3506 本身具备极速启动能力，配合深度裁剪 LVGL 可以达到“上电即见”。实测 MYIR 板卡进入 LVGL 主界面仅需 2秒左右（内核+根文件系统）。关键优化手段如下：
全链路“瘦身”三板斧
U-Boot 加速：采用 Thunderboot 模式，SPL 跳过冗余外设检测，直接引导内核。
内核轻量化：关闭串口 printk 日志，禁用非必要外设驱动，仅保留 HDMI、USB 和网络基础模块。
Rootfs 精简：基于 Buildroot 最小配置，仅保留 LVGL 主程序、触摸后台及系统核心进程，去掉一切“花哨”自启服务。
特别说明· HDMI 显示的“真实情况”
很多工程师拿到板子测试时会疑惑：“为什么系统已经启动了，屏幕还要黑几秒才出画面？” 在这里解释一下：MYD-YR3506 目前仅设计了 HDMI 显示输出，而 HDMI 接口的握手协议（EDID 读取、TMDS 信号锁定）本身就需要较长时间。即便 Linux 内核已经在后台完成启动，HDMI 显示控制器初始化 + 显示器热插拔检测仍然要额外消耗 一些时间。因此用户看到了lvgl启动信息，但画面却延迟了几秒左右才点亮。这不是 LVGL 启动慢，而是硬件接口协议带来的客观瓶颈。如果你的项目对“首屏时间”有极致要求，可以考虑选用 MIPI DSI 接口屏，其初始化速度远快于 HDMI。
不止于跑Demo：一些底层调优经验
真正在生产环境落地，我们针对RK3506+LVGL 做了一些硬核适配：
LVGL 显示后端优化：直接基于 DRM (Direct Rendering Manager) 进行输出，避免 FB 层额外拷贝；开启 LVGL 的缓存双缓冲机制，实现流畅渲染。
输入设备协同：使用 input 子系统读取触摸屏事件，通过 evdev 驱动无缝对接 LVGL，触摸响应延迟低于 15ms。
内存动态分配：对LVGL 的内存池进行精细化配置，利用 RK3506 的 CMA（连续内存分配器）为 framebuffer 预留显存，有效减少内存碎片。
结语：轻量化≠低效能，选对工具事半功倍
RK3506 在工业 HMI、智慧家居、边缘网关领域的定位非常明确——高性价比、多核异构、丰富接口。对于大部分资源受限场景，LVGL 是实打实的“最优解”。而 MYD-YR3506 开发板不仅通过 LVGL 释放了芯片的性能潜力，还做了从 U-Boot 到应用的全面启动加速。如果你也在选型中纠结“Qt 太重”，不妨花几天时间切到 LVGL 试试，或许会打开新大门。
