概述

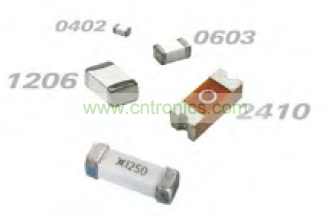

TE Connectivity电路保护可为各种过流保护应用提供广泛的表面贴装式保险丝，为电子电气设备提供安全的工作环境，避免巨额
损失。 TE Connectivity的一次性表面贴装式保险丝性能稳定，可支持额定电流从0.5 A到20 A的应用。
TE Connectivity电路保护还为电信应用提供了电信保险丝FT600。这种保险丝有助于达到北美过流保护要求，包括Telcordia、
GR-1089、TIA-968-A (原FCC第68部分)以及UL60950第三版。
多层设计
多层设计的好处是让熔丝的更多表面积接触玻璃-陶瓷。当熔丝打开时，汽化熔丝金属可以更多地被基体吸收，从而使熔丝弧灭弧变得极为高效。
图1比较了SFF保险丝的多层设计与标准玻璃包覆设计。当熔丝断开时，玻璃包覆设计仅依靠熔丝一侧上的涂层吸收汽化熔丝材
料。因此，可吸收熔丝金属的吸收材料较少。造成拉弧时间延长，涂层可能破裂。
图2给出了两种设计在吸收特性上的差异。由于熔丝均匀扩散到周围的陶瓷基板中，多层设计具有界线分明的特点。而在玻璃包
覆设计中，熔丝扩散发生在该器件的一小部分中，只能被失效区域上方的玻璃材料直接吸收。
2410SFV保险丝架空设计
2410(6125)是采用架空设计的表面贴装式保险丝，非常适合二次电路保护应用。

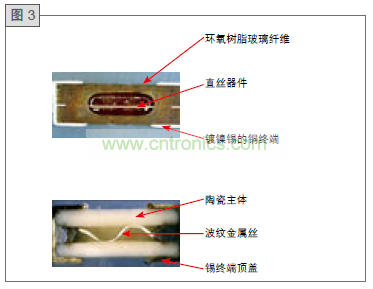

图3为直丝设计的2410SFV保险丝和一般波纹丝设计的对比。直丝器件在空气中熔断性能更一致，具有更低电阻和良好的浪涌抵
抗能力。
在2410SFV保险丝设计生产中引入PCB封装技术，能够完全实现无铅设计，而且与传统具有端帽设计的陶瓷保险丝相比，无端帽
脱落风险。
温度折减

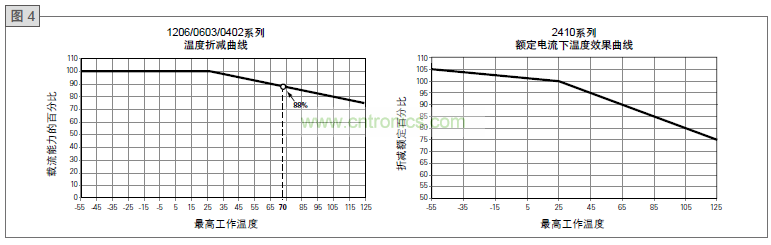

保险丝是一种温度敏感器件。因此，工作温度对保险丝性能和寿命具有一定影响。保险丝选型时应考虑工作环境温度。图4给
出了TE Connectivity表面贴装式保险丝的温度折减曲线。使用该曲线可以根据工作环境温度确定应用与折减的比例。
脉冲循环折减

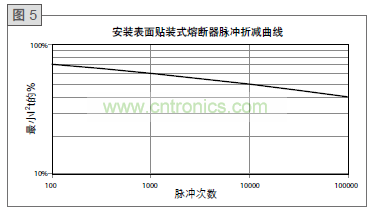

一旦确定了应用波形的I2t值，它必须根据系统寿命中的预期循环次数折减。由于电流脉冲导致的应力本质上是机械作用力，受力次数对保险丝折减程度具有重要影响。图5给出了TE Connectivity表面贴装式保险丝在十万次循环内的电流脉冲折减曲线。
选择表面贴装式保险丝
选择保险丝并非直截了当，看似只要选择一个额定电流略高于最坏情况的熔断器即可。实际并非如此，要考虑工作电流折减和
工作环境温度。选择保险丝还需考虑接通电源和其他系统操作(如处理器速度变化或电机起动等)造成的电流浪涌或尖峰。所
以，选择适合自己应用的保险丝并不象搞清系统标称工作电流那么简单。
保险丝选择流程图

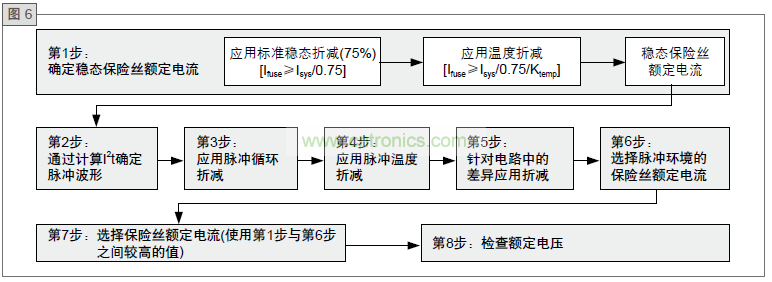

图6中的流程图给出了选择保险丝时的基本考虑。此流程图可以帮助你选择一个最适合应用条件的保险丝。
