【导读】消费性电子产品如PC、NB、手机，由于产品趋向小型化设计且集成电路内部电子组件微小化已进展到奈米的尺寸，如果没有选择合适的保护组件，可能会使电子产品容易遭受静电放电(ESD)的冲击而造成系统重置、当机甚至损坏。
目前消费性电子产品也都必需通过IEC 61000-4-2的静电放电测试要求。TVS (Transient Voltage Suppressor) 便是专门设计用于吸收ESD能量并且保护系统免于遭受ESD损害的保护组件，因此如何选择适当的TVS以提高电子产品的ESD耐受度便成为一个重要的课题。
TVS保护组件的工作原理如附图一所示，TVS在线路板上是与被保护线路并联的，当ESD瞬间高电流的冲击下，TVS能够实时导通提供给瞬时电流一个超低电阻通路，此时ESD的瞬时电流与能量便经由TVS所引开，然而TVS是否能够对被保护线路提供有效地保护功能除了须考虑TVS在ESD冲击下的导通速度是否够快，更须要考虑TVS导通后箝制电压 (Clamping Voltage) 是否够低，来避免被保护线路受到ESD的冲击而造成讯号的干扰所引发系统重置、当机甚至损伤。因此，在ESD冲击下，TVS导通后的Clamping Voltage高低便是选择TVS效能的一项重要指标。

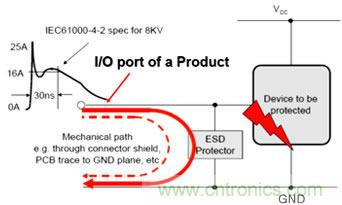

图1：TVS保护组件的工作原理
如何量测到TVS在ESD冲击下的Clamping Voltage呢? 传输线脉冲产生系统(Transmission Line Pulsing System, TLP System)便是一有效地量测工具。TLP System最早是由英特尔(Intel Corporation)的T.J. Maloney所提出来，架构图如附图二所示，其主要功能为进行待测组件在短时间、高电流情况下之电压-电流特性量测。此短时间系指奈秒(ns)等级，高电流系指安培(A)等级。而在此短时间、高电流情况下之电压-电流特性，即仿真待测组件在ESD发生时的电压-电流响应。因此，以TLP System来量测TVS保护组件，从量测到的电压-电流特性便可以预测在ESD冲击下，TVS的导通电压(Turn-on Voltage)及导通后的Clamping Voltage。TVS的Turn-on Voltage越低代表导通速度越快，Clamping Voltage越低代表TVS的保护效果越好。

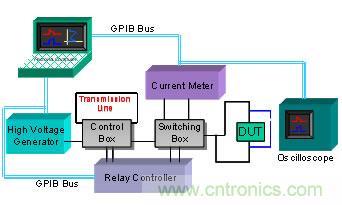

图2：TLP System架构图
附图三为利用TLP System所量测各种TVS的电压-电流特性。从图中可比较各种TVS的Turn-on Voltage以及TVS导通后的Clamping Voltage高低。
图3：利用TLP System所量测各种TVS的电压-电流特性
晶焱科技是目前国内唯一能完整推出全系列防静电IC的厂商，ESD防护能力上可满足消费性电子产品标准（IEC 61000-4-2第4级）的要求。在TVS的设计上是全方位的考虑，在ESD冲击下，不仅具有高的ESD耐受度、快速地导通速度，更具有目前业界最低的Clamping Voltage，能提供电子产品最高的ESD防护效能。
