【导读】各种逻辑芯片的晶振引脚可以等效为电容三点式振荡器。晶振引脚的内部通常是一个反相器，或者是奇数个反相器串联。在晶振输出引脚XO和晶振输入引脚XI之间用一个电阻连接。
各种逻辑芯片的晶振引脚可以等效为电容三点式振荡器。晶振引脚的内部通常是一个反相器，或者是奇数个反相器串联。在晶振输出引脚XO和晶振输入引脚XI之间用一个电阻连接，对于CMOS芯片通常是数M到数十M欧之间。很多芯片的引脚内部已经包含了这个电阻,，引脚外部就不用接了。这个电阻是为了使反相器在振荡初始时处于线性状态，反相器就如同一个有很大增益的放大器，以便于起振，石英晶体也连接在晶振引脚的输入和输出之间，等效为一个并联谐振回路，振荡频率应该是石英晶体的并联谐振频率。晶体旁边的两个电容接地，实际上就是电容三点式电路的分压电容，接地点就是分压点。以接地点即分压点为参考点，振荡引脚的输入和输出是反相的，但从并联谐振回路即石英晶体两端来看，形成一个正反馈以保证电路持续振荡。在芯片设计时，这两个电容就已经形成了，一般是两个的容量相等。容量大小依工艺和版图而不同，但终归是比较小，不一定适合很宽的频率范围。外接时大约是数PF到数十PF，依频率和石英晶体的特性而定。需要注意的是：这两个电容串联的值是并联在谐振回路上的，会影响振荡频率。当两个电容量相等时，反馈系数是 0.5，一般是可以满足振荡条件的，但如果不易起振或振荡不稳定可以减小输入端对地电容量，而增加输出端的值以提高反馈量，一般芯片的 Data sheet 上会有说明。

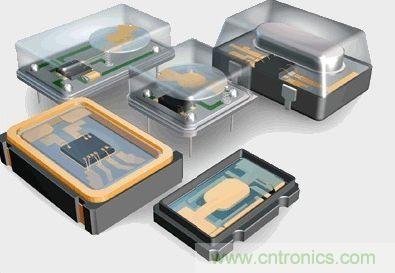

图1：晶振
1.匹配电容-----负载电容是指晶振要正常震荡所需要的电容。一般外接电容，是为了使晶振两端的等效电容等于或接近负载电容。要求高的场合还要考虑ic输入端的对地电容。一般晶振两端所接电容是所要求的负载电容的两倍。这样并联起来就接近负载电容了。
2．负载电容是指在电路中跨接晶体两端的总的外界有效电容。他是一个测试条件，也是一个使用条件。应用时一般在给出负载电容值附近调整可以得到精确频率。此电容的大小主要影响负载谐振频率和等效负载谐振电阻。
3．一般情况下，增大负载电容会使振荡频率下降，而减小负载电容会使振荡频率升高。
4．负载电容是指晶振的两条引线连接IC块内部及外部所有有效电容之和，可看作晶振片在电路中串接电容。负载频率不同决定振荡器的振荡频率不同。标称频率相同的晶振，负载电容不一定相同。因为石英晶体振荡器有两个谐振频率，一个是串联揩振晶振的低负载电容晶振：另一个为并联揩振晶振的高负载电容晶振。所以，标称频率相同的晶振互换时还必须要求负载电容一至，不能冒然互换，否则会造成电器工作不正常。
