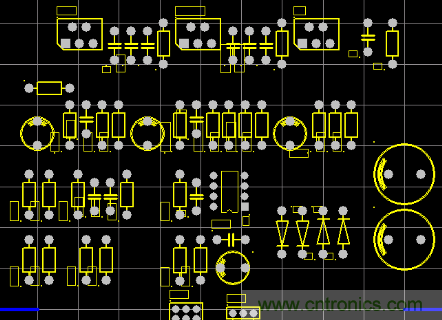

图1：PCB板的绘制

（1）画原理图的时候管脚的标注一定要用网络 NET不要用文本TEXT否则导PCB设计的时候会出问题

（2）画完原理图的时候一定要让所有的元件都有封装，否则导PCB的时候会找不到元件
有的元件在库里找不到是要自己画的，其实实际中还是自己画好，最后有一个自己的库，那才叫方便呢。画的过程是启动FILE/NEW--》选择SCH LIB--》这就进入了零件编辑库--》画完后在该元件上又键TOOLS-RENAME COMPONENT可重命名元件。元件封装的画发跟这个也一样，但是选择的是PCB LIB,元件的边框是在是在TOPOverlay层，为黄色。

（3）画完后要给元件按顺序重命名，选择TOOLS工具----》ANNOTATE注释然后选择顺序

（4）在转化成PCB前，要生成报表，主要是网络表 选择DESIGN设计----》Creat Netlist创建网络表

（5）还有就是要检查电器规则：选择TOOLS――。>ERC

（6）然后就可以生成PCB了生成的过程若有错误一定把原理图修改正确了再生成PCB。

（7）PCB首先一定要步好局，应让线走的越短越好，过孔越少越好。

（8）画线之前先设计规则：TOOLS―――Design Rules,    Routing中的Clearance Constrain的GAP设计时可选10也可选12,ROUTING VIA STYLE中设置过孔，汉盘的最大外直径最小外直径，最大内直径，最小内直径的大小。WIDTh Constraint 设置的是线的宽度，最大最小。

（9）：画线的宽度一般普通的就12MIL,外围一圈电源和地线就120或100,片子的电源和地就50或40或30,晶镇线要粗，要放在单片机旁，公用线要粗，长距离线要粗，线不能拐直角要45度，电源和地还有其他的标志一定要在TOPLAY中标明，方便调试连线。若发现图不正确，一定要先改原理图，再用原理图更PCB。

（10）VIEW选项里最下边的选项可以选英制还是毫米。

（11）为了提高板子的抗干扰性，最好最后敷铜，选择敷铜图标，出现 对话框，该图中Net Option选择连接的网络，其下的两个选项要选上，HATCHING STYLE,选择敷铜的形式，这个随便。GRID SIZE是敷铜格点间距，TRACK WIDTH设置线宽与我们画PCB的线宽要一致，LOCKPrimitives比选，其他的两项按图上做就可。
