【导读】TDK号称推出世界最小尺寸1.0×0.5×0.7（mm）多层片式1uH电感，并于今年7月实现量产。但笔者查了一下，Bourns已做出比这更小的多层片式电感（1.0×0.5×0.5mm），只不过电感量只有0.1uH，最大额定电流300mA。
近年来的移动设备，由于连续使用大容量高速通信等，越来越多地被使用于耗电量大的环境下。同时，由于多功能化，电源电路呈复层结构，功率电感器的搭载数量呈现增加趋势。为此，需要解决电池的续航和电源电路的省空间问题。该产品在节省空间的同时，还可满足提高电源效率的需求。
为拓展该应用市场，最近TDK株式会社号称开发出了世界最小外形尺寸100507（L:1.0×W:0.5×H:0.7mm）的多层功率电感器，电感量达到1uH，最大额定电流达到500mA。该产品在以往产品L:1.6×W:0.8×H:0.8（mm）的外形尺寸基础上进一步追求小型化，体积和封装面积分别减小了约60%。其主要目标应用是智能手机、平板终端、数码相机等移动设备的电源电路，它已从2013年7月起开始量产。

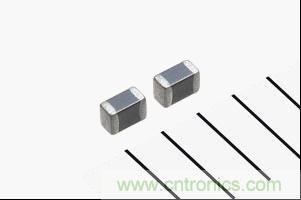

图1：TDK今年7月发布100507尺寸多层片式1uH功率电感
不过，据笔者查证，Bourns今年1月就推出了更小尺寸100505（L:1.0×W:0.5×H:0.5mm）多层片式电感，电感量范围从0.001uH到0.1uH，支持的射频范围从550MHz到6GHz。只不过，最大电感量比TDK的小了10倍，只有0.1uH。另外，支持的最大额定电流也只有300mA，比TDK小了200mA。
Bourns大中华区FAE经理Lancelot Chen说：“我们的100505尺寸功率电感主要用于高速信号线，因此它不需要有很高的电感量，承受电流也不需要很高，只需要SRF高就可以。但TDK的产品主要用于DC-DC转换器电路，因此电感量要求高一些，但对SRF的要求就不需要那么高。”
由于采用了TDK独有的结构设计以及在材料技术方面所积累的低损耗铁氧体作为磁性材料，TDK以100507的小尺寸实现了可在数百mA电源电路下使用的特性，额定电流高达500mA，电感量高达1.0uH（±20%），直流电阻低至0.53毫欧（±30%）。
以往产品系列2520（L:2.5×W:2.0mm）、2016（L:2.0×W:1.6mm）、2012（L:2.0×W:1.2mm）、1608（L:1.6×W:0.8mm）的各种尺寸基础上，再加上本次的产品，TDK已可提供较为丰富的多层片式电感产品阵容。
与TDK相比，Bourns多层片式电感尺寸阵营为：100505,160808,201210和321613。其中160808和321613尺寸是带屏蔽电感，最高电感量分别达到2.7uH和33uH，但支持的最高RF频率分别只有260MHz和320MHz。
在国内主要的电感供应商顺络电子的路线图上，100505甚至100503尺寸的多层片式功率电感（额定电流高达1A）今年Q2就要问世，只是顺络网站上尚未宣布该产品是否已经出来，目前笔者正在求证中。
顺络目前已经量产的是160805或160808尺寸的多层片式功率电感MPL1608系列，电感量从0.47uH到4.7uH，直流电阻从0.15欧姆到0.50欧姆，电流可从600mA到1A，主要目标应用也是DC-DC转换器电路。

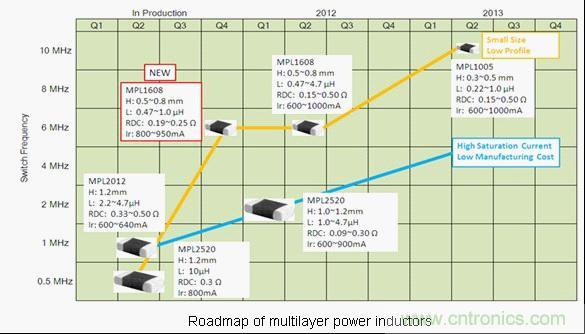

图2：顺络电子多层片式功率电感发展路线图
除1608系列片式功率电感，目前顺络还生产2012、2016、2520系列尺寸多层片式功率电感。由于DC-DC转换器的开关频率变得越来越高，需要更低电感量和更小尺寸的功率电感。
通过使用顺络自己开发的专有铁氧体材料，顺络在2011年开发出了1608系列尺寸电感。与2520尺寸功率电感相比，MPL1608系列多层功率电感能够节省74.4%的PCB板面积，与2012尺寸电感相比，则能节省48.8%的PCB板面积。
MPL1608系列多层片式功率电感有0.5和0.8mm两种厚度，电感量分别为0.47uH和1.0uH，承载电流可分别达到800mA和950mA。该系列电感带有磁屏蔽层，可防止交叉耦合。
