发射元器件材料清单                                          接收器元器件材料清单
1条USB线                                                           3个按键
1个按键                                                               1个耳机座
3个电容（滤波用要求不高）                             1个晶振
1个晶振16M                                                        1个指示灯
1个指示灯                                                           1个天线
1个电阻1K到10K都可以用（限流）                  1个电容
1个电阻1K到10K都可以用（限流）                  1个电池3.7V的
1个天线                                                               1个接收模块
1个耳机座
1模块AWD617(必须支持USB接口和外部音频输入)

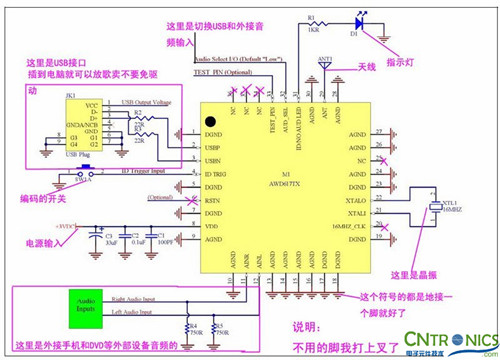

下面是原理图，大家仔细看看，很简单，人人都会做的.

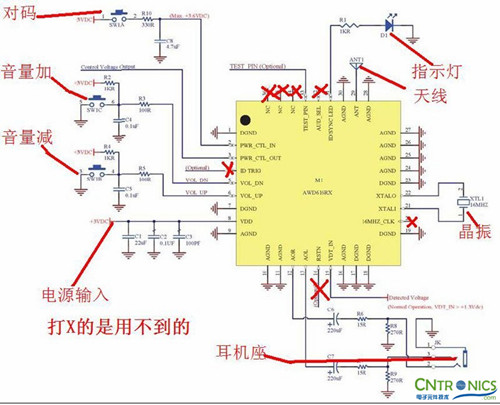

发射器原理图全部标好.


打X的是用不到的脚位。

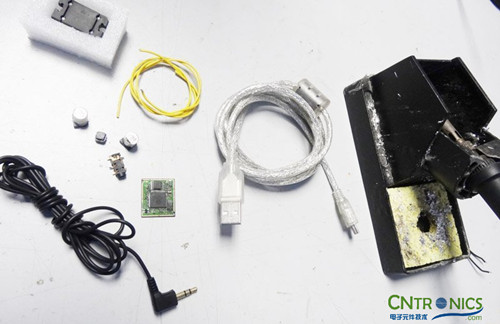

准备开工啦

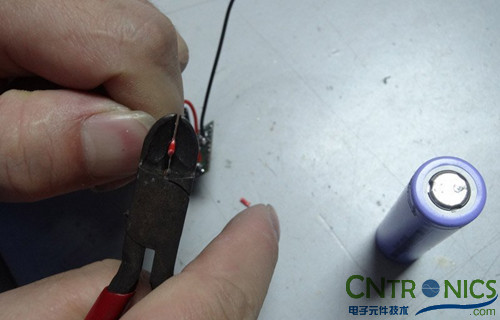

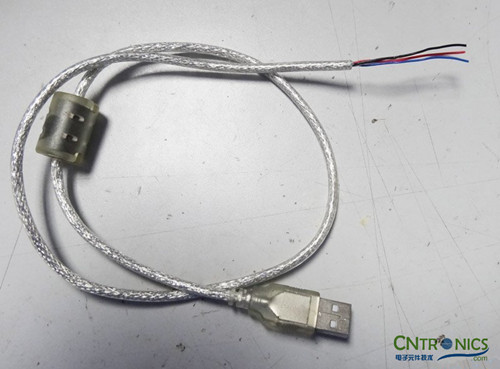

剪断USB线

[page]

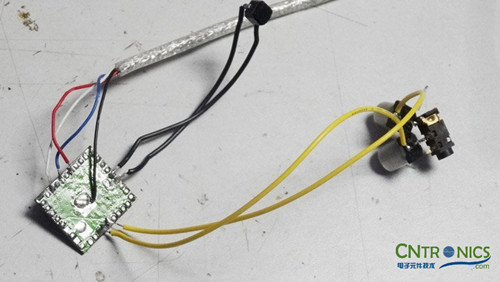

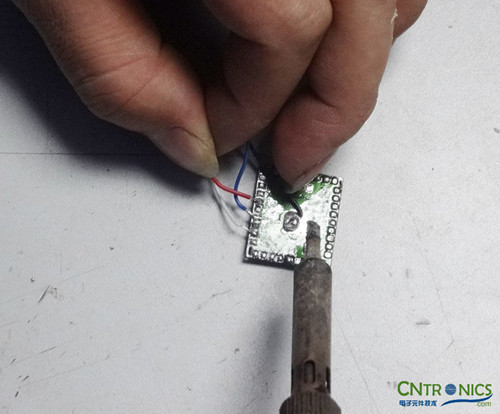

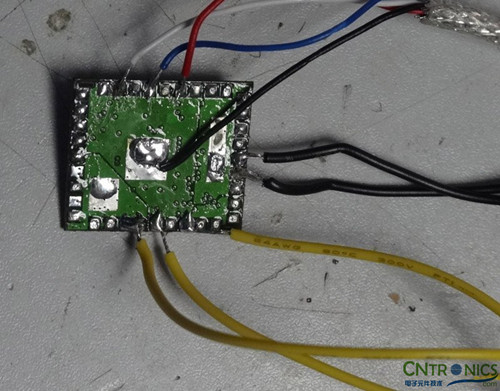

剪断USB线焊接到模块上


焊接按键

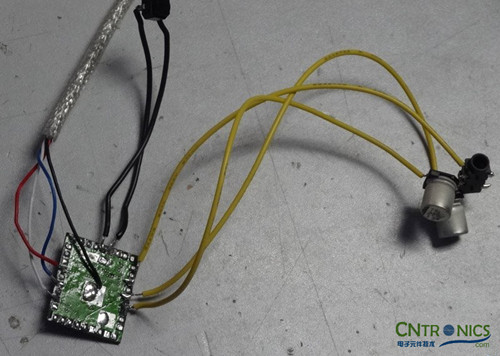

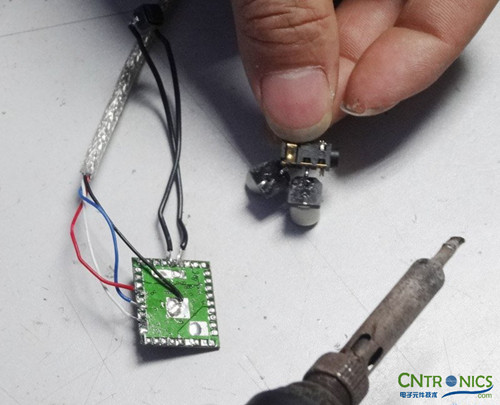

焊接电容耳机座音频输入


[page]


耳机输入座焊接完毕

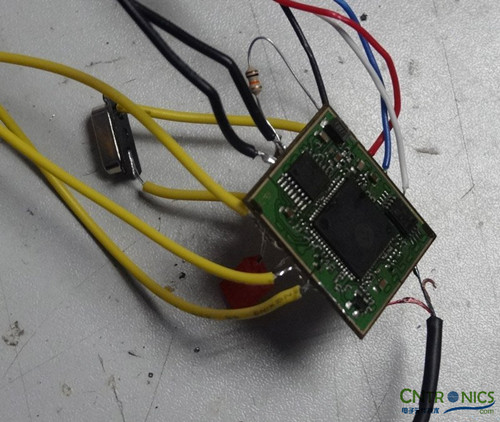

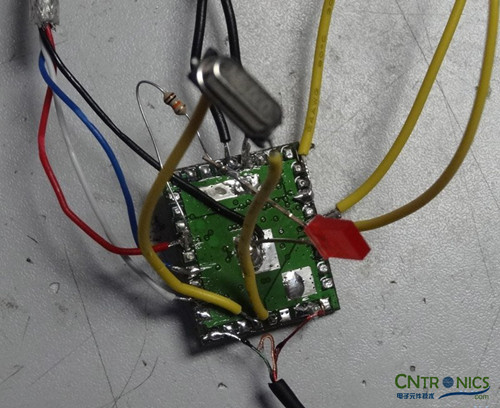

焊接16M晶振

[page]

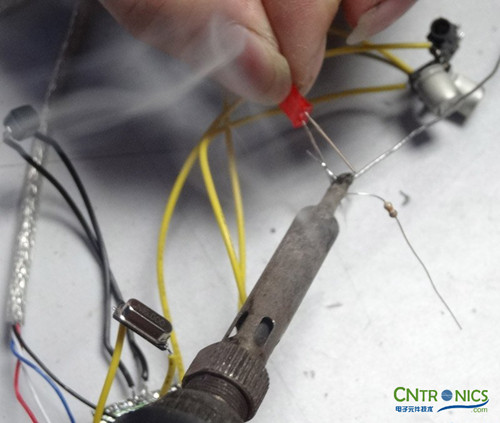

焊接指示灯



正面图

[page]

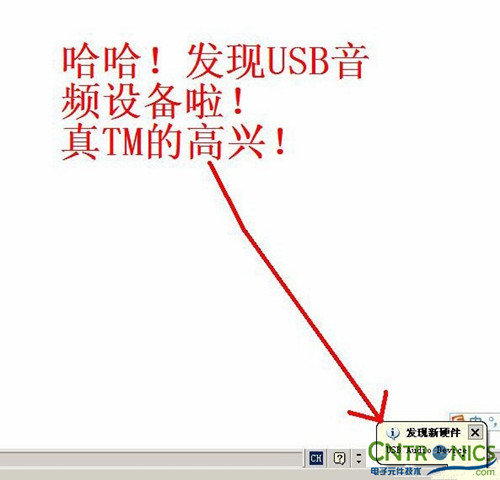

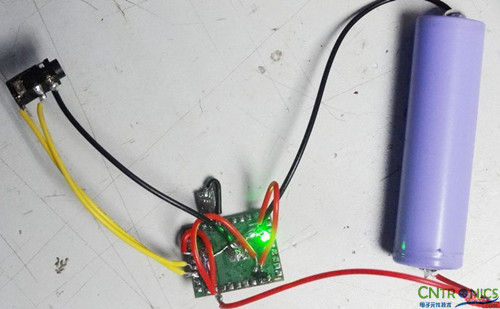

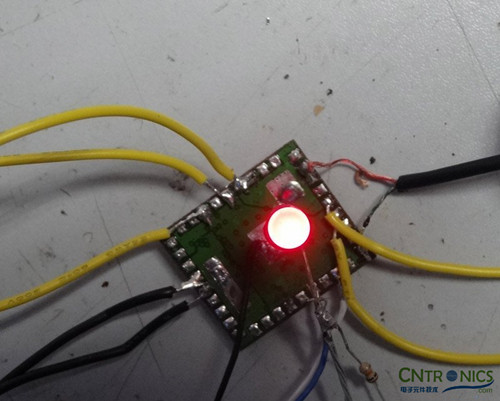

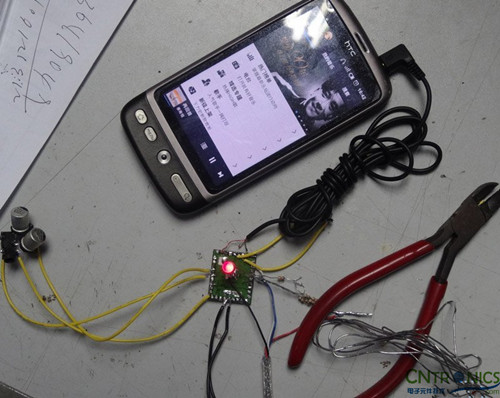

通电啦！亮灯就有希望
说明模块工作了

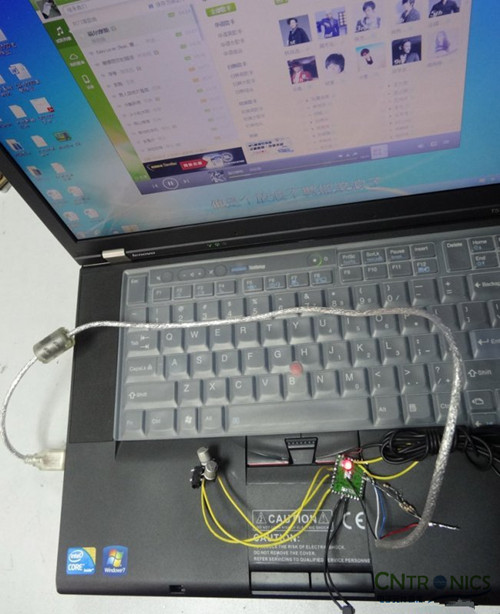

接到手机

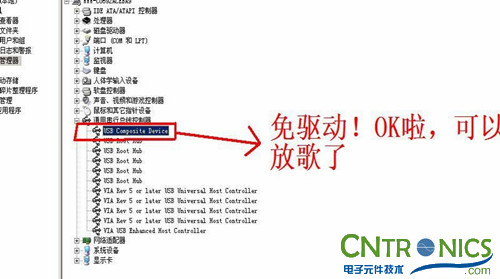

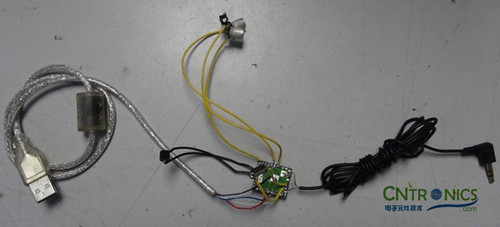

接上USB试一下



发射完工啦，就差接收了

[page]

焊接接收模块

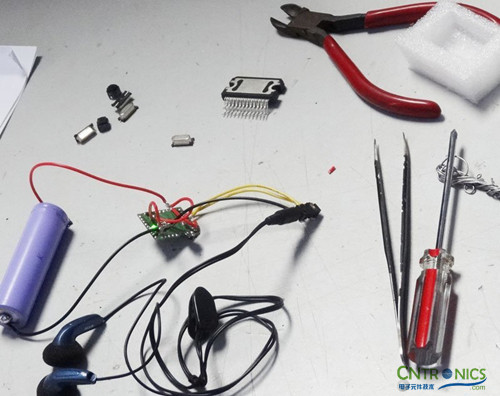

搞个电源用18650电池


正极焊接电压是3.7V

[page]

负极不上锡，坑爹，

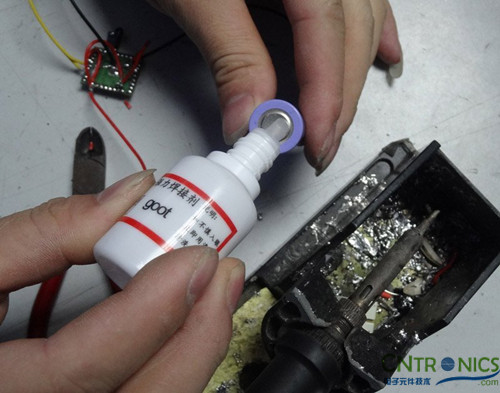

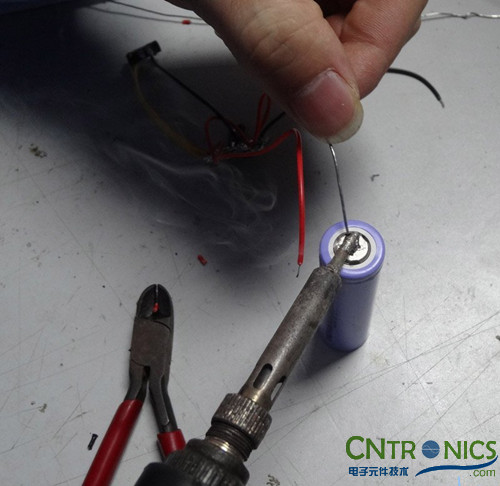

用强力柱焊剂


滴一点上去。化学物品


马上就上锡了啊

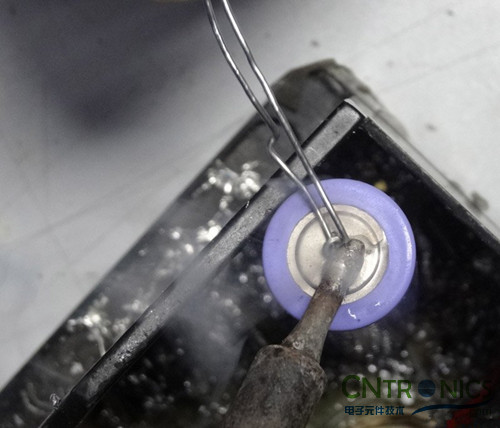

负极完美上锡

[page]

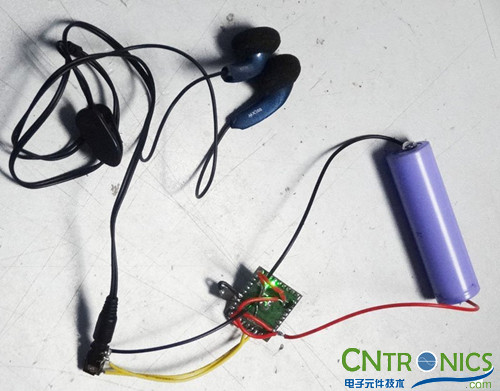

通电测试


戴上耳机试了，接收音质还是可以的
没有出现卡顿，音质还原非常理想


耳机帖写，正品的森海塞尔MX500，
自己收藏10几条，嘿嘿



手工板焊接完成，测试ok，经过发射器到接收器音质没有损耗，还原度非常高，距离60m达到了要求，所以自己画PCB板

[page]

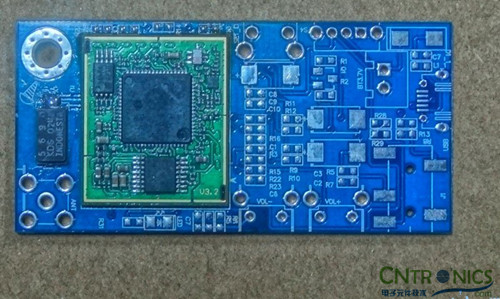

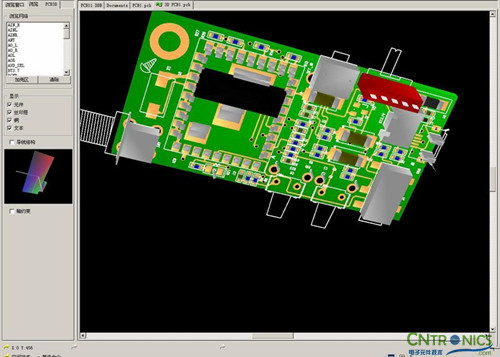

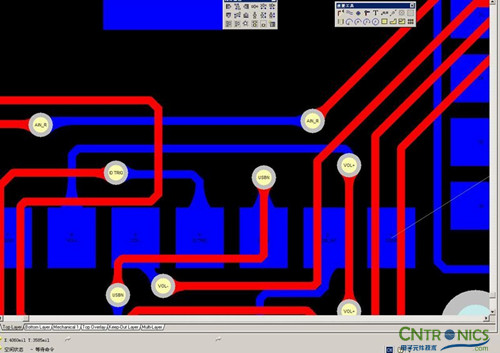

PCB板画好后发给厂家打样

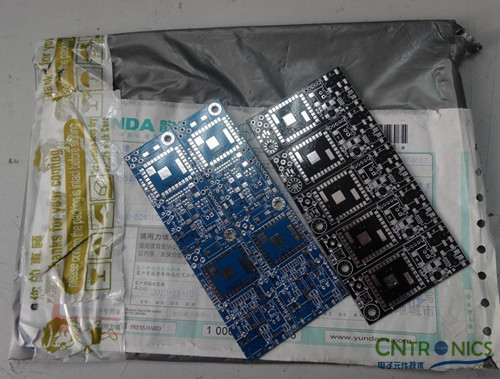

漫长的等待，终于回来了


就这几块打板费去我100大洋，还不包邮

[page]

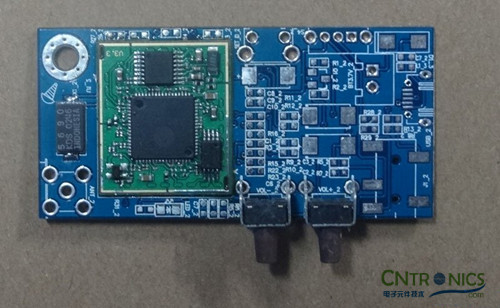

模块焊接



接收焊接

[page]

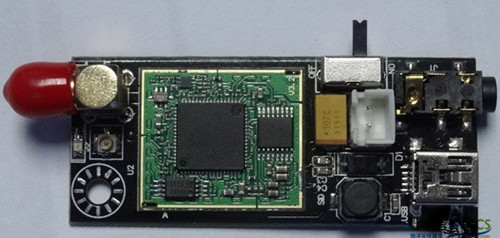

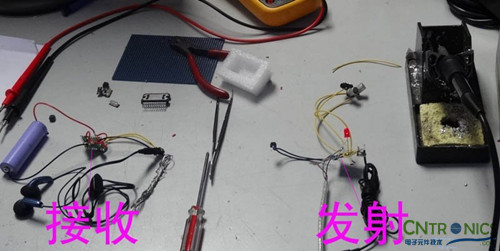

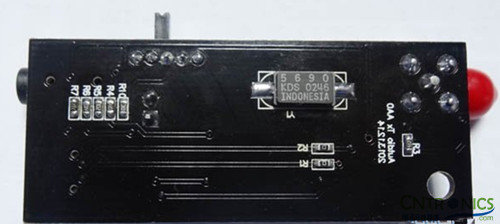

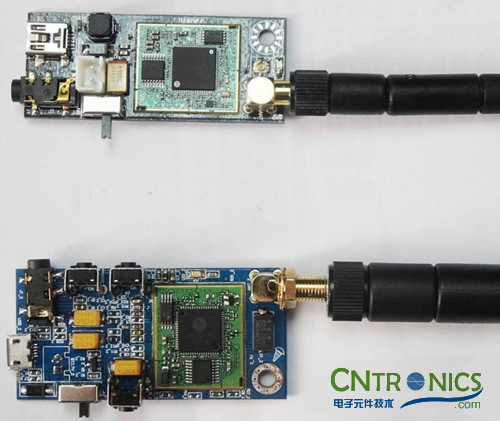

发射焊接完成





模块部件描述
