DIY的福音!自制小音箱的三种方案

发布时间:2013-12-05 责任编辑:eliane

【导读】喜欢DIY的朋友们有福了!小编为大家推荐自制小音箱的三种方案,三种方案各具特色,有的外围元件少、失真小,有的装配简单、功率大、保真度高等等,任君选择!三种方案都很适合无线电爱好者和音响发烧友DIY、学生组装。来看看方案详情吧!

DIY小音箱方案一:

一、电路说明

Q1是激励放大管,它给功率放大输出级以足够的推动信号;R1、RP2是Q1的偏置电阻;R3、D1、RP3串联在Q1集电极电路上,为Q3提供偏置,使其静态时处于微导通状态,以消除交越失真;C3为消振电容,用于消除电路可能产生的自激;Q2、Q3是互补对称推挽功率放大管,组成功率放大输出级;C2、R4组成“自举电路”,R4为限流电阻。

二、电路调试

接上3-6V直流电源,调节RP2,使Q2、Q3中点电压为1/2电源电压;调节RP3,使功放输出级静态电流为5-8mA;反复调节RP2、RP3使其两个参数均达到上述值。

三:主要是利用三极管来实现。

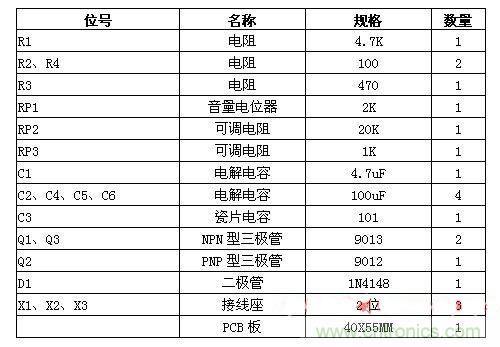

元器件清单:

DIY小音箱的三种方案

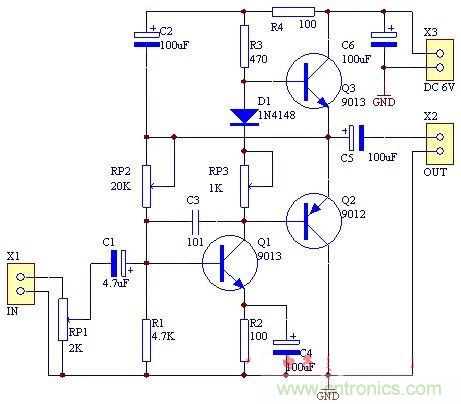

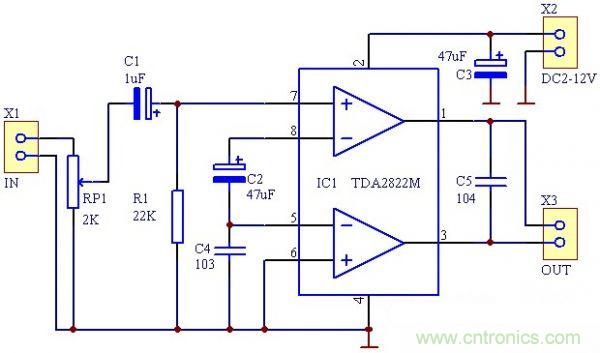

电路图:
DIY小音箱的三种方案
[page]
DIY小音箱方案二:

一:TDA2822M是意法半导体(ST)早期专门为便携式录放音设备开发的双通道单片功率放大集成电路,具有低交越失真和低静态电流的特点,适用于立体声和桥式放大(BTL)方式。TDA2822M还有一个独特之处就是工作电压范围很宽,在2V-12V范围内都可以正常工作,不过除非是用于耳机放大器,最好还是让TDA2822M工作于3V以上电压。
本电路是用一块TDA2822M功放集成电路接成单声道的桥式放大(BTL)方式,很少的外围元件,不用装散热器,放音效果也令人满意。

二、参数:
电源电压:2V-12V
输出功率:2W(1KHz,8Ω,9V,10%总失真)
静态电流:≤9mA(Vcc=3V)
谐波失真:0.2%(1kHz,8Ω~32Ω)
闭环增益:39dB(典型值)
负载范围:≥4Ω

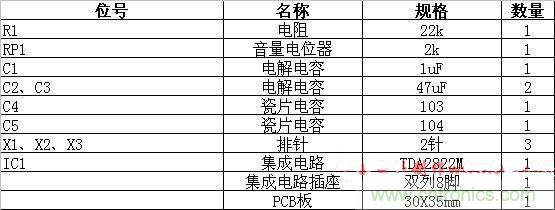

元器件清单:

DIY小音箱的三种方案

电路图:

DIY小音箱的三种方案
[page]
DIY小音箱方案三:

一、电路说明:

本套件是以集成电路TDA2030A为中心组成的功率放大器,具有失真小、外围元件少、装配简单、功率大、保真度高等特点,很适合无线电爱好者和音响发烧友自制,学生组装。电路中D1—D4为整流二极管,C11为滤波电容,C12为高频退耦电容;RP1为音量调节电位器;IC1、IC2是两个声道的功放集成电路;R1、R2、R3、C2(R7、R8、R9、C7)为功放IC输入端的偏置电路,由于本电路为单电源供电,功放IC输入端直流电压为1/2电源电压时电路才能正常工作;R4、R5、C3(R10、R11、C8)构成负反馈回路,改变R4(R10)的大小可以改变反馈系数。C1(C6)是输入耦合电容,C4(C9)是输出耦合电容;在电路接有感性负载扬声器时,R6、C5(R12、C10)可确保高频稳定性。

信号流程:音频信号从X1输入经音量电位器RP1,再由C1(C6)耦合,进入IC1(IC2)的1脚,由集成电路放大后从4脚输出,经输出耦合电容C4(C9)到达X2。

二、性能参数:
输入电压:AC≤15V
输出功率:Po=5W+5W(RL=4Ω)
输出阻抗:4—8Ω

三:如果采用的是直流电,那么电路图中左下角的整流电路就可以忽略。

元器件清单:

DIY小音箱的三种方案

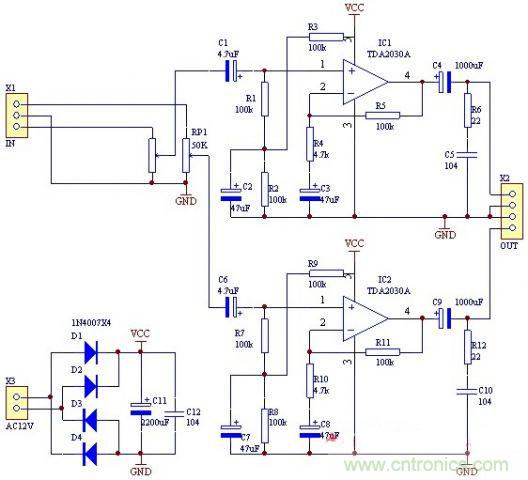

电路图:

DIY小音箱的三种方案

更详细的小音箱方案详情可参照PDF文档:http://bbs.cntronics.com/thread-230554-1-1.html
