什么是绕线电阻?和普通电阻的区别是什么?

发布时间:2018-12-12 责任编辑:xueqi

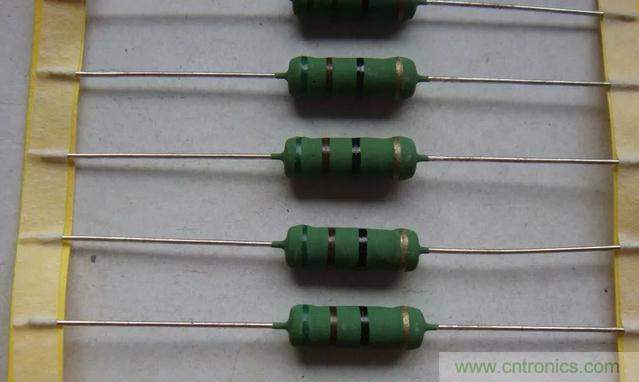

【导读】线绕电阻是固定电阻的一种。线绕电阻器是用电阻丝绕在绝缘骨架上构成的。电阻丝一般采用具有一定电阻率的镍铬、锰铜等合金制成。绝缘骨架是由陶瓷、塑料、涂覆绝缘层的金属等材料制成管形、扁形等各种形状。电阻丝在骨架上根据需要可以绕制一层,也可绕制多层,或采用无感绕法等。绕线电阻主要适用于精密仪表、电讯仪器、电子设备等交直流电路中作分压、降 压、分流及负载电阻用。

特点

1、电阻丝选用康铜、锰铜、镍铬等合金材料制成,具有很好的稳定性和过负载能力。
2、电阻丝同焊脚引线之间采用压接方式,应用时如负载出现短路现象,可迅速在压接处熔断,保护电路。
3、由于采用工业高频电子陶瓷外壳和矿质材料包封,具有优良的绝缘性能,电阻可达100MΩ以上,且散热好,功率大。
4、电阻丝被严密包封于陶瓷电阻体内部,具有优良的阻燃、防爆特性。

优缺点

绕线电阻器的优点:阻值精度极高,工作时噪声小、稳定可靠,温度系数小,能承受高温,在环境温度170℃下仍能正常工作。

绕线电阻器的缺点:体积大、阻值较低,大多在100KΩ以下。另外,由于结构上的原因,其分布电容和电感系数都比较大,不能在高频电路中使用。

应用

绕线电阻器主要用来在低频交流电路中发挥降压、分流、负载、反馈、转能、匹配等作用,或在电源电路中起到吸收器和分压器的作用,也可用作震荡回路和变压器内衰减调整及脉冲形成电路中的分流器。此外,也可用于整流器中滤波级电容器的放电和消火花。同时可广泛应用于家电、医疗设备、汽车行业、铁路、航空、军用设备仪器等领域。

和普通电阻的区别

1、线绕电阻可以做得阻值很小、也可以做的误差很小,用在比较精密的场合。
2、线绕电阻是线圈形式,有一定的电感量和电容量,不适用于频率较高的电路里。
3、线绕电阻耐热性能比较好,适用于制做大功率电阻,高温时不易烧坏。

和碳膜金属膜电阻的区别

1、碳膜电阻器
将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低,是目前应用最广泛的电阻器。

2.金属膜电阻器。
用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。 金属膜电阻比碳膜电阻的精度高,稳定性好,噪声, 温度系数小。在仪器仪表及通讯设备中大量采用。

3.金属氧化膜电阻器
在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物,所以高温下稳定,耐热冲击,负载能力强。

4.绕线电阻器
用高阻合金线绕在绝缘骨架上制成,外面涂有耐热的釉绝缘层或绝缘漆。
绕线电阻具有较低的温度系数,阻值精度高, 稳定性好,耐热耐腐蚀,主要做精密大功率电阻使用,缺点是高频性能差,时间常数大。
