【导读】PCB设计既要考虑各种信号的走向又要顾虑到能量的传递，干扰与发热带来的苦恼也时时如影随形。看似复杂，但实际上总结归纳起来非常清晰，可以从这两个方面去入手：布局和排线。
说得直白一些就是：“怎么摆”和“怎么连”。
听起来是不是非常easy？让我们先来梳理下“怎么摆”：
1、遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局。这个和吃自助餐的道理是一样的：自助餐胃口有限先挑喜欢的吃，PCB空间有限先挑重要的摆。
2、布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件。布局应尽量满足以下要求：总的连线尽可能短，关键信号线最短；去耦电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短 ；减少信号跑的冤枉路，防止在路上出意外。

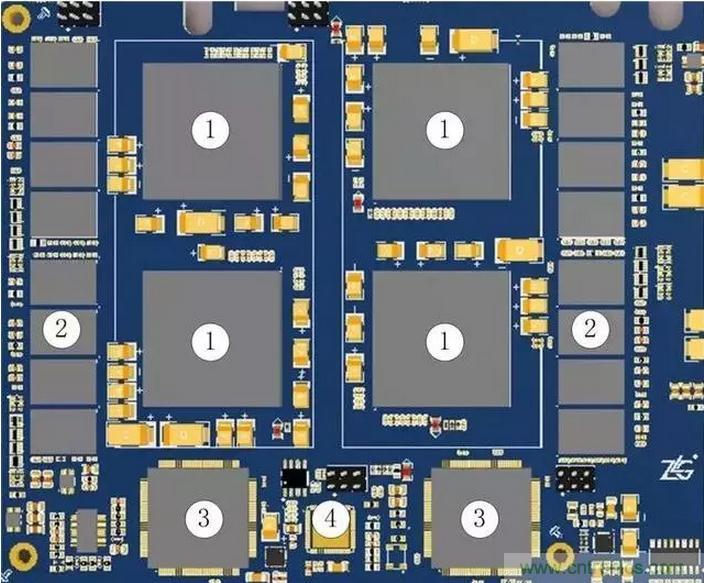

先大后小，先难后易
3、元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元器件周围要有足够的空间，弄得太挤局面往往会变得很尴尬。
4、 相同结构电路部分，尽可能采用“对称式”标准布局；按照均匀分布、重心平衡、版面美观的标准优化布局。

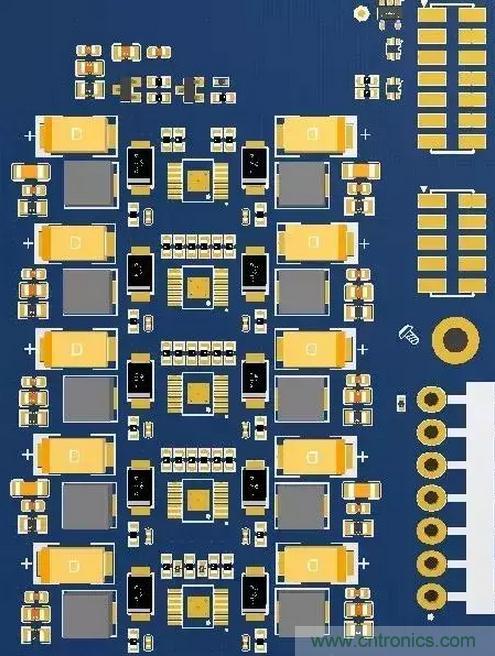

均匀分布、重心平衡
5、同类型插装元器件在X或Y方向上应朝一个方向放置。同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
统一极性布局

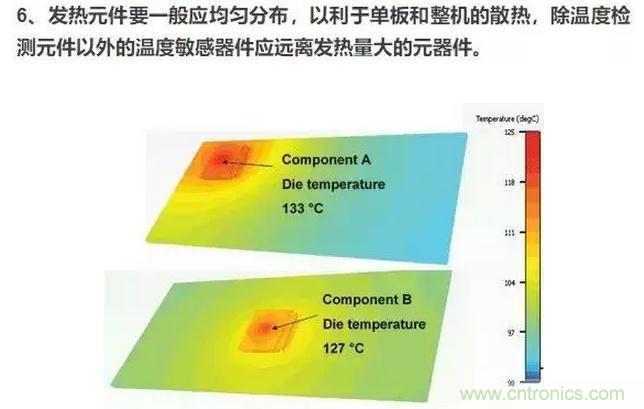

发热元器件均匀分布

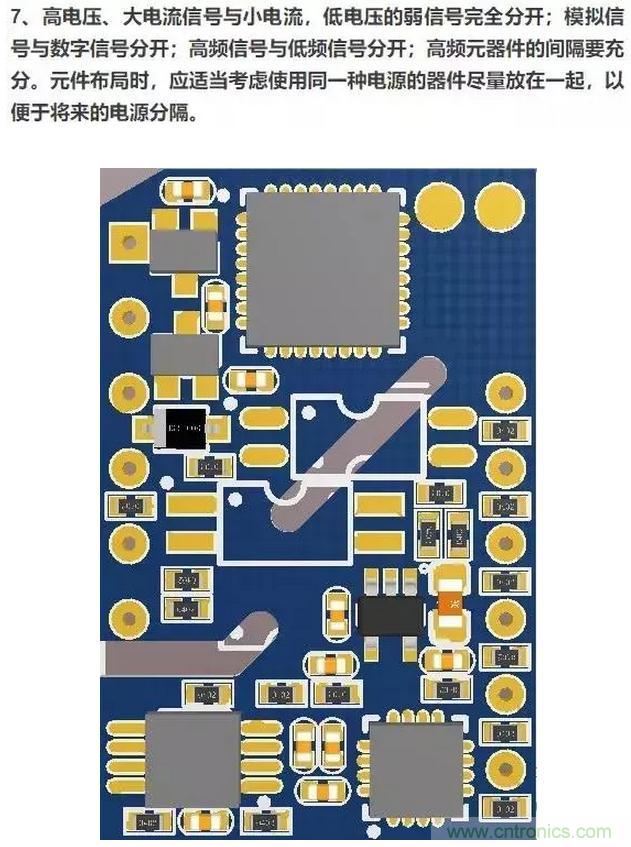

电源分隔

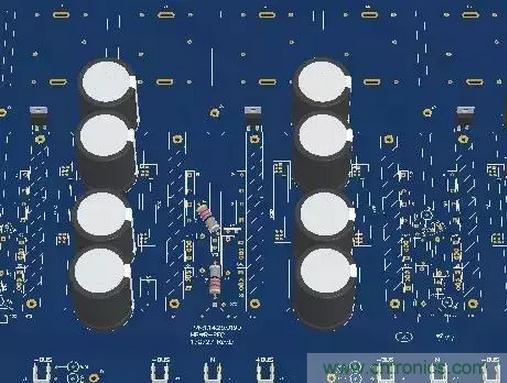

PCB布局示例

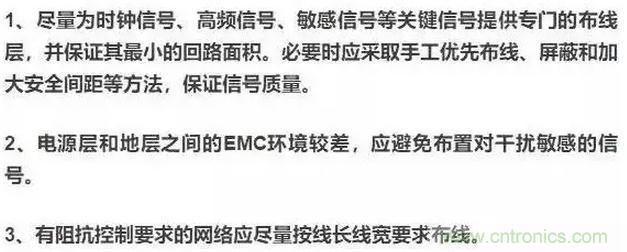

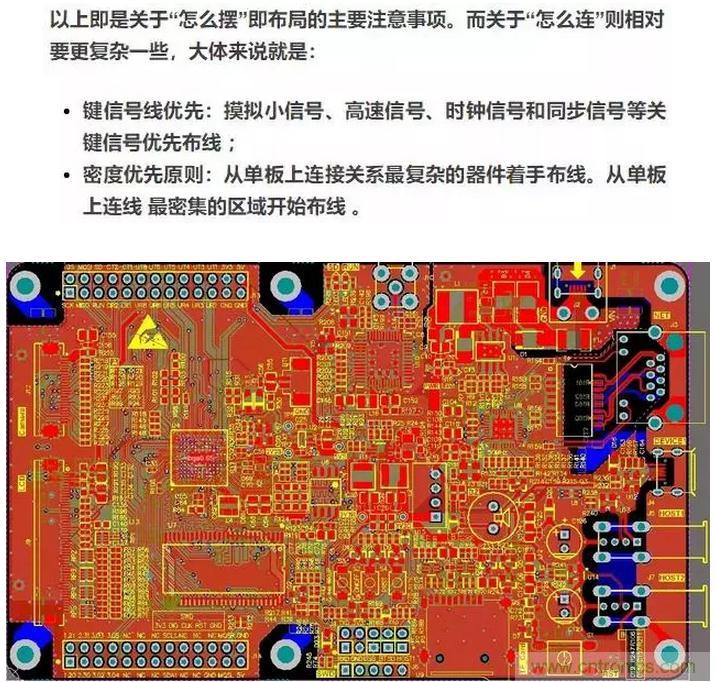

而布线的自助指南可以简单的总结为：
