继电器控制电路与PLC梯形图转换详解

发布时间:2019-01-18 责任编辑:xueqi

【导读】继电器接触器控制系统经过长期的使用,已有一套能完成系统要求的控制功能并经过验证的控制电路图,而PLC控制的梯形图和继电器接触器控制电路图很相似,因此可以直接将经过验证的继电器接触器控制电路图转换成梯形图。

一、继电器控制电路与PLC梯形图详解

1、点动电路

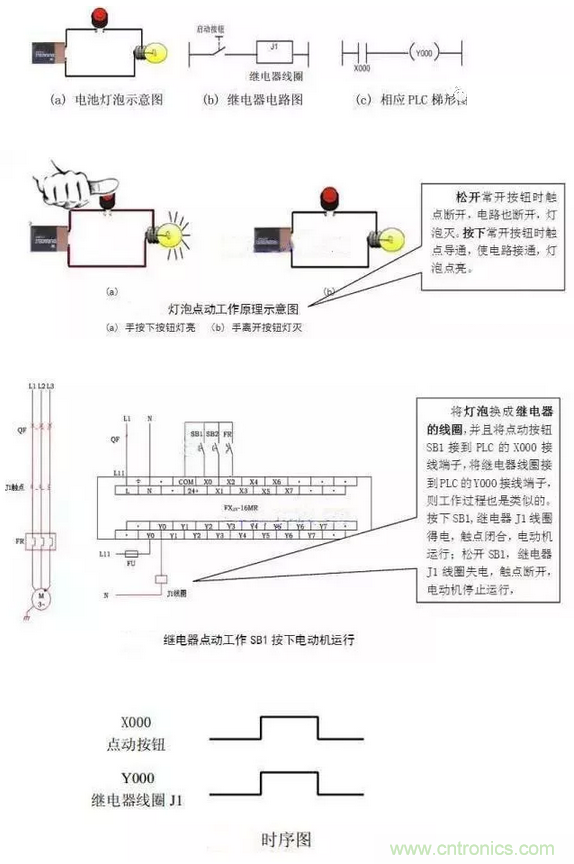

功能介绍:点则动,松则不动,即按下按钮开,松开按钮停


2、带停止的自动保持电路

(1)、功能介绍

为保持电路状态的一种基本形式,主要用于保持外部信号状态


(2)、工作原理

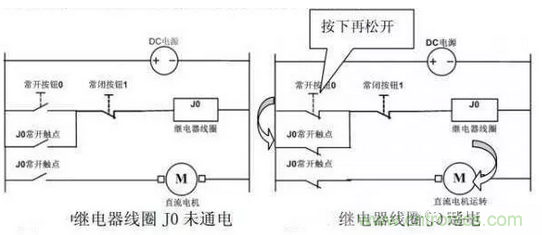

开机 = 按下常开按钮0 → 继电器线圈J0得电 → J0常开主触点闭合 → 电机得电开机、同时J0常开辅助触点自锁 → 电机继续运行,如图2-8。

停机 = 按下常闭按钮1 → 继电器线圈J0失电、同时J0辅助触点断开→ 电机失电停机,如图2-7。

(3)、电路应用

下面我们对继电器线圈未通电和通电前后进行比较:


二、继电器控制电路转换为PLC梯形图法

继电器接触器控制系统经过长期的使用,已有一套能完成系统要求的控制功能并经过验证的控制电路图,而PLC控制的梯形图和继电器接触器控制电路图很相似,因此可以直接将经过验证的继电器接触器控制电路图转换成梯形图。主要步骤如下:

1、熟悉现有的继电器控制线路。

2、对照PLC的I/O端子接线图,将继电器电路图上的被控器件(如接触器线圈、指示灯、电磁阀等)换成接线图上对应的输出点的编号,将电路图上的输入装置(如传感器、按钮开关、行程开关等)触点都换成对应的输入点的编号。

3、将继电器电路图中的中间继电器、定时器,用PLC的辅助继电器、定时器来代替。

4、画出全部梯形图,并予以简化和修改。

这种方法对简单的控制系统是可行的,比较方便,但较复杂的控制电路,就不适用了。

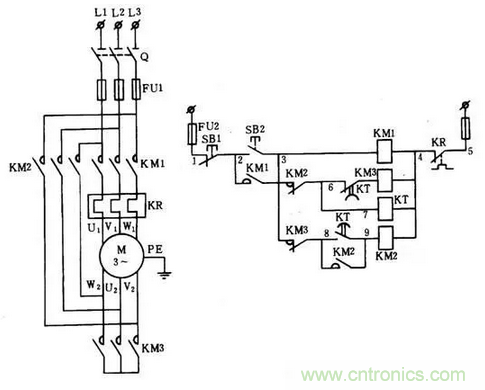

【例1】1-为电动机Y/△减压起动控制主电路和电气控制的原理图。

1、工作原理如下:按下启动按钮SB2,KM1、KM3、KT通电并自保,电动机接成Y型起动,2s后,KT动作,使KM3断电,KM2通电吸合,电动机接成△型运行。按下停止按扭SB1,电动机停止运行。


1- 电动机Y/△减压起动控制主电路和电气控制的原理图

2、I/O分配

输入 输出

停止按钮SB1:I0.0 KM1:Q0.0 KM2: Q0.1

起动按钮SB2:I0.1 KM3:Q0.2

过载保护FR: I0.2

3、梯形图程序

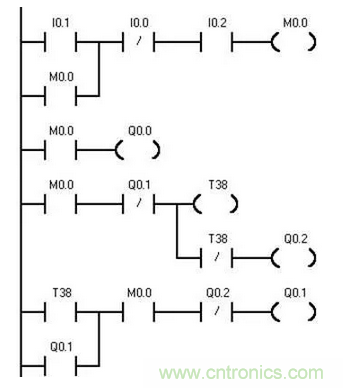

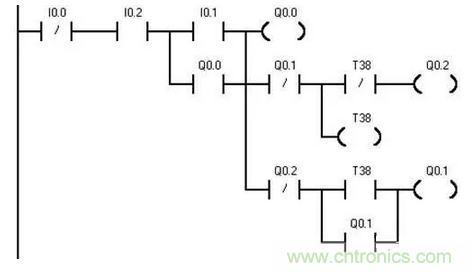

转换后的梯形图程序如图2所示。按照梯形图语言中的语法规定简化和修改梯形图。为了简化电路,当多个线圈都受某一串并联电路控制时,可在梯形图中设置该电路控制的存储器的位,如M0.0。简化后的程序如图3-所示。

2- 例1梯形图程序

3-例1简化后的梯形图程序
