详解低频压控振荡器电路图

发布时间:2019-05-06 责任编辑:lina

【导读】此电路具备良好的线性和精度,输出为每秒1000个脉冲时,误差只有1%。如果每秒10个脉冲,其误差可以减少到0.001%。

此电路具备良好的线性和精度,输出为每秒1000个脉冲时,误差只有1%。如果每秒10个脉冲,其误差可以减少到0.001%。

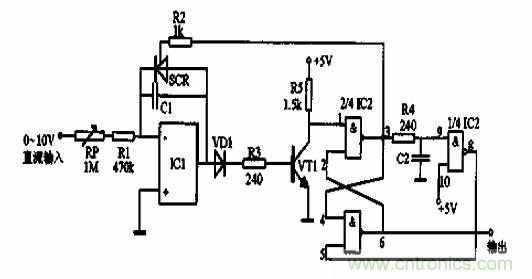

详解低频压控振荡器电路图

由于可控硅整流器SCR的阴极是连接到运算放大器的相加点。所以应采用负电压控制。对于正输入电压可以倒相后输入。

电路复位是由R-S触发器和延时倒相器来完成。平时触发器Q输出端为低电平,故可控硅SCR截止,积分器的输出通过二极管VD1加至三极管VT1的基极。当积分器输出达到大约1.4V的时候,晶体管导通,使触发器置位。此时触发器的Q输出变成高电平,可控硅SCR导通,积分电容放电。Q输出的高电平经1us延时和倒相后使触发器复位,积分电容C放电到大约0.7V的时候,可控硅截止,于是第二个积分周期开始。
