【导读】做机械的，能够看懂电气电路图形符号，简直是锦上添花！所以我们今天就来说一些电压、电流、电池等常用的电气电路图形符号！
常用电气电路的图形符号
一、电压、电流、电池的图形符号

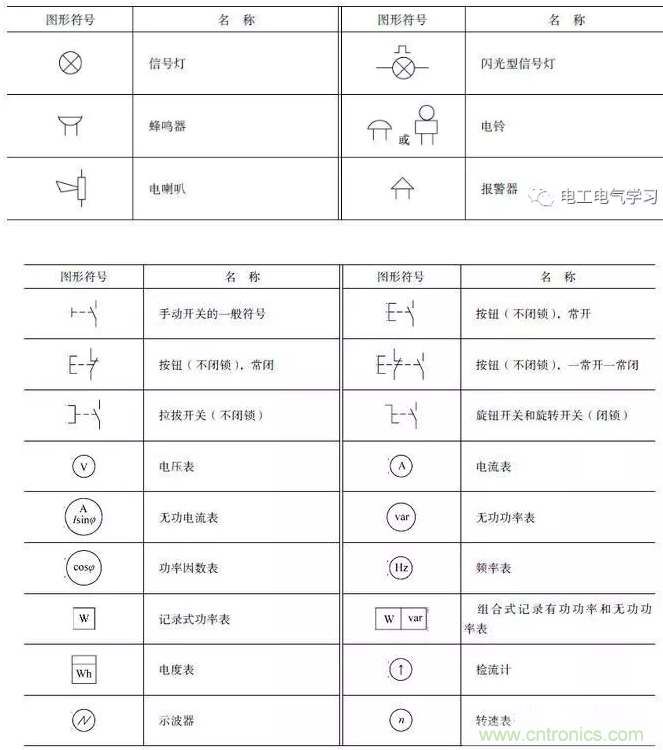

二、信号灯、信号器件、按钮、旋钮开关和测量仪表的图形符号

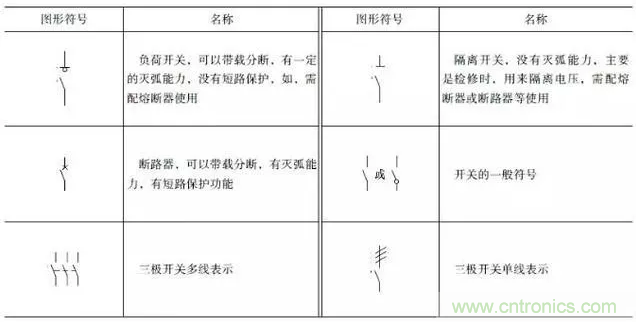

三、负载开关的图形符号

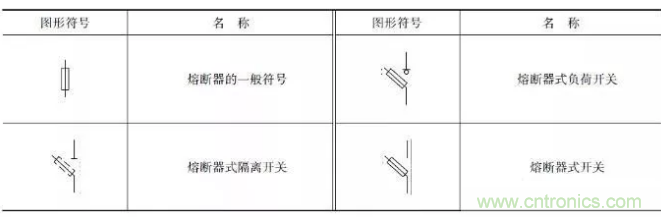

四、熔断器的图形符号

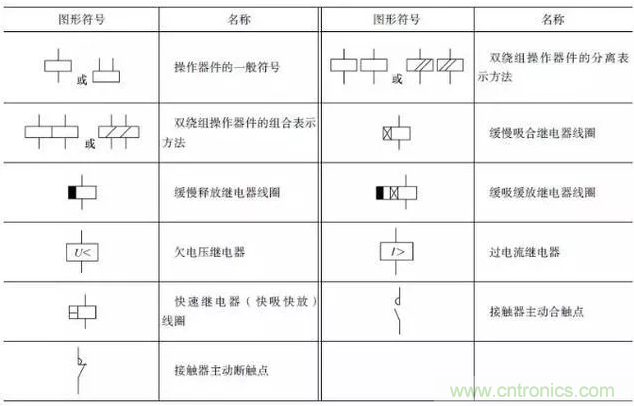

五、继电器、接触器、接触器触点和操作器件的图形符号

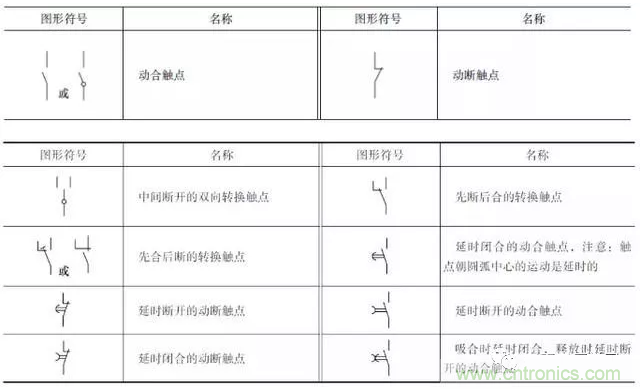

六、开关触点的图形符号

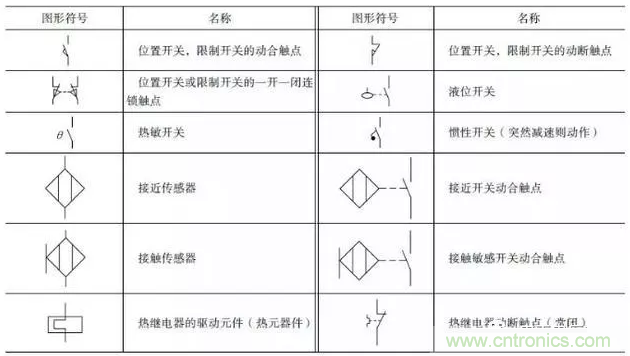

七、敏感开关和传感器的图形符号

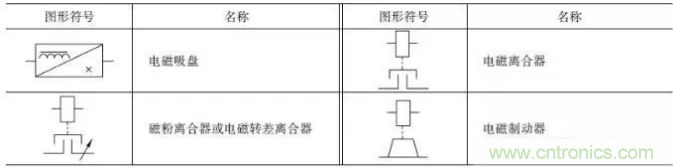

八、电磁离合器、电磁制动器、电磁吸盘的图形符号
九、避雷器、导线、连接器件和接地的图形符号

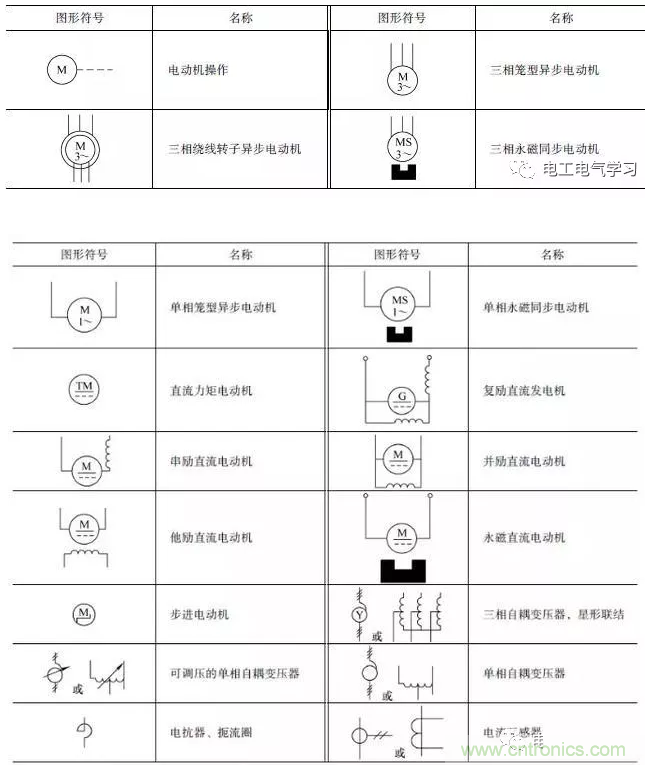

十、电动机和变压器的图形符号

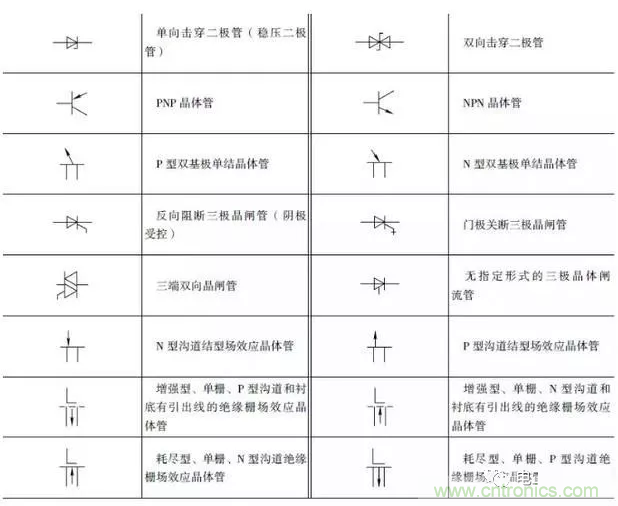

十一、电子元器件的图形符号
如此多的图标，需要花些时间记住，但都是很有用的哟。
