你知道怎么为电路板镀锡吗?

发布时间:2019-10-23 责任编辑:xueqi

【导读】也许你刚刚完成项目中电路板的蚀刻环节,一切看起来很成功。但你也会知道,随着时间的推移,电路板上的铜走线会慢慢变黑、变绿。本文将介绍一种在电路板的铜走线上镀锡的简单方法。如果你已经准备好所有材料,那就再好不过了!

为电路板镀锡?


准备好焊料、助焊剂、焊芯以及助焊剂清洁剂之后,就可以进行下一步操作了。如果你的材料不全,我会在本文末尾附上零件清单,以便你准备相关材料。

首先将焊料助焊剂涂在裸板上——请务必涂抹充足的剂量。然后在一条吸锡带上镀上一些焊料。如下图所示,确保吸锡带上有足够的焊料。

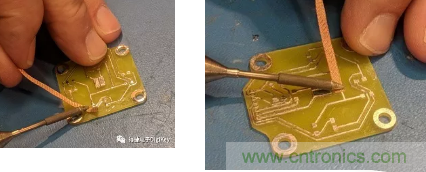

接着将吸锡带放到电路板上。用烙铁加热吸锡带,当看到焊料已经融化在吸锡带上时,就在走线上轻轻“拖动”吸锡带。在所有的走线上重复执行此操作。如果在你在拖动吸锡带时碰到了一些小型铜走线区域,不要担心,我们会在后面的步骤中进行清洁。

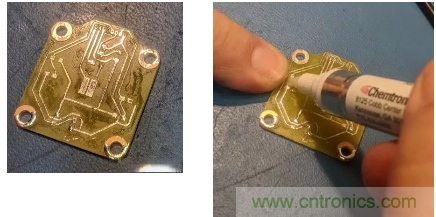

完成后的效果如下图所示。你可以看到,电路板的表面有些粗糙,上面有残留的助焊剂,还有一些吸锡带遗漏的区域。接下来就要开始清洁了。再次在整个电路板上涂上足够的助焊剂。


剪去吸锡带的尾端,以继续使用剩下的干净部分。将吸锡带放在电路板走线上,并用烙铁加热吸锡带。当焊料开始融化时,再次轻轻“拖动”吸锡带。这可以去除多余的焊料,如果遗漏了任何区域,就将焊料拖到这些区域中即可。此举旨在使电路板走线上只留下薄薄一层焊料。对整个电路板进行此操作并再涂一些助焊剂(如果需要)。


接下来用一些助焊剂清洁剂和一小块布来清洁电路板。如下图所示,将助焊剂清洁剂喷在布料上。用力压住电路板,同时用沾有助焊剂清洁剂的湿布以画圈的方式清洁电路板。


然后用一块干净的干布将电路板“擦亮”。在此过程中要稍微用点力,这样焊料涂层会更有光泽。


电路板镀锡和清洁完成后的效果如下图所示。(可以看到擦亮之后,中间的矩形焊板闪闪发光)。


有了这层薄薄的焊料涂层,你电路板上的铜走线就不会再变绿了,而且镀锡铜走线会更易焊接。

在整个操作过程中,我喜欢使用的产品如下:

Kester的20AWG无需清洁的焊料:KE1400-ND

Chemtronics的助焊剂点胶笔:CW8400-ND

Chemtronics的焊料清除吸锡带:CW10-25-ND

3M Novec助焊剂清洁剂:3M155811-ND

如果你已经有其他类似的产品,也可以继续使用。

来源: Digi-Key
