【导读】ADHV4702-1 是一款高压(220 V)、单位增益稳定精密运算放大器。ADI新一代专有半导体工艺和创新架构使该精密运算放大器能够以±110 V的对称双电源、非对称双电源或220 V单电源供电。
ADHV4702-1 是一款高压(220 V)、单位增益稳定精密运算放大器。ADI新一代专有半导体工艺和创新架构使该精密运算放大器能够以±110 V的对称双电源、非对称双电源或220 V单电源供电。
1. 业界首款220 V精密运算放大器
ADHV4702-1具有170 dB的典型开环增益(AOL)和160 dB的典型共模抑制比(CMRR)。ADHV4702-1的最大输入失调电压(VOS)漂移为2 µV/°C，输入电压噪声为8 nV/√Hz。ADHV4702-1出色的直流精度与出色的动态性能相辅相成，小信号带宽为10 MHz，压摆率为74 V/µs。ADHV4702-1的输出电流典型值为20 mA。此外，它还具有一些独特功能，例如可调供电电流、升压电路和EPAD焊盘因为与内部隔离可以灵活的加偏置电压，这些功能让其成为各类应用的理想高压解决方案。

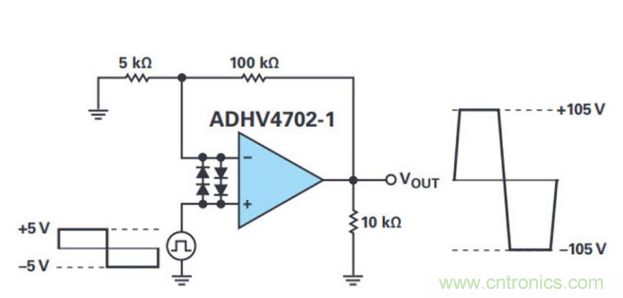

图1. ADHV4702-1输出摆幅电路及能力。
2. 应用
ADHV4702-1是市场上第一款提供高电压和精密性能的小尺寸放大器。ADHV4702-1解决了多个设计难题，可以用于多种不同应用，例如自动测试设备、生命科学、激光雷达和医疗健康。在自动测试设备应用中，此器件可用于测量高压侧的电流，以及生成精准的高压电源。在生命科学领域，ADHV4702-1可以对质谱系统实施精准的高压控制。在激光雷达应用中，它可以用于精确控制APD偏压。在医疗应用中，本产品可用于准确控制硅光电倍增管的偏压点。
图2. ADHV4702-1精密性能。
312引脚、7 mm × 7 mm LFCSP封装
ADHV4702-1采用12引脚、7mm × 7mm引线框架芯片级封装(LFCSP)，带有裸露焊盘，符合国际电工委员会IEC 61010-1爬电距离和电气间隙标准。采用这种封装之后，无需使用DC-DC转换器和浮动电源等支持组件，因此大幅缩小了解决方案的尺寸，并简化了系统架构。

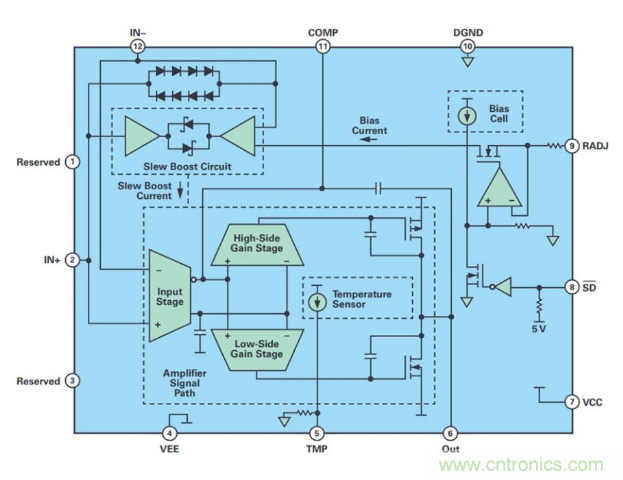

图3. ADHV4702-1功能框图。

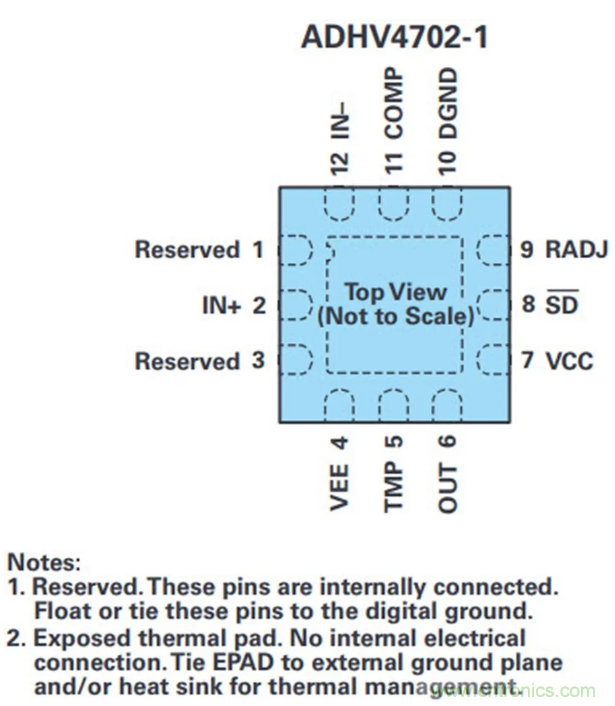

图4. ADHV4702-1引脚配置。
ADHV4702-1
● 宽工作电压范围
● 双电源：±12 V 至 ±110 V
● 不对称电源供电：24 V 至 220 V
● 宽输入共模电压范围：轨道 3 V
● 高共模抑制比：160 dB（典型值）
● 高 AOL：170 dB（典型值）
● 高压摆率
● 74 V/μs（典型值）
● 24 V/μs 典型值，带外部输入钳位二极管
● 低输入偏置电流：2 pA（最大值）
● 低输入失调电压：最大值 1 mV
● 低输入失调电压漂移：最大值 2μV/°C
● 低输入电压噪声：10 kHz 时为 8 nV/√Hz（典型值）
● 宽小信号带宽：10 MHz（典型值）
● 电阻可调静态电流：0.6 mA 至 3 mA (VS = ±110 V)
● 单位增益稳定
● 热监控
● 小尺寸：12 引脚 7 mm × 7 mm LFCSP，符合 IEC 61010-1 间距标准
● 关断模式
（来源：亚德诺半导体）
