【导读】在技术支持过程中，常常遇到工程师质疑放大器的增益带宽积参数“掺水”啦！！！设计中明明预留很大余量，但是电路的输出波形依然出现失真的情况。其实，在交流信号调理电路的带宽评估中，应该区分对待输入信号是小信号，还是大信号。
在技术支持过程中，常常遇到工程师质疑放大器的增益带宽积参数“掺水”啦！！！设计中明明预留很大余量，但是电路的输出波形依然出现失真的情况。其实，在交流信号调理电路的带宽评估中，应该区分对待输入信号是小信号，还是大信号。如果输入信号是小信号使用增益带宽积参数是合理的，而当输入信号为大信号时，还使用增益带宽积参数进行评将会导致设计缺陷。本篇将通过一个实例分析，压摆率与大信号带宽（满功率带宽）的关系，以及一种快捷仿真满功率带宽的方式。
01、压摆率定义
压摆率（Slew Rate，SR）定义为由输入大信号阶跃变化引起的输出电压变化率，常用单位是 V/μs。如图 2.125，在缓冲器电路的输入端提供一个由最低输入信号到最高输入信号的阶跃变化 Vin，放大器受到压摆率参数的影响，输出信号 Vo 对于大信号的响应以最快的变化速率（dV/dt）上升，直到输出信号达到与输入信号等幅值。

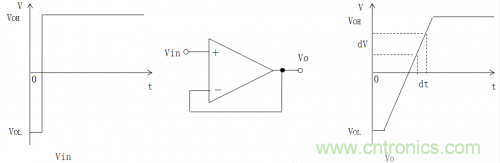

图 2.125 压摆率参数工作示意图
应当注意放大器上升、下降过程中的压摆率可能不同，以及压摆率参数的测试条件。如图 2.126，在±5V 电源供电，增益为 1 倍的电路中，ADA4807 输出 5V 阶跃信号。在信号的上升沿，从峰值的 20%提高到 80%时，压摆率(SR+)为 225V/μs。在信号的下降沿，从峰值的 80%下降到 20%时，压摆率(SR-)为 250V/μs。

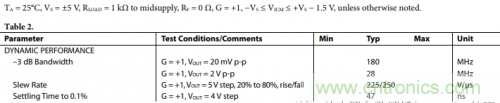

图 2.126 ADA4807 动态性能参数
在数据手册中，没有明确提供压摆率参数的放大器，可以使用大信号瞬态响应图。如图 2.127，估读Δt、ΔV，按照压摆率定义估算压摆率的范围。

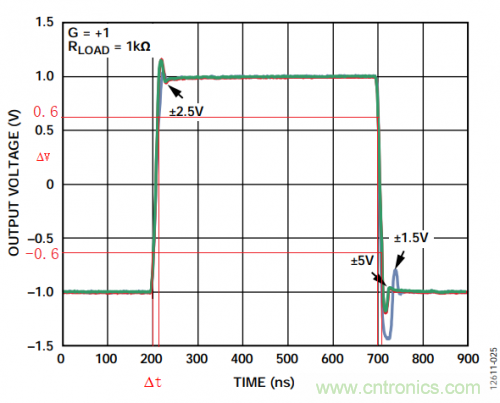

图 2.127 ADA4807 大信号瞬态响应
02、压摆率与满功率带宽的关系
虽然在数据手册中可以获得压摆率参数，但是在工程师设计中最终需要的是大信号带宽，即满功率带宽（Full Power Bandwidth，FPBW）。它是指放大器在指定闭环增益与指定负载的条件下，输入正弦波时，输出为指定最大幅度，在此状态下增大输入信号的频率直到输出信号因为压摆率限制导致失真的频率点。
满功率带宽的计算过程如下：
输入信号是峰峰值为 Vpp，频率为 f 的正弦波，通过单位增益电路的输出电压为式 2-75。
输出电压对时间求导，得到式 2-76。
当 dv/dt 达到最大时，函数式为 2-77。
式中 MAX 表示在函数 cos 等于 1 的时候取得最大值。即在 Sin 信号 t =0 时的压摆率值。此时，对应的信号频率就是满功率带宽，式 2-77 变换为式 2-78。
由式 2-78，调整为满功率带宽的函数式，如式 2-79。
可见，满功率带宽由压摆率和信号峰峰值决定。当压摆率为常数时，信号峰峰值越大，满功率带宽越小。如图 2.126，ADA4807 的上升压摆率为 225V/μs，当输入信号峰峰值为 2V 时，其满功率带宽为 17.9MHz。当信号峰峰值为 4V 时，其满功率带宽仅为 8.95MHz。所以在大信号作输入激励的 ADA4807 应用电路中，仍然使用增益带宽积（-3dB 带宽为 180MHz）进行设计，必然会导致电路输出信号失真。
03、压摆率与满功率带宽实例分析
去年 4 月中旬，笔者接触到一位刚刚成立工作室的工程师，在首款产品研发中，将 AD8065 设计为电路第二级的缓冲器，调试中发现输出信号产生失真。
电路如图 2.136，输入信号是幅值为±0.1~±1V ,频率为 10~30MHz 的正弦波，工程师反馈在输入信号为±1V，信号频率超过 20MHz 时，AD8065 的输出信号会产生失真。如图 1，工程师对比过 AD8065 的 -3dB 信号带宽为 145MHz 没有发现异议。

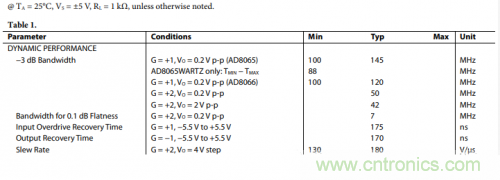

图 1 AD8065 动态性能参数
笔者向工程师解释问题在于±0.1~±1V 的信号属于大信号范围，应该使用压摆率计算全功率带宽的方法进行评估。AD8605 在±5V 供电，输入信号峰峰值为 2V，满功率带宽为：
该问题如果工程师在方案选型阶段使用 LTspice 进行仿真完全可以暴露设计漏洞，规避压摆率限制问题，高效优质地完成硬件设计工作。如图 2.136，将信号源 V3 设置为正弦波，峰峰值为 2V，频率设置可变参量 f，变化范围是 10~30MHz，以 4MHz 为步长。

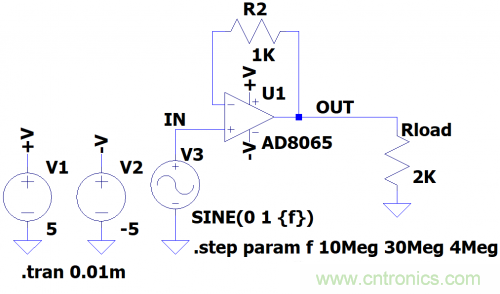

图 2.136 AD8605 缓冲电路
AD8065 的输出信号对比输入信号的仿真结果，如图 2.137。当输入信号频率为 10MHz、14MHz 时，输出完全跟随输入；当信号频率为 18MHz 时，其输出稍有失真；当信号频率为 22MHz 时，其输出明显失真；当信号频率为 26MHz、30MHz 时，其输出受压摆率限制完全失真成为三角波，斜率为压摆率。

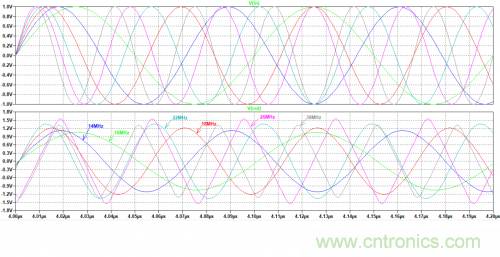

图 2.137 AD8065 缓冲电路的满功率带宽仿真结果
将电路中 AD8065 替换为笔者推荐的 ADA4817，再次进行仿真。如图 2，数据手册中，提供了 ADA4817 在±5V 供电，4V 阶跃的条件下，压摆率典型值为 870V/μs，以及输入信号为 3.3V，电路增益为 2 倍时满功率带宽典型值为 60MHz。

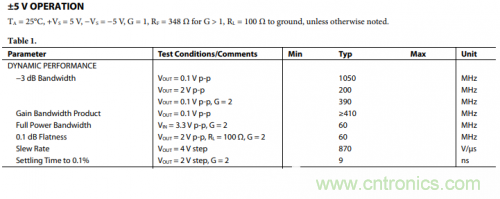

图 2 ADA4817 动态性能参数
结果如图 2.138，输入正弦信号峰值为±1V,在频率为 10~30MHz 范围内，输出信号 V（out）完全跟随与输入信号 V（in）变化而变化，没有再发生失真现象。
图 2.138 ADA4817 缓冲电路的满功率带宽仿真结果
