在做浪涌测试时，总是提到的参数是设备所能承受的浪涌电压，如差模 2KV，共模 4KV 等。在选用防浪涌所用的 TVS 时，也就经常考虑这个问题，TVS 哪个参数能对应出不同的浪涌电压值。
在 TVS 选型时，有很多参数需要考虑，如钳位电压、击穿电压、脉冲峰值电流和负载电容等。这里不讨论其他参数，只关注如何计算出所能承受的浪涌电压。

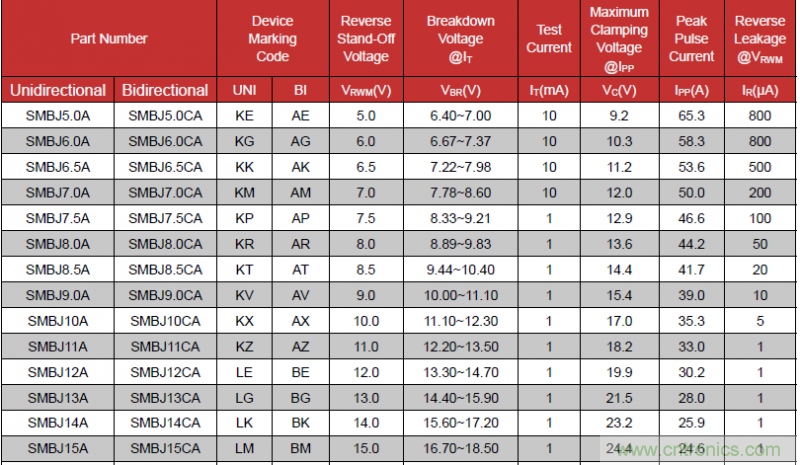

以 SMBJ15A 为例，下图中提到了的两个参数：最大钳位电压和脉冲峰值电流，其承受的最大浪涌功率为 最大钳位电压 * 脉冲峰值电流 = 24.4V * 24.6A = 600.24W。这也是我们常说的 SMB 系列 TVS 能承受 600W 功率。如果没有特殊说明，这个功率是在 10/1000us 浪涌测试波形下测量的。

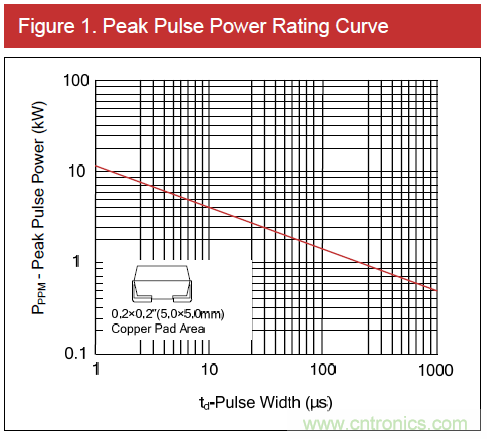

实际产品中，最常用的浪涌测试波形为 1.2/50us 和 10/700us，如何将 TVS 承受浪涌功率从 10/1000us 波形下换算到其他波形呢，这就需要看 Spec 中的另一个曲线图：
通过上图可以查出，1.2/50us 波形所对应脉冲宽度 50us，对应峰值功率为 2200W 左右。那么这种情况下，反算脉冲峰值电流为 2200W / 24.4V = 90.16A。
如果 SMBJ15A 放在电源端口，在共模时，浪涌发生器内阻为 12 欧姆，那么所能承受的电压为：90.16A * 12ohm = 1082V;
如果 SMBJ15A 放在电源端口，在差模时，浪涌发生器内阻为 2 欧姆，那么所能承受的电压为：90.16A * 2ohm = 180.3V;
如果 SMBJ15A 放在非对称信号端口，无论差模共模，浪涌发生器内阻为 42 欧姆，那么所能承受的电压为：90.16A * 42ohm = 3786.9V。
从上面我们可以看出，一个 TVS 所能承受的最大浪涌电压，不仅与自身的参数相关(最大承受功率、钳位电压等)，也和其在电路的位置息息相关(浪涌发生器的内阻值非常重要)。
