PWM控制方式广泛应用于各种控制系统中，但对脉冲宽度的调节一般采用硬件来实现。如使用PWM控制器或在系统中增加PWM电路[1]等，则本钱高、响应速度慢，而且PWM控制器与系统之间存在兼容题目。另外，控制系统中的信号采样通常是由A/D转换器来完成，因此检测精度要求较高时，调理电路复杂，而且因A/D的位数高，从而使设计的系统本钱居高不下。
本文以应用于温度控制系统为例，先容利用MOTOROLA公司生产的新型单片机MSP430F413内的定时器Time_A设计可以用时间量进行温度采样以及实现PWM调节的方法。为了可在使用少量外围电路的情况下实现控制系统的高精度丈量和控制，一方面用时间量采样，在省往1片A/D的情况下得到12位的高精度；另一方面在定时中断内完全用软件实现PWM调节，以易于进行数据的通讯和显示。该系统在中断内可以解决波形产生的实时在线计算和计算精度题目，可精确、实时地计算设定频率下的脉冲宽度。
1 单片机MSP430F413及定时器
MSP430系列的单片机F413在超低功耗和功能集成上都有一定的特色，可大大减小外围电路的复杂性，它的实时处理能力及各种外围模块使其可应用在多个低功耗领域[2]。MSP430F413中通用16位定时器Timer_A有如下主要功能模块。
(1)一个可连续递增计数至预定值并返回0的计数器。
(2)软件可选择时钟源。
(3)5个捕捉/比较寄存器，每个有独立的捕捉事件。
(4)5个输出模块，支持脉宽调制的需要。
定时器控制寄存器TACTL的各位可控制Timer_A的配置，并定义16位定时器的基本操纵，可选择原始频率或分频后的输进时钟源及4种工作模式。另外还有清除功能和溢出中断控制位。5个捕捉/比较寄存器CCRx的操纵相同，它们通过各自的控制寄存器CCTLx进行配置。
2 时间量采样及PWM控制的实现原理
以应用于温度控制系统为例，先容用定时器实现信号采样和PWM控制的方法。该温度控制系统包括单片机、温度丈量电路、负载驱动电路及电源控制、低电压检测和显示电路等其他外围部分。
单片机MSP430F413中用于丈量和控制温度的主要I/O口有：
P1.0：输出50Hz方波，用于产生三角波。
P1.2：驱动温度控制执行元件，2kHz方波PWM输出。
P2.0：脉宽捕捉。
2.1 单片机端口的中断设置
温度控制系统的50Hz方波输出、PWM输出和输进捕捉都是由定时中断来实现。这3个中断分别由P0、P1和P2口的外围模块引起，属于外部可屏蔽中断。初始化时，对这3个I/O口进行中断设置，并对Time_A控制寄存器TACTL设置，包括输进信号2分频、选用辅助时钟ACLK等。当定义完捕捉/比较寄存器后，重新赋值TACTL，启动定时器，开始连续递增计数。
2.2 脉宽捕捉实现温度值的采样

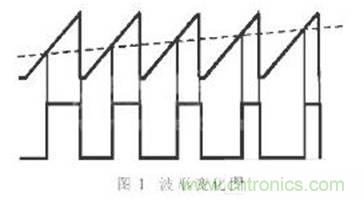

温度丈量电路将温度值转换为电压值，同时单片机产生的50Hz方波经电容充放电电路变换得到同频率的三角波，其电压值切割三角波，从而将温度值转换为相应宽度的脉冲送进单片机。波形变化如图1所示。
通过设置CCTLx中的模式位，可将对应的捕捉/比较寄存器CCRx设定为捕捉模式，用于时间事件的精确定位。假如在选定的输进引脚上发生选定脉冲的触发沿，则定时器计数的值将被复制到CCRx中。根据这一原理，选定P2.0为输进引脚，设置CCTL2为捕捉模式，所测温度值由模拟量经丈量电路转换为脉冲后，P2.0捕捉脉冲下降沿，进进中断T2，得到与温度值一致的单位时间内的脉冲数，存进CCR2作进一步处理。
这样，系统就在不使用A/D转换器的情况下完成了模数转换。由于单片机的时钟精确度高，而且时间量是一个相对精度极高的量，但本系统中用时间量进行温度采样可获得12位的高精度，同时采用50Hz脉冲，可以大大消除工频干扰。这些都为进行精确的温度控制提供了必要的条件。
2.3 PWM信号天生原理
将捕捉/比较寄存器CCR0和CCR1定义为比较模式，它们的输出单元OUT0和OUT1分别对应单片机引脚P1.0（TA0）和P1.2（TA1）。进进比较模式后，假如定时器CCRx的计数值即是比较寄存器x中的值，则比较信号EQUx输出到输出单元OUTx中，同时根据选定的模式对信号置位、复位或翻转。其中：设置EQU0将OUT0信号翻转，信号时钟与定时器时钟同步，这样就可以在P1.0引脚上得到50Hz的方波信号；设置EQU1输出模式为PWM复位/置位。

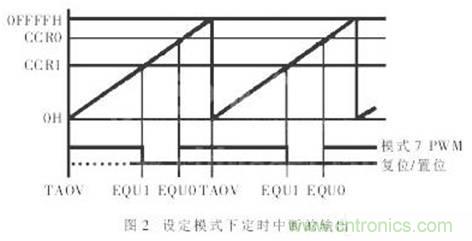

设定模式下定时中断的输出如图2所示。根据设定的PWM复位/置位模式，若CCR1计数器溢出，则EQU1将OUT1复位；若CCR0计数器溢出，则EQU0将OUT1置位。利用CCR0和CCR1计数起始点的差值，实现占空比的变化，从而在P1.2上完成PWM输出。系统对占空比的调节是通过改变CCR1的基数来实现的。定时器时钟为2MHz、CCR1和CCR0的计数值为1 000时，可获得2kHz的PWM输出频率。负载驱动电路将单片机P1.2引脚输出的PWM信号放大滤波，用于驱动大功率的执行元件。
3 软件设计
3.1 系统主程序

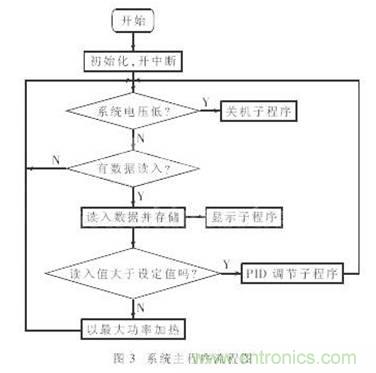

在主程序中包括系统初始化、定时器的初始化、温度采样值的读进、负载驱动和显示等。系统进行温度值采样和PWM输出均在定时中断内完成，PWM输出脉冲的占空比则由PID算法得到。系统主程序流程图如图3所示。
3.2 PID脉宽调节
系统对脉宽的调制由PID算法实现。根据算法原理，本系统设计了一套完全由软件实现的PID算法，并且在控制过程中完成参数的自整定。PID调节的控制过程：单片机读出数字形式的实际温度Tn，然后和设定温度Tg相比较，得出差值en=Tn-Tg，根据en的正负和大小，调用PID公式，计算得到与输出电压Δun一致的占空比，调节温度的升降，同时寻找最优条件，改变PID参数。
增量式PID控制算法的输出量[3]：
PID调节程序直接写进单片机内，根据得到的值改变计数器CCR1的基数值，从而改变输出脉冲的占空比，达到调节PWM的目的。
3.3 定时中断

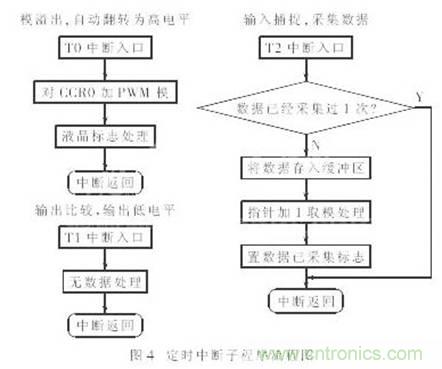

定时中断子程序流程如图4所示。系统采用的晶振频率为2MHz，T0中断的作用是得到频率为50Hz、占空比为90%的方波，用以产生三角波，并检查1个周期内是否有漏采的数据。T0模溢出翻转为高电平，输出比较间隔为18ms。其中，CCR0加了PWM的模，该值即为CCR0和CCR1的差值，用以产生输出所需的脉冲宽度。
T1中断内处理的是控制端口的PWM输出，并检查1个周期内是否重复采集数据，T1输出比较产生低电平，输出比较间隔为20ms。T2中断捕捉温度丈量端口的脉宽，得到所测的温度值。
4 结束语
利用单片机MSP430F413内的定时器Time_A进行温度采样以及实现PWM调节的方法，可以广泛用于具有端口捕捉功能的单片机中。与传统方法比较，它不仅可以简化丈量和控制电路的硬件结构，而且可以方便地建立人机接口，实现用软件调整参数，使控制更精确、实时、可靠。经过实验，该方法应用于温度控制系统中获得了预期的精确PWM调节波形。该方法同样可以用于其他单片机控制系统中。
