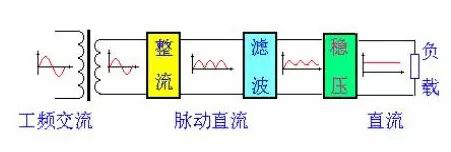

【导读】电子电路工作时都需要直流电源提供能量，电池因使用费用高，一般只用于低功耗便携式的仪器设备中。这里讨论如何把交流电源变换为直流稳压电源。一般直流电源由如下部分组成：整流电路是将工频交流电转换为脉动直流电。滤波电路将脉动直流中的交流成分滤除，减少交流成分，增加直流成分。稳压电路采用负反馈技术，对整流后的直流电压进一步进行稳定。
电子电路工作时都需要直流电源提供能量，电池因使用费用高，一般只用于低功耗便携式的仪器设备中。这里讨论如何把交流电源变换为直流稳压电源。一般直流电源由如下部分组成：整流电路是将工频交流电转换为脉动直流电。滤波电路将脉动直流中的交流成分滤除，减少交流成分，增加直流成分。稳压电路采用负反馈技术，对整流后的直流电压进一步进行稳定。

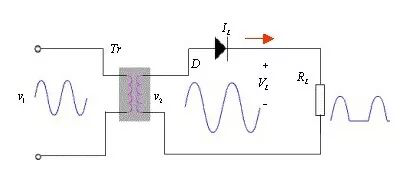

(1)半波整流电路：半波整流就是利用二极管的单向导电性能，使经变压器出来的电压Vo只有半个周期可以到达负载，如下：

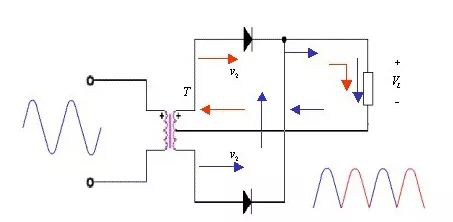

(2)全波整流电路：利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路，从图中可见，正负半周都有电流流过负载，提高了整流效率。

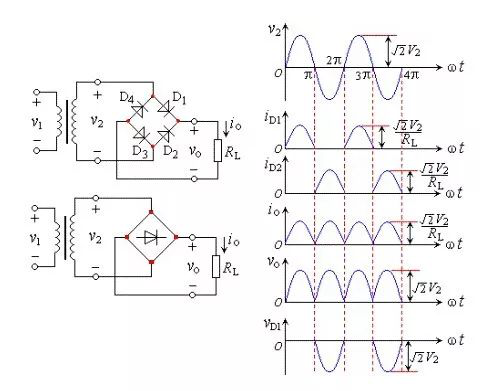

(3)单相桥式整流电路是最基本的将交流转换为直流的电路，在分析整流电路工作原理时，整流电路中的二极管具有单向导电性。当正半周时，二极管D1、D3导通，在负载电阻上得到正弦波的正半周。当负半周时，二极管D2、D4导通，在负载电阻上得到正弦波的负半周。在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。
