三态逻辑电路揭秘：工作原理与其四种缓冲器

发布时间：2024-08-05 来源：DigiKey得捷责任编辑：lina

【导读】三态逻辑作为一种数字电子技术中的逻辑类型，允许信号线在三种状态之间切换。本文介绍了三态逻辑电路原理并介绍了四种基本类型的三态缓冲器。如果你对三态逻辑感兴趣，相信这篇内容会让你对其有基础的认识。

三态逻辑作为一种数字电子技术中的逻辑类型，允许信号线在三种状态之间切换。本文介绍了三态逻辑电路原理并介绍了四种基本类型的三态缓冲器。如果你对三态逻辑感兴趣，相信这篇内容会让你对其有基础的认识。

三态逻辑输入/输出

在数字电子技术中，三态逻辑（TRIS）允许输入或输出假设为1、0或高阻抗状态（开路）。

三态逻辑电路揭秘：工作原理与其四种缓冲器

一个缓冲器三态图

三态输入可以检测引脚是否为逻辑1、0或未连接（开路）。

三态输出允许多个电路共享相同的输出线。如果有多个设备与另一个设备电连接，则通常会将输出置于Hi-Z态以防止短路，例如当一个设备输出高电平（逻辑1）而另一个设备输出低电平（逻辑0）时。

当输出为三态（处于Hi-Z状态）时，它们对电路其余部分的影响将被消除，如果没有其他电路元件能够决定其状态，则电路节点将为“浮动”状态。电路设计人员通常会使用上拉或下拉电阻（通常在1-100kΩ范围内）来影响当输出为三态时的电路。

上拉电阻

三态逻辑电路揭秘：工作原理与其四种缓冲器

下拉电阻

*三态逻辑还可以减少驱动一组LED所需的电线数量（三态多路复用或查理复用）。

四种三态缓冲器

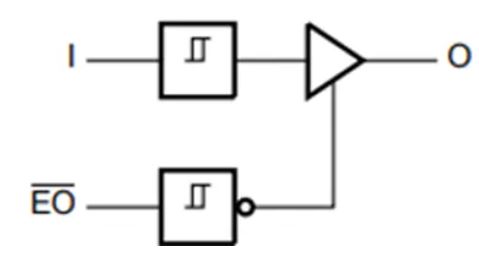

共四种不同类型的三态缓冲器，一组是通过“高电平有效”控制信号启用或禁用输出，从而产生逆向或非逆向输出，另一组是通过“低电平有效”控制信号来控制缓冲器输出，从而产生逆向或非逆向输出，如下所示。
