引言
在电源设计中，控制回路的稳定性是确保电源可靠运行的关键。一个设计不当的控制回路可能导致电源振荡、输出纹波过大，甚至降低电磁兼容性（EMC）性能。此外，控制回路的响应速度直接影响到电源对负载变化和输入电压波动的适应能力。为了确保电源的稳定性和高效性，控制回路的仿真分析至关重要。
本文将介绍如何使用LTspice®这一强大的仿真工具，快速、简便地完成控制回路的波特图分析，从而优化控制回路设计。
控制回路仿真的重要性
控制回路的稳定性直接影响电源的性能。通过波特图分析，我们可以：
1. 评估相位裕度：确保控制回路在0 dB增益交越频率处有足够的相位裕度，以避免振荡。
2. 优化带宽：确定控制回路的带宽，以适应快速的负载变化和输入电压波动。
3. 提高EMC性能：减少高频振荡对电磁兼容性的影响。
使用LTspice进行波特图分析的步骤
第一步：构建电源电路
以ADP2370降压型开关稳压器为例，构建一个典型的电源电路。LTspice提供了丰富的电路库，您可以直接选择一个现成的电路进行仿真。

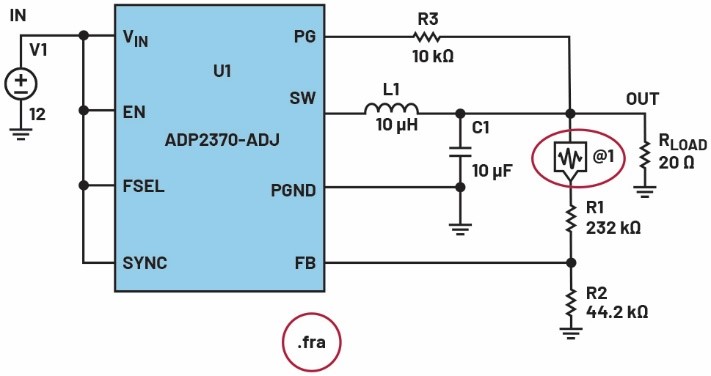

图1.在开关稳压器电路中添加频率响应分析仪，以便进行波特图仿真。
第二步：添加频率响应分析仪（FRA）
在LTspice中，从“组件”选项卡中选择频率响应分析仪（FRA），并将其添加到电路中。FRA通常放置在分压电阻的上方，用于测量控制回路的频率响应。
第三步：配置波特图设置
右键单击FRA组件，弹出配置窗口。LTspice提供了一个方便的选项：“帮我完成开关稳压器的此项配置”。
● 输入开关稳压器的直流输出电压。
● 设置开关频率。
● 输入预期的稳压器带宽（0 dB交越频率）。
第四步：运行仿真
完成配置后，点击仿真键。LTspice将自动运行仿真，并生成波特图。
图2.频率响应分析仪窗口中的波特图设置。
第五步：分析波特图结果
波特图窗口会自动打开，显示增益和相位随频率的变化。
● 0 dB交越频率：表示控制回路的带宽。在示例中，约为23 kHz。
● 相位裕度：在0 dB增益交越频率处的相移，示例中约为53°。相位裕度应大于40°，以确保控制回路的稳定性。
图3.使用LTspice版本17.1为开关稳压器生成的波特图。
案例分析：ADP2370降压型开关稳压器
以下是一个典型的波特图分析案例：
● 0 dB交越频率：23 kHz
● 相位裕度：53°
● 结论：控制回路具有足够的稳定性，能够应对快速的负载变化和输入电压波动。
结论
通过LTspice的频率响应分析工具，我们可以快速、简便地完成控制回路的波特图分析。这种方法不仅能够优化控制回路的稳定性，还能显著提高电源的性能和可靠性。
