【导读】在射频通信、精密测量、高分辨率数据采集等尖端领域，毫伏级的电源噪声都可能成为性能的致命杀手。锁相环（PLL）的相位噪声恶化、压控振荡器（VCO）的输出频率漂移、高分辨率模数转换器（ADC）的有效位数（ENOB）下降——这些敏感电路的卓越性能，无一不建立在超低噪声、超高纯净度的电源基础之上。本文将深入剖析传统超低噪声电源设计的挑战，并重点介绍一种创新的高集成度解决方案，揭示其如何以更小的体积、更简化的设计流程，实现媲美甚至超越传统方案的极致低噪声性能。
在射频通信、精密测量、高分辨率数据采集等尖端领域，毫伏级的电源噪声都可能成为性能的致命杀手。锁相环（PLL）的相位噪声恶化、压控振荡器（VCO）的输出频率漂移、高分辨率模数转换器（ADC）的有效位数（ENOB）下降——这些敏感电路的卓越性能，无一不建立在超低噪声、超高纯净度的电源基础之上。本文将深入剖析传统超低噪声电源设计的挑战，并重点介绍一种创新的高集成度解决方案，揭示其如何以更小的体积、更简化的设计流程，实现媲美甚至超越传统方案的极致低噪声性能。
一、敏感器件的“噪声之痛”：为何毫伏之差决定成败
诸如PLL、VVO、低抖动时钟发生器、高精度ADC/DAC、低噪声放大器（LNA）等敏感电路，其核心性能指标对电源噪声有着近乎苛刻的要求：
1. PLL相位噪声： 电源噪声会直接调制VCO控制电压，导致输出频谱产生边带杂散并抬升近端相位噪声，恶化通信系统的信噪比（SNR）和误码率（BER）。
2. VCO相位噪声与推频效应： 电源噪声不仅引起相位噪声，还会通过推频效应（Pushing）导致输出频率随电源电压波动，破坏频率稳定性。
3. ADC动态性能： 电源噪声会耦合到ADC的参考电压或模拟输入端，增加转换噪声基底，显著降低信噪比（SNR） 和无杂散动态范围（SFDR），影响高精度测量的准确性。
4. 高增益模拟电路： 电源噪声会被高增益级放大，出现在输出端，淹没微弱的有效信号。
对电源噪声的核心诉求：
●极低的输出电压噪声： 通常在μVRMS级别（例如，10Hz-100kHz带宽内<1μVRMS），甚至更低。
●优异的电源抑制比（PSRR）： 在宽频率范围（从DC到数MHz甚至更高）内，能有效衰减来自输入电源的纹波和噪声干扰。高频PSRR尤其关键。
●极低的输出电压纹波： 开关电源方案中，开关频率及其谐波处的纹波必须被严格抑制。
二、传统超低噪声电源方案：性能与复杂性的博弈
为满足上述严苛要求，传统设计通常采用多级级联滤波架构：
1. 前端开关电源预稳压：
●作用： 提供高效率的初级电压转换（如从24V/12V降压至5V/3.3V附近），承担主要功率转换任务。
●挑战： 开关电源本身固有的开关噪声（数百kHz至数MHz）是其输出的主要噪声源，其纹波和噪声幅度通常在mV级。
●初步优化： 选择低噪声开关拓扑（如LDO后置的Buck）、优化布局布线、使用低ESR/ESL陶瓷电容、添加铁氧体磁珠等措施可降低但无法彻底消除开关噪声。
2. 核心：高性能低压差线性稳压器（LDO）：
●作用： 作为噪声抑制的主力军，利用其高频PSRR特性，大幅衰减来自前级开关电源的纹波和噪声。同时，LDO自身产生的输出噪声相对较低。
●关键指标：
●超低输出噪声： 顶级低噪声LDO在10Hz-100kHz带宽内可达 <1 μVRMS。
●宽频带高PSRR： 优秀的LDO在低频（<10kHz）PSRR可达80dB以上，在1MHz频率点仍能保持40-60dB的衰减能力。
●代表器件： Analog Devices ADM7150/7151, Texas Instruments TPS7A47/TPS7A90, Linear Technology (现ADI) LT3045系列等。
3. 后端无源滤波网络：
●作用： 这是最后的“守门员”，用于滤除LDO输出中残留的极低噪声（尤其是宽带白噪声）以及抑制高频干扰耦合。
●典型结构： 由π型（C-L-C）或T型（L-C-L）滤波器构成。
●电感（L）： 选择高Q值、低DCR、高自谐振频率（SRF）的磁屏蔽功率电感，感值通常在1μH - 10μH范围。
●电容（C）： 使用多种类型电容并联：
●大容量陶瓷电容（X7R/X5R）： 提供基础储能和低频滤波。
●小容量高频陶瓷电容（C0G/NP0）： 提供极低ESL，有效滤除MHz级高频噪声。
●钽电容或聚合物电解电容（可选）： 在需要更大容量的场合补充低频储能，但需注意其ESR和频率特性。
●设计难点：
●谐振峰控制： LC滤波器固有的谐振峰可能放大特定频率噪声。需精心计算选择L、C值，或添加阻尼电阻（牺牲效率）。
●布局敏感： 滤波元件的布局布线对高频性能影响巨大，不良布局会引入寄生参数，严重劣化滤波效果。
●负载瞬态响应： 过强的滤波网络会限制LDO对负载电流阶跃的响应速度，可能导致输出电压瞬间跌落或过冲。
传统方案的痛点总结：
●设计复杂： 需要多级设计、元器件选型（尤其是电感、电容组合）、复杂的PCB布局布线技巧。
●占用空间大： LDO外围滤波网络（特别是功率电感和大电容）占用大量宝贵的PCB面积。
●调试困难： 谐振峰、寄生效应等问题需要丰富的经验和精密的仪器（如网络分析仪）进行调试优化。
●成本较高： 高性能LDO和优质滤波元件（尤其是低ESL电容、磁屏蔽电感）成本不菲。
三、创新方案：高集成度超低噪声电源模块的突破
针对传统方案的痛点，业界推出了创新的高集成度超低噪声电源模块方案（如ADI的Silent Switcher® 技术结合超低噪声LDO的模块）。这类方案将复杂的多级滤波和优化设计集成在单一封装内。
核心架构与工作原理：
1. 内置优化的超低噪声开关稳压器：
●先进开关拓扑与控制： 采用专有的开关技术（如Silent Switcher），通过对称布局的输入电容和热环路设计，使产生的磁场相互抵消，从源头上极大降低开关节点振铃（ringing）和EMI。
●超快开关边沿与低噪声开关频率： 结合GaN/SiC器件或优化驱动，减小开关损耗和噪声产生点。有时采用频率抖动（Spread Spectrum）技术分散噪声能量。
●结果： 模块内部的开关级本身就能输出极低纹波和噪声的预稳压电压，其噪声水平已远低于传统分立开关电源。
2. 集成高性能低噪声LDO：
●无缝级联： 模块内部直接将低噪声开关级的输出馈入高性能LDO的输入。
●关键优势： 由于前级开关噪声已被大幅抑制，LDO只需承担相对“轻松”的滤波任务，更容易稳定工作在最佳状态，充分发挥其超低噪声和高PSRR的优势。
3. 内置精密优化的无源滤波网络：
●关键突破： 模块内部集成了经过精密计算、优化和布局的LC或CLC滤波网络。
●克服传统难点：
●谐振峰控制： 通过内部精确匹配的L、C元件和可能的阻尼设计，消除了谐振峰风险。
●消除寄生效应： 模块内部超紧凑、对称和优化的布局布线，将寄生电感、电容降至最低，确保了滤波网络的理论性能在现实中得以完美实现。
●负载瞬态优化： 整体控制环路和滤波网络协同设计，保证了良好的负载瞬态响应。
创新方案的核心优势：
1. 卓越的噪声性能：
●在宽带宽（如10Hz - 1MHz）内实现<1 μVRMS 甚至 <0.5 μVRMS 的超低输出噪声。
●在开关频率及其谐波处具有极深的噪声抑制槽。
●整体性能媲美甚至超越复杂的传统分立优化方案。
2. 极致简化设计：
●“即插即用”： 用户只需在模块输入输出端配置少量必要的外围电容（通常遵循数据手册推荐值即可），无需复杂计算和选型。
●极大节省PCB面积： 将原本需要大量分立元件的区域集成在一个紧凑的IC封装内（如LGA或QFN），显著提升功率密度。
3. 降低设计风险与调试难度：
●消除了LC谐振、布局寄生效应等传统设计陷阱。
●模块经过厂商严格测试和验证，性能一致性高，缩短开发周期。
4. 优异的EMI性能：
●内部优化设计（如Silent Switcher）使其本身EMI辐射极低，更容易通过严苛的EMC认证。

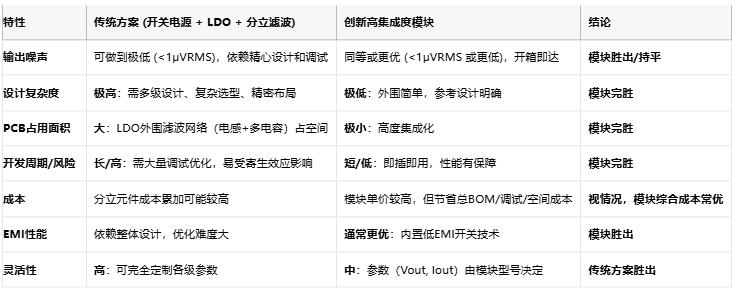

四、方案对比与应用选型
选型建议：
●追求极致性能、简化设计、快速上市、空间受限： 首选高集成度超低噪声模块。尤其适合高性能射频收发模块、精密测量仪器前端、高端ADC/DAC参考供电、低噪声振荡器供电等场景。
●对成本极度敏感、需非标电压/电流、有特殊定制滤波需求： 可考虑传统方案，但需投入足够的工程资源和时间进行优化和验证。
结语
为敏感的射频、测量及数据转换器件提供超低噪声电源，是保障其巅峰性能的关键基石。传统基于高性能LDO加复杂分立滤波网络的设计方案虽能达到性能要求，但其高昂的设计复杂度、调试难度和空间占用成为工程师的沉重负担。创新的高集成度超低噪声电源模块方案，通过将优化的低噪声开关技术、高性能LDO以及精密匹配的集成滤波网络完美融合，一举实现了“鱼与熊掌兼得”——在提供媲美传统方案的μV级极致低噪声输出的同时，带来了革命性的设计简化、空间节省和开发加速。随着半导体技术的不断进步，这类模块的性能将愈发强大，成本将持续优化，成为驱动下一代高精密电子系统创新的核心“能量净化器”，让最敏感的信号在纯净的电力滋养下绽放光彩。
