【导读】光继电器，亦称光电继电器或光电耦合继电器，是一种交直流并用的半导体继电器。其核心结构采用发光器件（如红外发光二极管）和受光器件（如光电二极管阵列及MOS场效应管）一体化设计。通过这种设计，光继电器实现了输入侧与输出侧之间完全的电气隔离，信号则通过光信号进行传输。
1 光继电器概述：定义与技术原理
光继电器，亦称光电继电器或光电耦合继电器，是一种交直流并用的半导体继电器。其核心结构采用发光器件（如红外发光二极管）和受光器件（如光电二极管阵列及MOS场效应管）一体化设计。通过这种设计，光继电器实现了输入侧与输出侧之间完全的电气隔离，信号则通过光信号进行传输。
工作原理可以概括为以下过程：当输入侧施加控制信号时，内部的红外发光二极管（IR LED） 发出特定波长的不可见光。这些光信号照射到输出侧的光电检测器（通常是光电二极管或光电晶体管）上，使其产生电信号。该电信号进而驱动输出电路的功率MOSFET，使其导通或关断，从而控制负载电路的通断。整个过程无需物理接触，实现了无触点开关控制。
与传统的电磁继电器相比，光继电器消除了机械运动部件，完全依靠光电转换原理实现电路控制。这种独特的工作原理使其兼具了光电隔离器的高隔离性能和传统继电器的负载驱动能力，成为现代电子系统中信号隔离与功率控制的理想解决方案。
2 基本特性与技术优势
光继电器凭借其独特的固态结构，展现出多项卓越的性能特性，这些特性直接转化为实际应用中的显著优势。
2.1 基本特性
●无机械触点：由于完全采用半导体结构，光继电器消除了传统继电器中的机械触点，从根源上避免了因电弧和火花导致的触点氧化与磨损问题。
●高隔离电压：输入与输出间通过光耦合实现电气隔离，隔离电压通常高达2500-5000Vrms，如东芝TLP3640A型号的隔离电压更是达到了3750Vrms，为系统提供高级别的安全保障。
●高速切换：无机械运动部件的设计使开关速度大幅提升，响应时间可达0.1ms至1ms级别，比传统继电器的5-15ms快数十倍。
●长寿命：无接触磨损的设计使得光继电器的理论寿命可达10亿次操作，远高于传统继电器的10万-100万次。
●低泄漏电流：关断状态下的泄漏电流极低，通常低于1μA，减少了功率损耗。
●低驱动电流：仅需5-20mA的输入电流即可驱动，适合与微处理器等低功耗器件直接接口。
2.2 技术优势
基于上述特性，光继电器在实际应用中展现出多重优势：
●高可靠性：固态结构和无活动部件设计使其抗震动、抗冲击能力强，适用于恶劣环境。
●低噪声运行：开关过程中无触点弹跳噪声，也不会产生电磁干扰，保证系统安静运行。
●紧凑尺寸：相比同规格传统继电器，体积可减小30%以上，有助于实现设备小型化。例如，东芝TLP3640A采用SO4封装，尺寸仅为2.6mm×7mm，比机械继电器安装面积减少70%。
●节能环保：低驱动功率和低泄漏电流特性降低了系统总功耗，符合绿色电子设计趋势。
3 应用领域概览
光继电器的独特特性使其在多个领域成为不可替代的关键元件：
●测量与测试设备：在精密测量仪器中，光继电器利用其低泄漏电流和低噪声特性，实现信号路径的高精度切换，保证测量准确性。
●通信设备：通信基站和网络设备利用光继电器的高速切换和高隔离特性，用于信号路由和通道选择，满足现代通信系统对信号完整性的严苛要求。
●工业自动化：在可编程逻辑控制器（PLC）和工厂自动化系统中，光继电器用于模拟接口模块和数字I/O模块，其长寿命免维护特性降低了系统停机时间。
●医疗电子：医疗设备利用光继电器的高隔离电压和低漏电流特性，确保患者接触部分的安全隔离，符合严格的医疗安全标准。
●汽车电子：在新能源汽车和传统汽车的电池管理系统、车载充电器等部件中，光继电器提供可靠的高压隔离和稳定的信号传输。
保全与安全系统：安防设备利用光继电器的高可靠性和长寿命，确保系统在长期运行中的稳定性。
4 成本分析与选型要则
4.1 成本构成分析
光继电器的成本结构较传统继电器更为复杂，主要受以下因素影响：
●技术复杂度：集成光电转换与功率输出所需的半导体工艺显著影响成本，特别是采用先进技术（如东芝的芯片上芯片3D集成技术）的产品。
●性能规格：高隔离电压、大负载电流、低导通电阻等高性能参数需要更复杂的半导体结构，直接增加制造成本。
●封装形式：为满足小型化需求而采用的特殊封装（如SMD封装）会增加成本，但能节省PCB空间。
●品牌溢价：国际知名品牌如Panasonic、东芝、欧姆龙等因技术积累和可靠性记录，价格通常高于国产器件。
●采购规模：大批量采购通常能获得显著的价格优惠，小批量采购则因包装、分销等环节增加成本。
值得注意的是，虽然光继电器的初始购买成本通常高于传统电磁继电器（大电流规格可能高出3-5倍），但综合考虑寿命周期成本时，情况往往不同。光继电器的长寿命、低功耗和免维护特性可显著降低系统的总拥有成本，特别是在需要频繁切换或维护困难的应用中。
4.2 选型要则
光继电器选型是需要平衡多项技术参数与成本因素的系统工程，以下是关键选型考量点：
●隔离电压要求：根据应用环境的电压情况选择足够隔离电压的型号，隔离电压应超过应用中可能出现的最大电压，确保安全余量。一般工业应用通常需要1500-3000Vrms，医疗、电力等特殊应用可能需要3750Vrms或更高。
●负载能力匹配：确保继电器能够承载实际负载，包括稳态工作电流、启动浪涌电流和可能的异常过电流。例如，东芝TLP3640A可承受1A恒定电流和高达3A的脉冲电流。
●开关速度需求：根据系统对响应时间的要求选择适当型号。控制系统中对实时性要求高的场合应选择高速型号（如tON<0.5ms），对速度不敏感的应用则可选择经济型低速型号。
●环境适应性：考虑使用环境的温度、湿度、震动等条件。工业环境应选择宽温度范围（如-40℃至+110℃）的型号，消费类产品可选择范围较窄但成本更低的型号。
●封装与尺寸：根据PCB空间限制选择适合的封装形式。紧凑型设备优先考虑贴片封装，高功率应用可能仍需通孔封装以利于散热。
●成本与可靠性平衡：在满足性能要求的前提下优化成本。批量产品可考虑国产器件，关键任务系统建议选用高可靠性国际品牌。
5 主要IC原厂品牌与国际国内对比
光继电器市场呈现出国际品牌技术领先、国内品牌性价比突出的竞争格局。以下是主要厂商的对比分析：

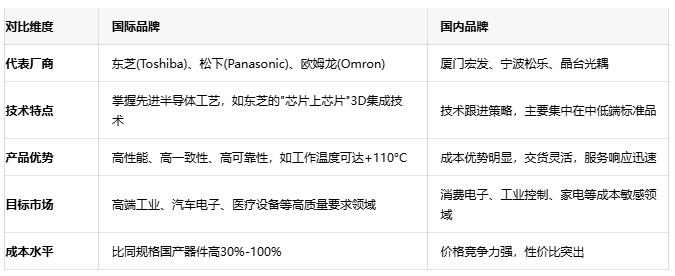

表：光继电器国际与国内主要品牌对比
国际品牌如东芝和松下凭借多年的技术积累，在光继电器性能与可靠性方面保持领先。东芝近期推出的TLP3640A光继电器采用了专有的芯片上芯片技术（垂直芯片堆叠的3D集成技术），实现了0.14Ω的低导通电阻和高达+110°C的工作温度，展示了其在半导体工艺方面的优势。松下的PhotoMOS继电器则在模拟信号传输的线性度方面表现优异，适用于精密测量场合。
国内品牌如厦门宏发、宁波松乐等通过持续的技术投入，产品性能逐步提升，在通用应用场景中已能提供不逊于国际品牌的性能表现，同时具有明显的成本与服务优势。特别是在消费电子和普通工业控制领域，国产光继电器已成为极具竞争力的选择。
选型建议：对于关键任务系统，如医疗生命支持设备或工业安全系统，建议优先考虑国际品牌，因其在极端条件下的可靠性和一致性更有保障。对于成本敏感型项目，如消费类电子产品或普通工业控制，国产光继电器在满足基本性能要求的前提下，可以提供更优的性价比。在中等要求的工业环境中，可采用混合策略——在关键信号路径使用国际品牌，在非关键部位使用国产器件，平衡可靠性与成本。
6 结语
光继电器作为连接控制电路与功率负载的关键元件，以其无触点、高隔离、长寿命等特性，已成为现代电子系统不可或缺的组成部分。在器件选型时，工程师需要综合考虑隔离耐压、负载能力、开关速度、环境适应性等多重因素，在性能、可靠性与成本间找到最佳平衡点。随着半导体技术的进步，光继电器正朝着更高集成度、更低导通电阻和更小封装尺寸的方向发展，有望在更广泛的应用领域替代传统电磁继电器，为电子系统创新提供坚实基础。
