三大方面细讲铁氧体磁芯的选择方法

2017-03-16 [责任编辑:sherry]
分享到:
0分
【导读】关于铁氧体磁芯应该很多人不陌生,本文主要从形状,卷数,材料,这三个方面为大家着重的讲解下如何正确的选择你需要的铁氧体磁芯。

下面讲解选择铁氧体磁珠时的要点。

  形状篇

  要点:选择适合电缆的铁氧体磁珠!

  线圈的情况下,Ae/Le以以下样式表示(外形尺寸),它与阻抗成正比,外形条件按照以下条件顺序比较好。
要点:选择适合电缆的铁氧体磁珠!

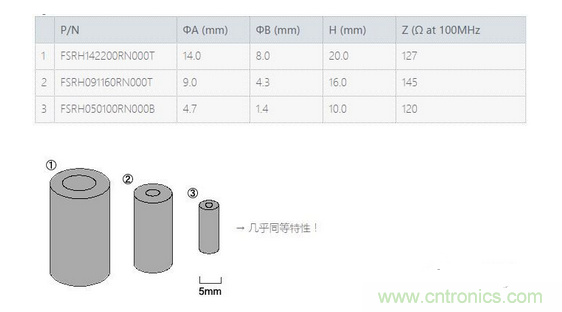

 例
要点:选择适合电缆的铁氧体磁珠!
卷数篇

  要点 :

  低频(~300MHz) 状态下,效果与卷数成正比!

  高频 (300MHz~) 状态下,卷数要高达3圈!

  要点1 低频领域

  阻抗与线圈的

  实际横截面积成正比

  与实际磁路长度成反比

  与电线的卷数 (N) 的平方成正比

  要点2 高频领域

  卷数少的情况下,杂散容量的影响很小,所以阻抗能够延伸至高频带域。

  但是,卷数一旦增多。受杂散容量变大影响,共振点向低频侧移动,于是高频带域的阻抗便降低。
卷数篇
根据情况不同,也有认为「卷数增加特性反而恶化」的情况。

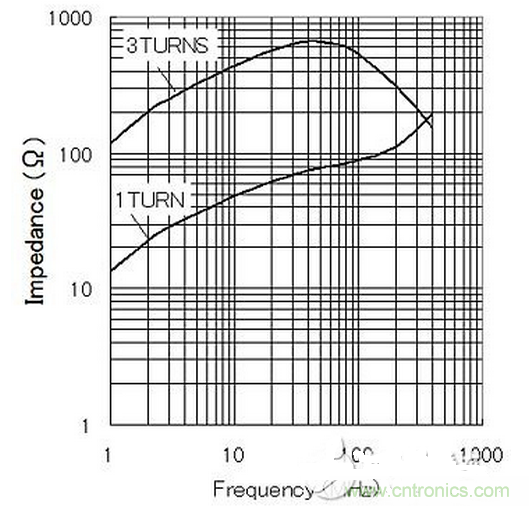

  例
卷数篇
材料篇

  要点:如果是村田材料的话就没有必要担心了。

  村田量产的铁氧体材料是Ni-Zn铁氧体。

  材料本身使用的是为了提高性能、寻求稳定性而严格筛选的材料。

  通过改变调和比例而产生复合材料,但是如果是目前的噪声频率(30MHz~)的话,无论何种材料,差异都不会很大。(在低频领域有差异)
要点1 低频静噪必要时

  选择μ’大的材料!!

  要点2 高频静噪必要时

  材料之间的差异几乎没有!!

  通常用于辐射对策的情况下,只要是村田的材料,就没有必要拘泥于材料的种类。

  总结

  只要遵循以上原则,就能够选出合适的铁氧体磁珠。

  形状

  选择内径极小的铁氧体磁珠(最重要)

  比外形的长度更长 → 效果的顺序「内径」「长度」「外形」

  卷数

  通常通过卷数的平方能够获得效果!

  超过300MHz的情况,请勿绕3圈以上!

  材料

  如果是村田的材料,高频(30MHz~)的情况下几乎没有差异!
关键字:铁氧体磁芯 器件选择
