导读:三星是电子行业的巨擘,它强大的竞争力来源于它的控制。产品上的元件有很大一部分来源于内部采购,这样三星就可以把成本降下来。该公司的内部资源采购战略在Galaxy Note 10.1上得到了证实,其中闪存和DRAM、核心处理器、电池和其它一些元件都是三星提供的,拆解分析显示其成本约为293美金。下面就请跟随小编一起看下详细的拆解吧!
在动手拆解之前我们还是先看看它的参数配置:1.4GHz的四核处理器,Android 4.0系统,屏幕1280 x 800像素,149 PPI,2GB RAM,最高支持64GB存储,500万像素后摄像头和190万前置摄像头。而三星的这款Galaxy Note 10.1更是宣称将带来更精进的“手写”体验。
根据IHS对媒体平板电脑的物理拆解分析显示,Galaxy Note 10.1元件成本初步分析透露,HSPA+版本的媒体平板电脑原料价格为283美元,加上基本的生产成本后,平板电脑的成本价增至293美元。该版本在全球市场的售价约为640美元。
IHS拆解服务高级总监Andrew Rassweiler说:“随着Galaxy Note 10.1的上市,三星会继续寻求媒体平板的法宝,和iPad的市场渗透率一较高下。”他还说,“最近推出的一些其他的平板电脑只能赚取很少的利润,甚至没有硬件利润,如果三星公司可以把Galaxy Note智能手机的成功延伸到平板线上,Galaxy Note 10.1就有可能为三星获取很大的利润,相当于一个摇钱树。”

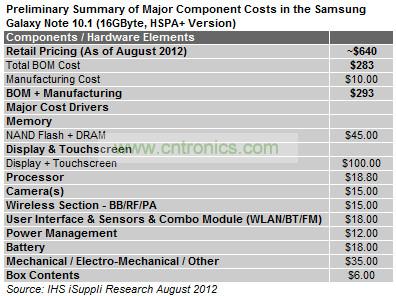

表1介绍了IHS iSuppli对三星Galaxy Note 10.1媒体平板电脑拆机分析的初步结果。请注意,这次拆解评估只是初步的,仅记录了硬件和制造成本,不包含额外的费用,例如软件、许可证、版税或其它的支出。
[member]
下一页:详细拆解过程和BOM
[page]
详细拆解过程和BOM

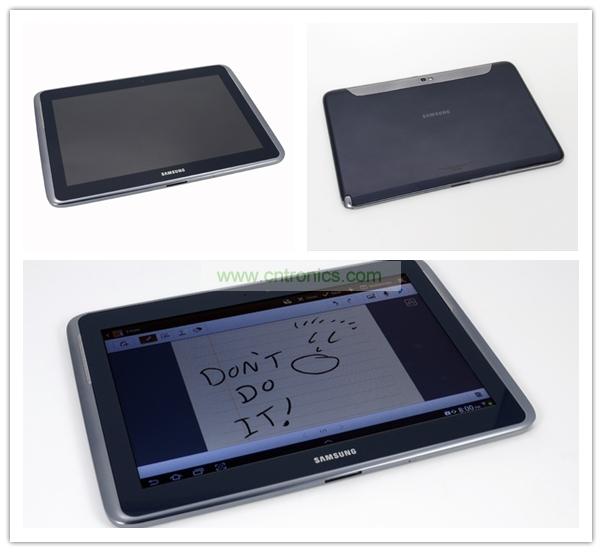

步骤1:按照拆解惯例,先给机器拍张预备遗照,容许它惨叫一声:Don’t do it!

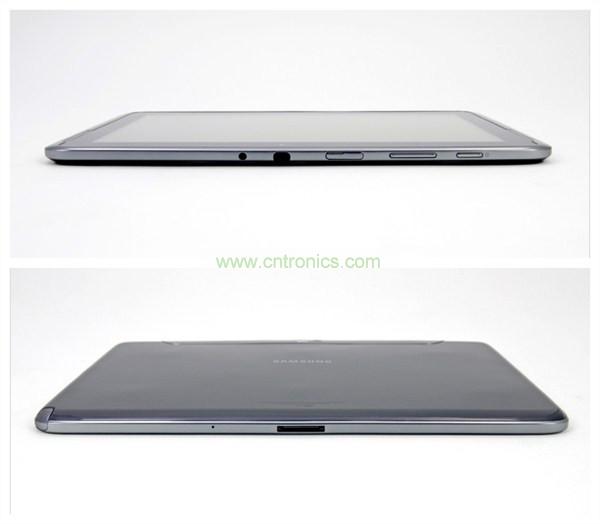

步骤2:检查周边接口和按钮
Galaxy Note 10.1底部只有一个30针接口和麦克风,顶部则有电源和音量键,MicroSD插槽,红外收发器和音频插孔。

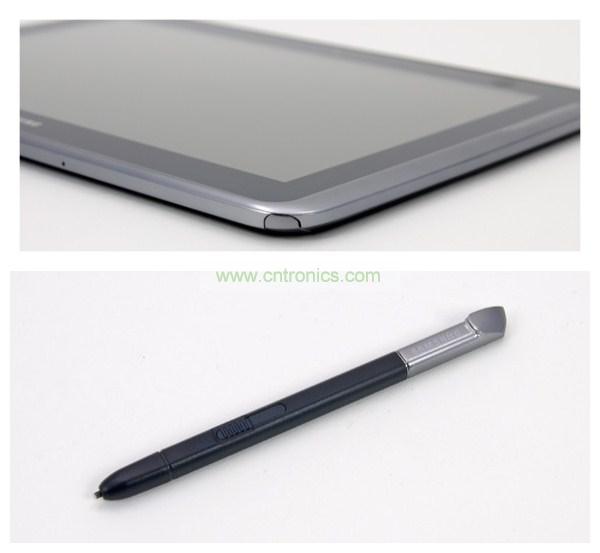

Galaxy Note 10.1右下角插着一支触控笔,Galaxy Note独有的S Pen设计,也是三星大力宣传的“手写”优势。
[page]

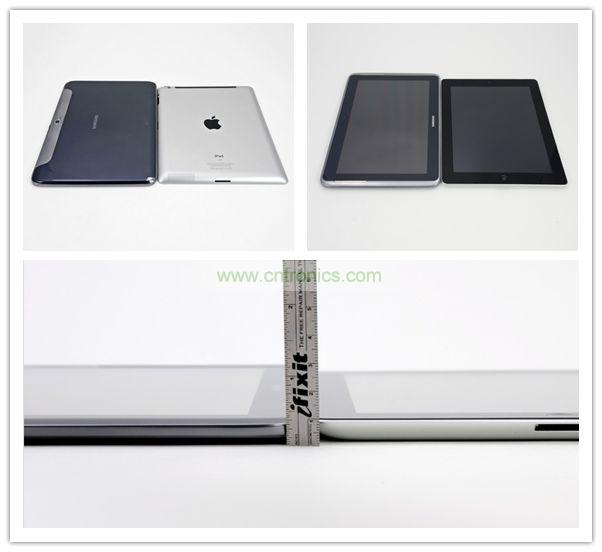

步骤3:量厚度
Galaxy Note 10.1厚度为8.9 mm,比New iPad略薄,跟iPad 2差不多。10.1寸屏也比iPad的9.7寸屏要大一点。

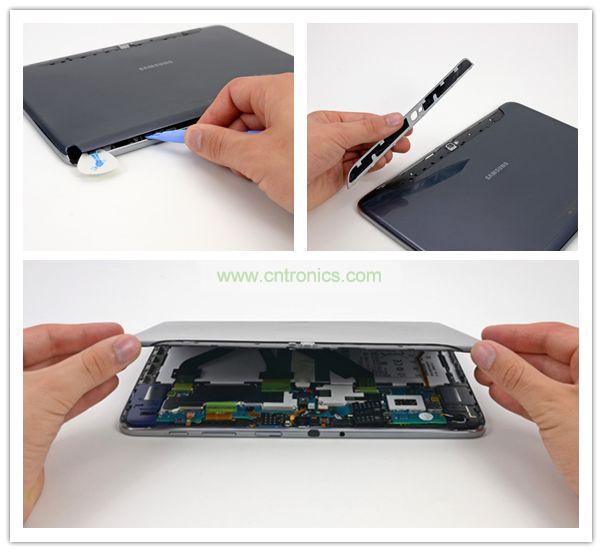

步骤4:拆后盖
和往常一样,用塑料起子撬开一点缝隙,用几个吉他拨片一点一点卡住,撬开后盖。

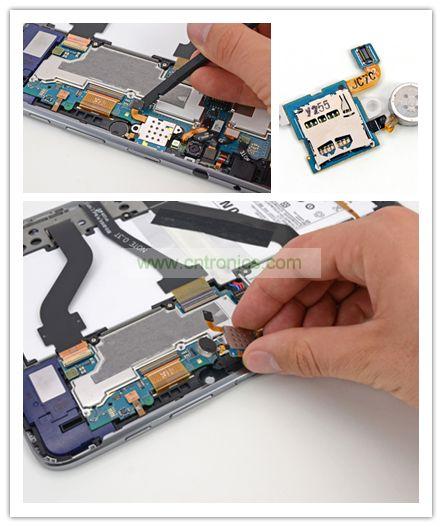

步骤5:拆出MicroSD卡槽和振动电机
Galaxy Note 10.1有许多连接口,大致数了一下共16个,这对设备维修来说是个好消息。
[page]

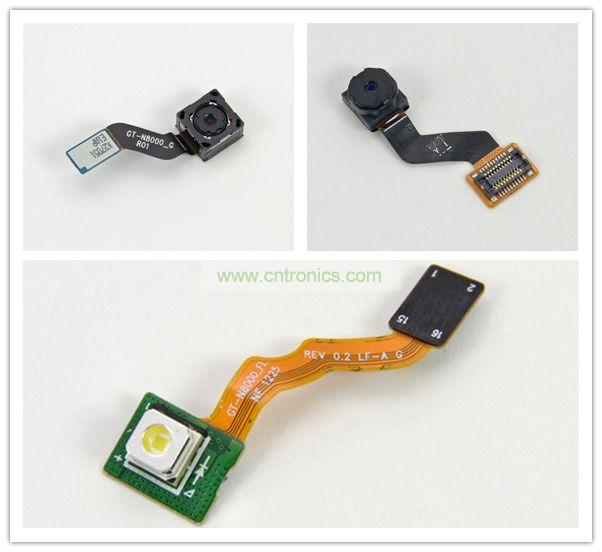

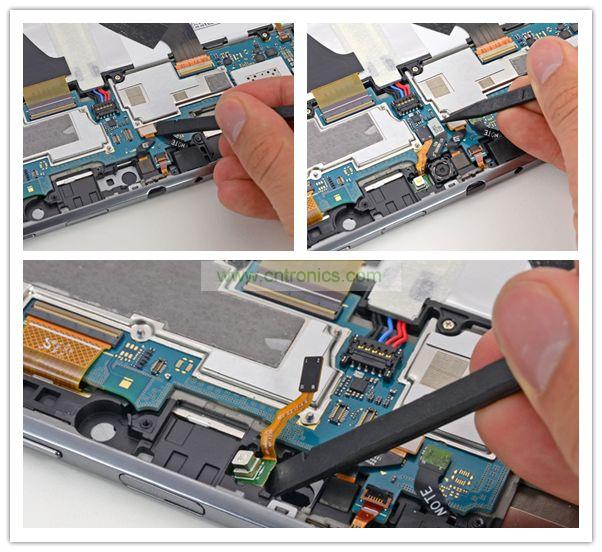

步骤6:拆前置、后置摄像头及闪光灯

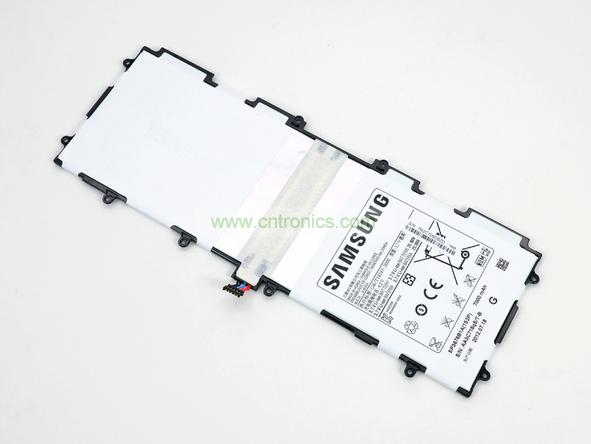

步骤7:拆电池
取出电池前要把周围的带状电缆先拔出来,这个比较容易。Galaxy Note 10.1的电池容量为7000mAh,3.7V,预计续航时间8小时左右,重约136克,占据了整体重量的23%。不过为了减少机身厚度,电池做得很薄。
[page]

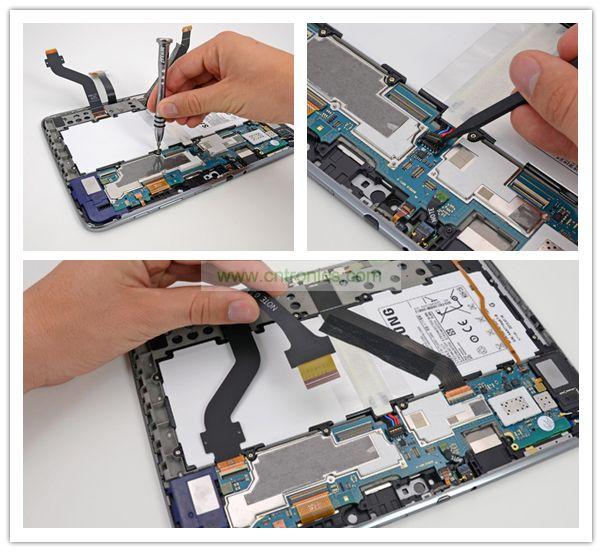

步骤8:拆主板
主板上的接口很多,先把带状电缆一条条拔出来,再拧开螺丝,这是最需要耐心的环节。

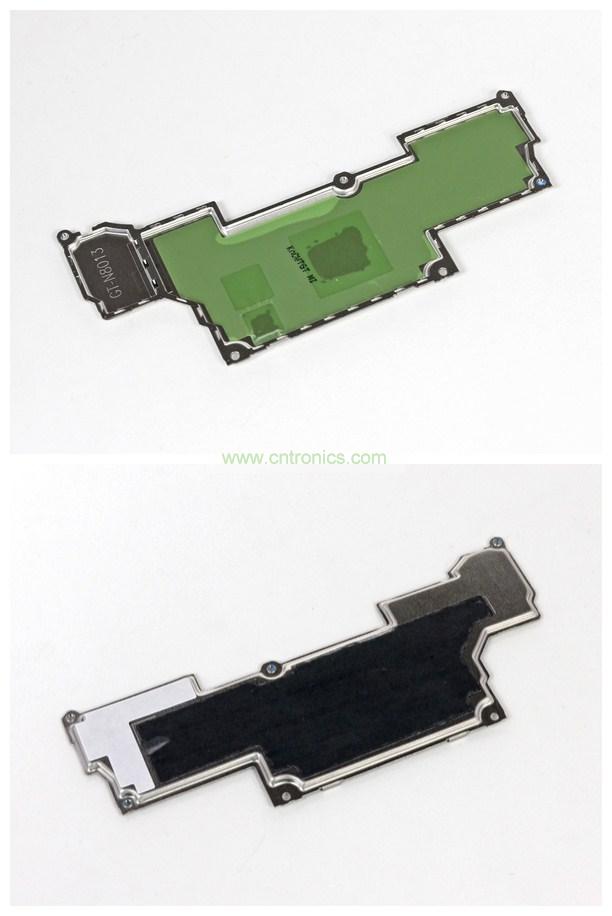

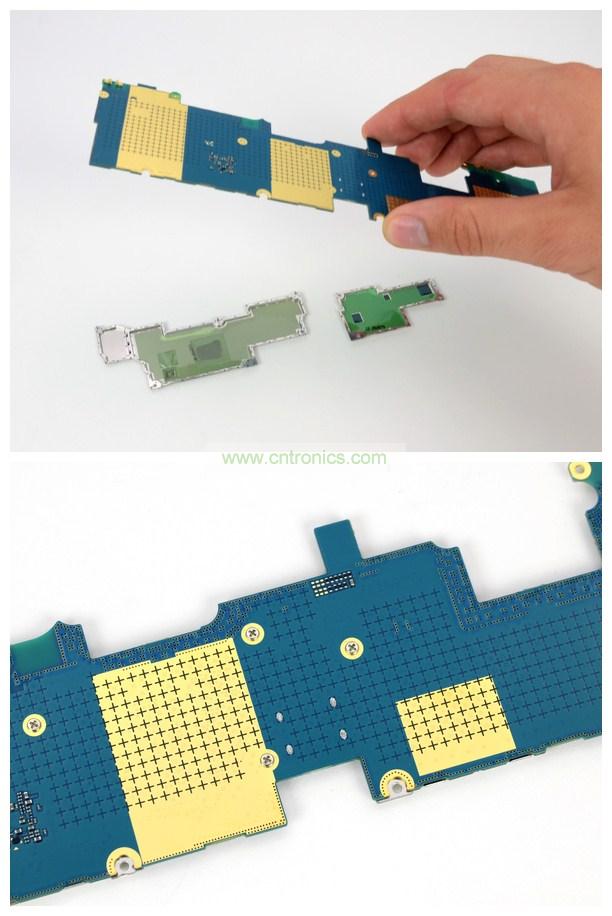

按照以往的拆机经验,主板上的EMI屏蔽罩有可能是最棘手的部分,因为有的厂商直接就把屏蔽罩焊接到主板上。好在Galaxy Note 10.1只需要拧开螺丝就可以分离屏蔽罩。
Galaxy Note 10.1的EMI屏蔽罩除了能保护主板免受电磁干扰,似乎还有散热作用。我们看绿膜后面是导热膏和导热垫片。
[page]

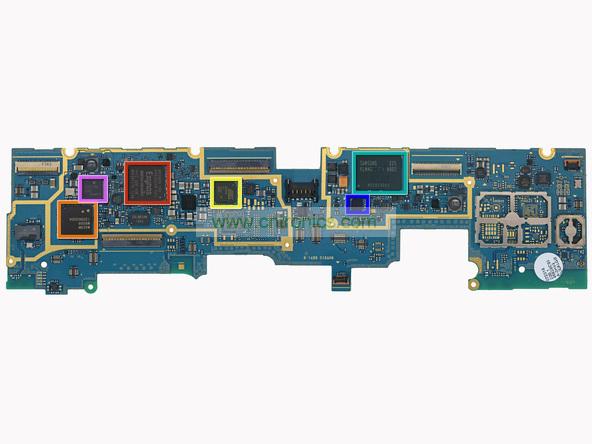

我们来看看主板上的一些重要部件:三星Exynos四核 1.4 GHz处理器,集成3D显卡、Wacom公司W8008(可能用于S Pen的输入)、Atmel mXT1664S触摸屏控制器、三星KLMAG2GE4A NAND闪存、欧胜WM1811AE音频编解码器、F0514A 430 1201KP411
步骤9:拆麦克风

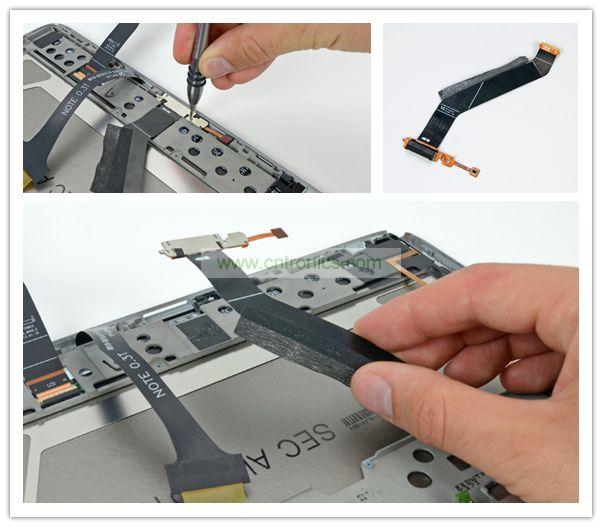

Galaxy Note 10.1上的许多组件只需要将拧开螺丝、拔出带状电缆就可以拆出来。

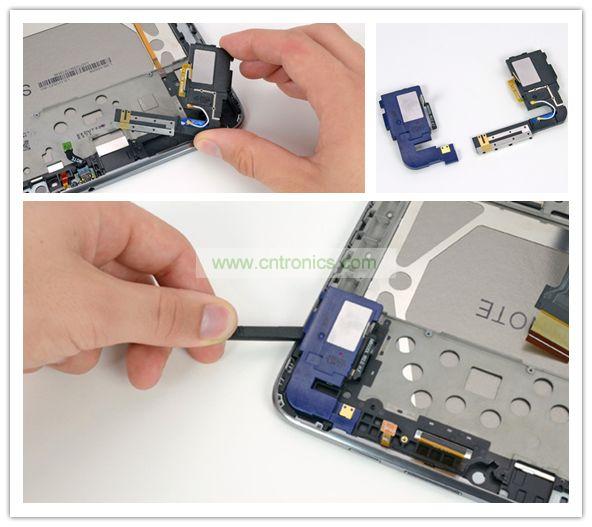

步骤10:拆扬声器
[page]

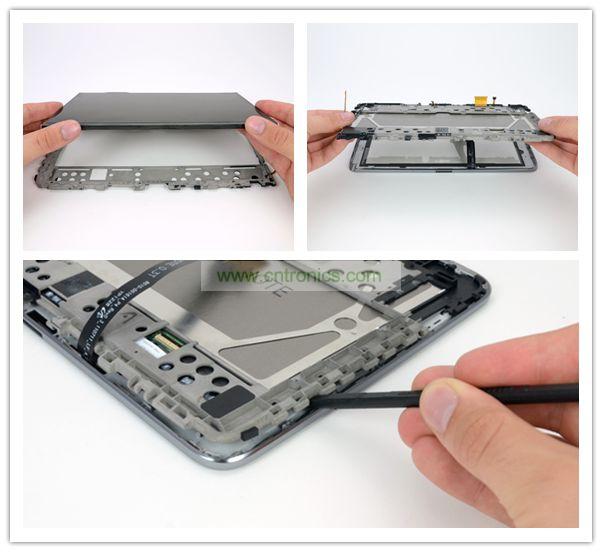

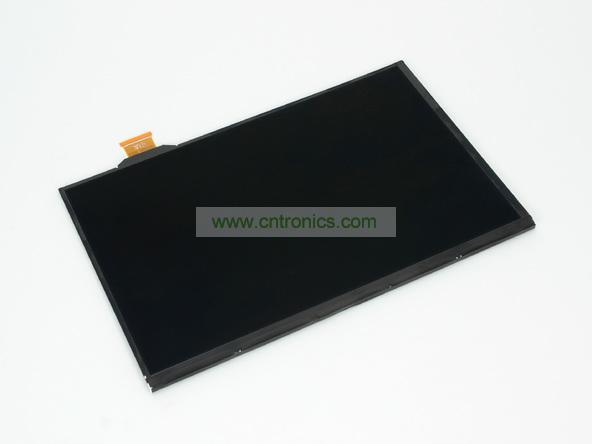

步骤11:拆屏幕
令人惊喜的是,Galaxy Note 10.1的LCD显示屏可以和数字转换器分离,这意味着,当你把屏幕摔碎了,可以轻易换一块屏,而不像苹果那样不提供换屏服务。
我们来看一下这块屏幕的参数:10.1英寸的对角线长度、1280 x 800像素、149 ppi、双数字转换器和多点触控。

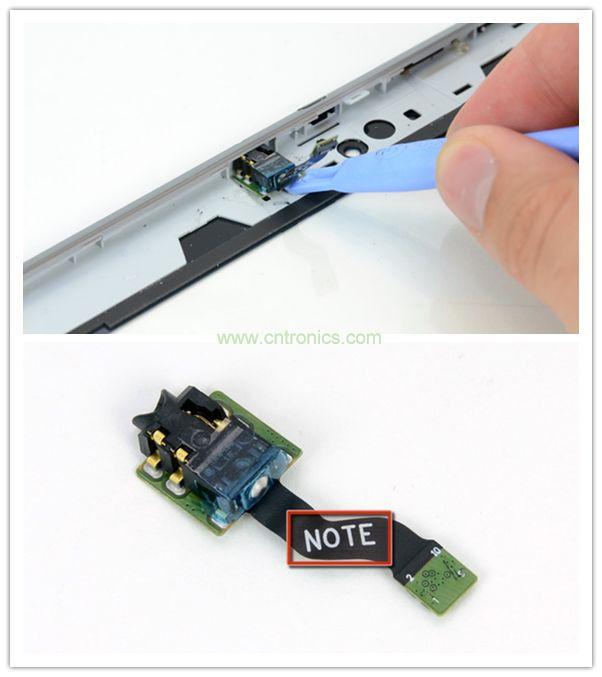

步骤12:拆耳机接孔
说实话拆耳机接孔花了最多时间,因为它用了粘合剂。
[page]

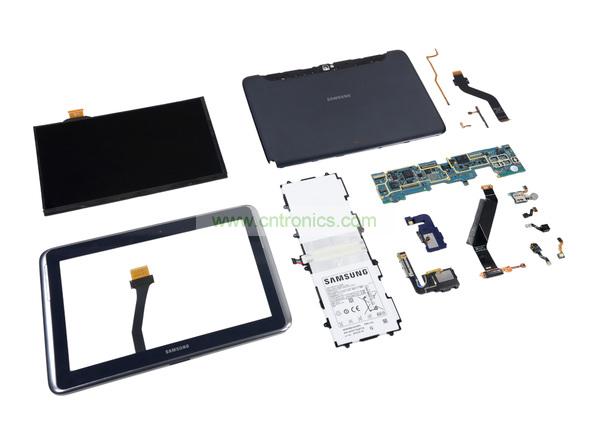

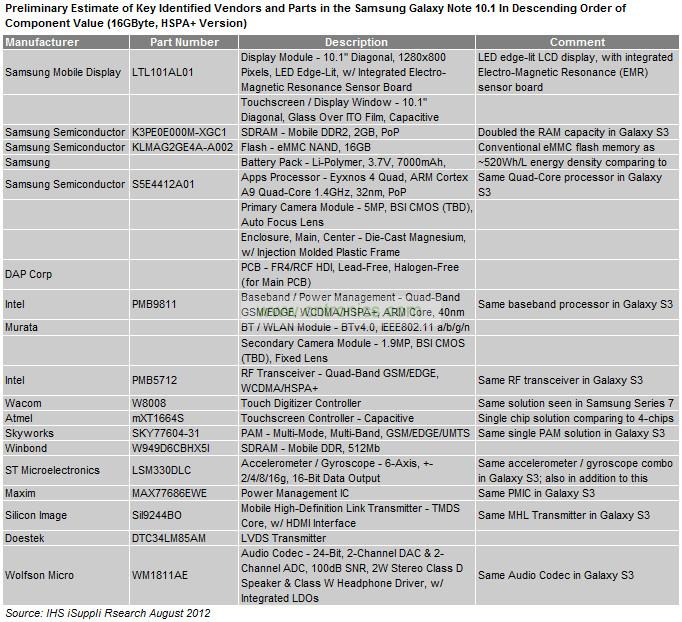

完整BOM表
拆解之后Galaxy Note 10.1的主要元件及其供应商也新鲜出炉了
