【导读】Torex新推出的XC6504系列产品因为能在0.6μA的超低消耗电流下工作、即使在输出电流为1μA(轻负载)时，也可达到高精度的输出电压，所以最适用于不需过多输出电流的应用目的。内部由基准电压源，误差放大器，驱动晶体管，过电流保护电路，相位补偿电路等构成。
XC6504系列产品尽管CL能对应陶瓷等低ESR电容器，但通过内部补偿即使没有CL也能得到稳定的工作 状态。在CE端子输入低电平时，IC成待机状态，可将消耗电流减少到0.1μA以下。
图1：Torex新推出的XC6504系列产品
此外，在待机状态下CL上的充电电荷将通过内部开关放电，高速地返回到VSS电平。
实现了0.6μA自 身消耗电流
蓄电池的驱动时间是由LDO自身消耗电流、加上由LDO提供电源的系统电流 (从LDO方面观察的负载电流)的 量来决定的。在系统端需要数10mA～数100mA的电流时，LDO的自身消耗电流基本上不影响驱动时间，但如 长时间持续低于数mA以下极小电流的工作状态 (通信待机等整个系统基本上处于待机状态)，对于整体的电流 (系统端的电流＋LDO自身消耗电流)，LDO的自身消耗电流所占比率增大，自身消耗电流的大小将对驱动时间 有很大影响。 XC6504系列产品为了使蓄电池驱动机器的驱动时间达到长时间的极限，实现了行业中最高水平的0.6μA自 身消耗电流，有利于蓄电池长时间地驱动工作。

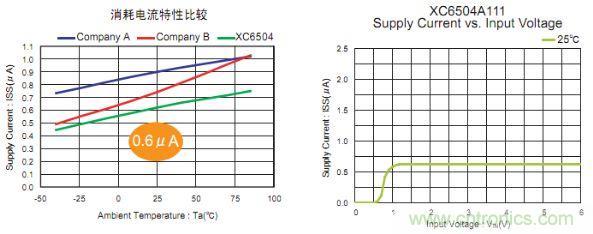

图2：消耗电流特性比较

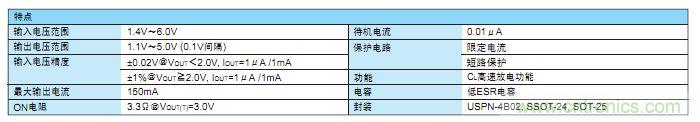

图3：产品性能参数
[page]
减少轻负载时的输出电压的变动
低消耗电流LDO可以提高通常较多地使用于轻负载时的 输出电压精度。输出电流IOUT即使在1mA以下的条件下， 输出电压对输出电流的变动也非常小，即使在高温条件 下，也没有输出电压上升。

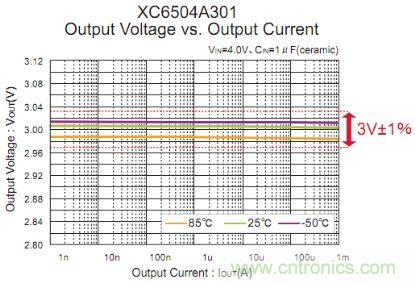

图4：减少轻负载时的输出电压的变动

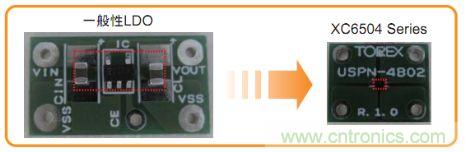

超小型封装和不使用电容可以减少外置零部件
大多数LDO为了稳定输出电压，使用时需要在输出端子连接输出电容CL。 这是为了把输出容量CL作为补偿IC相位而使用，没有CL时，则不能补偿IC的相位，将引起输出发生异常振荡的现象。 因此，一般在LDO的输出端子附近连接LDO专用的电容使用。 但是，XC6504系列产品通过在IC内部内置了相位补偿电路，因此即使在没有CL的情况下也能得到稳定的输出电压。 此外，即使连接了输出容量，也能安定地工作，即使在负载端的IC连接了旁路电容时，在使用时也不会受连接电容的 限制。

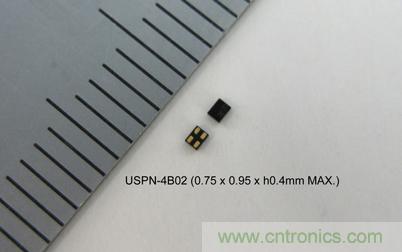

图5：超小型封装面积
与既往产品的特性比较

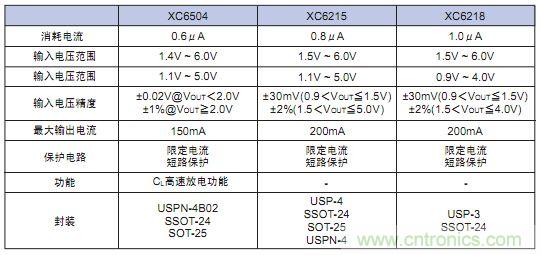

图6：与既往产品的特性比较
