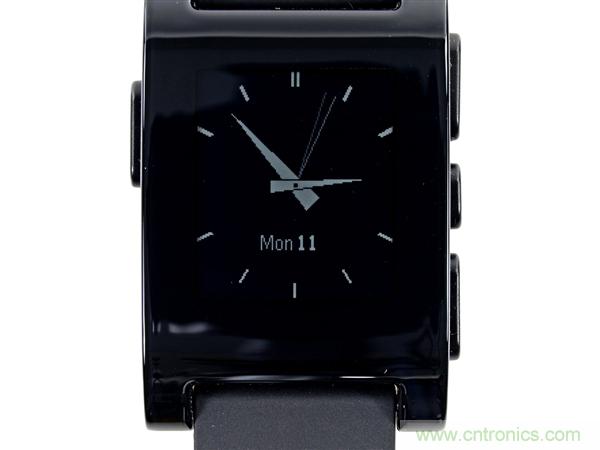

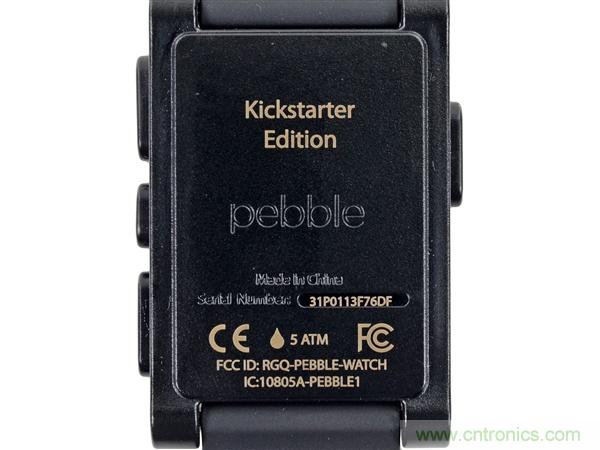

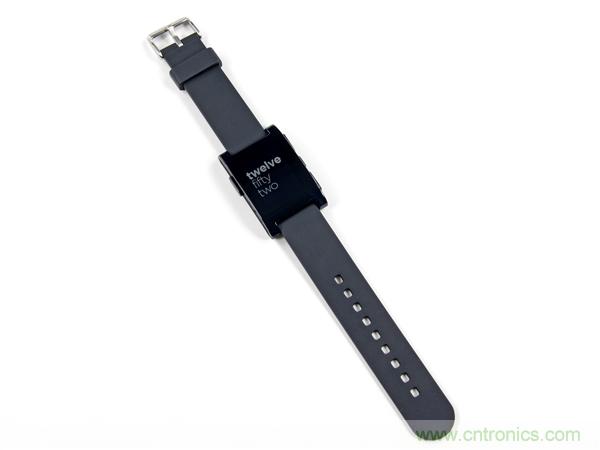

Pebble号称是第一款支持iOS功能的智能手表，可通过蓝牙连接iPhone、Android手机，能够通话、收发短信和邮件，还可以下载更多桌面主题和扩展应用，尤其是运动计步类的，当然也能看时间。 它整体重量只有38.2克，有一块168×144分辨率的1.26寸黑白背光电子纸屏幕，多层次聚碳酸酯表盘边框，完全密封可防水(50米)。上有四个按键，内置震动马达、三轴加速计、指南针，电池续航可达7天。外观有黑、白、红、灰、橙等五种，首批售价99美元，后来就变成了149美元。 闲话不多说了，开始拆解。 外观做得确实很精致，背部镀金文字也很上档次。拿在手里整体感觉很轻盈。

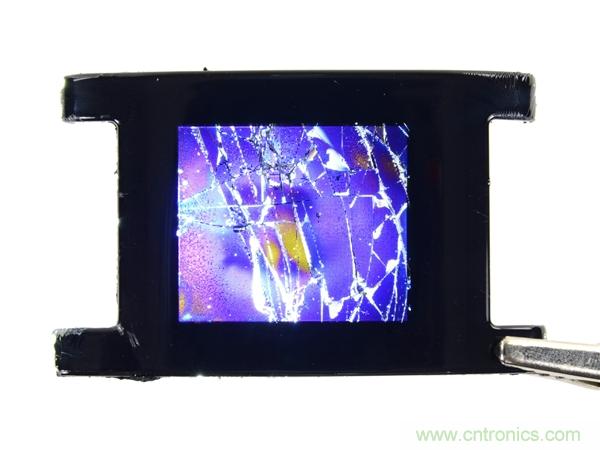

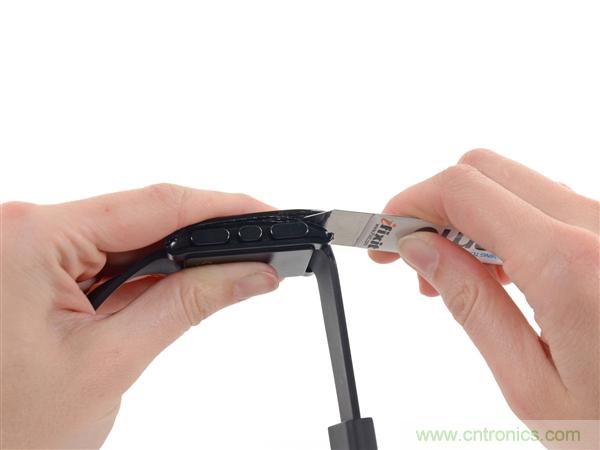

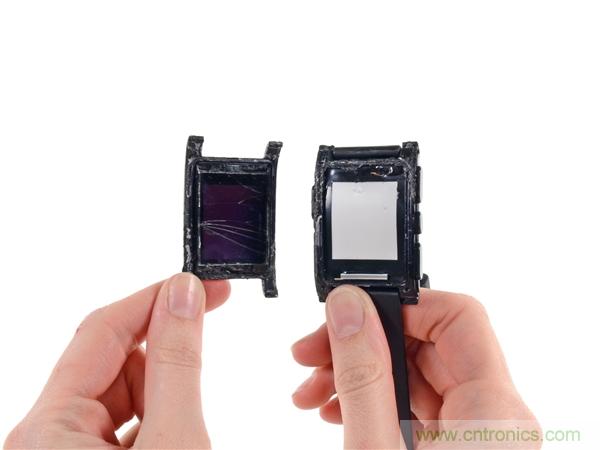

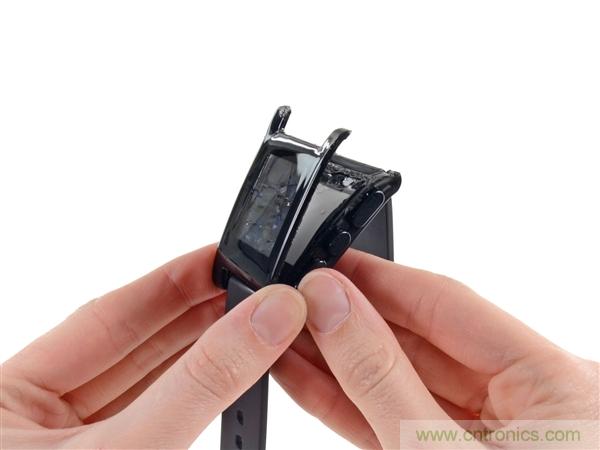

[page] 跟以往拆解的大多数设备不同，这上边可没有螺丝，而是用了大量的粘合剂来固定整合(还得防水呢)，所以想完好无损地拆开是不可能的，只能暴力破坏。 于是屏幕就挂了，用同样来自Kickstarter出品的高亮度开源手电筒HexBright照一下，黑白屏就成“彩屏”了。
 [page]

Pebble在屏幕方面使用了夏普的Memory LCD，可在极低功耗下维持当前显示状态，静态模式下还不到15微瓦(1微瓦是1瓦的百万分之一)。

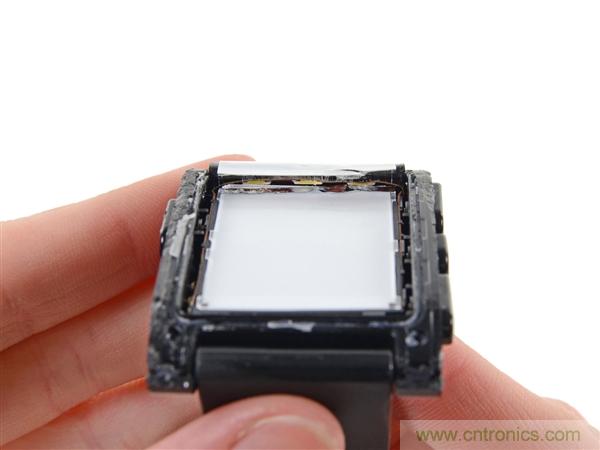

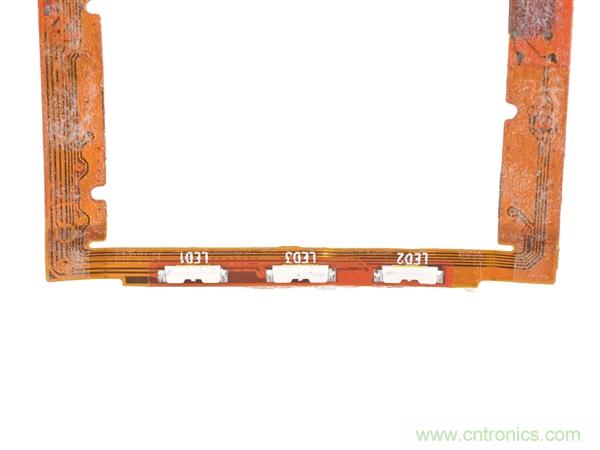

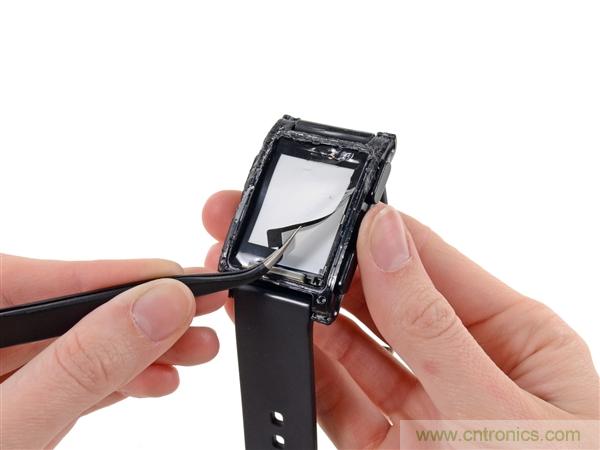

掀开电子纸显示薄膜可以看到背光LED，只用了三个。

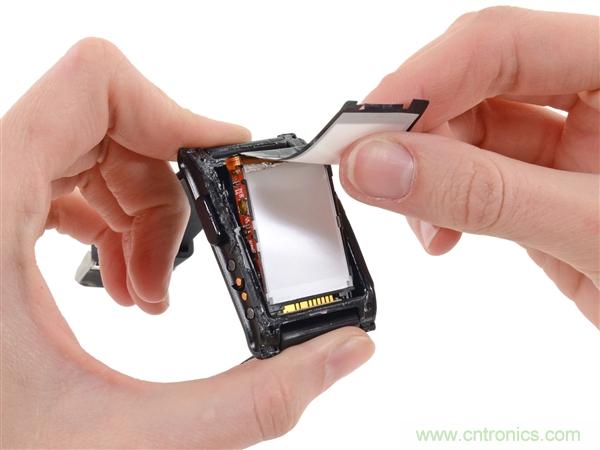

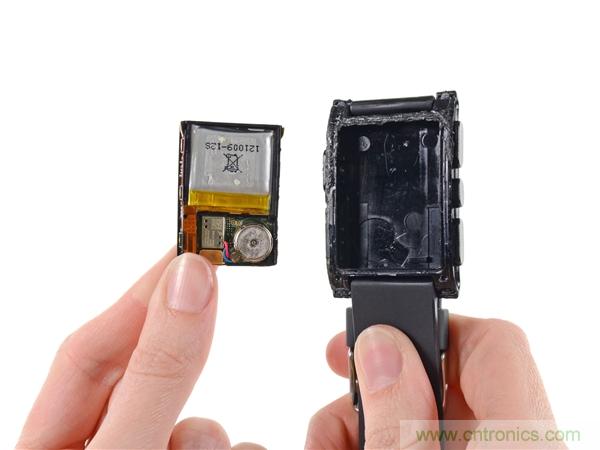

因为整合度太高，表内部其实是一个整体，拿下它之后所谓的拆解工作其实就基本结束了。
[page]

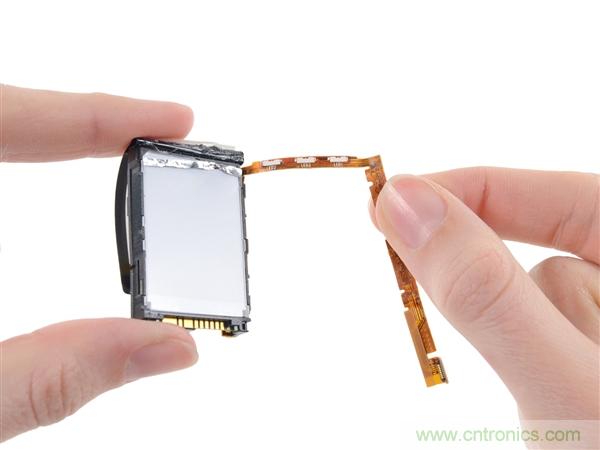

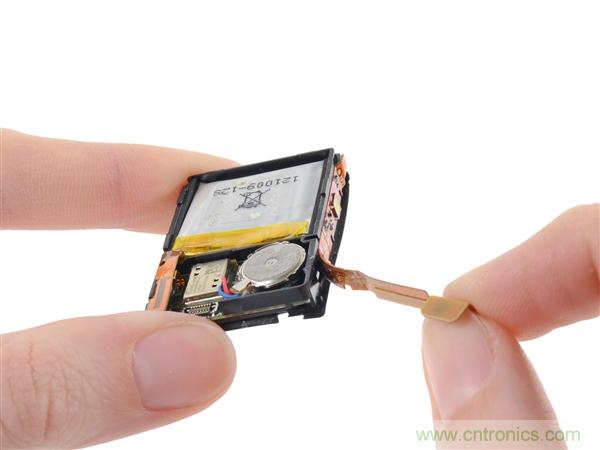

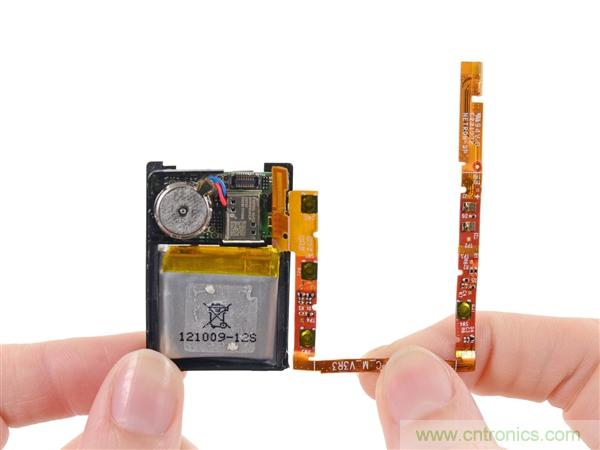

环绕在四周的排线可以轻松拽下来。

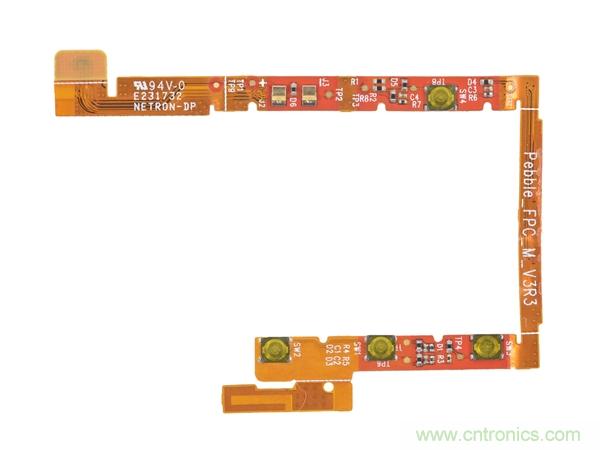

[page] 全部四个按钮、三个LED、蓝牙天线全部位于这条排线上，所以想单独更换其中任何一个都是不可能的，更何况前边那道“屏幕关”你就过不来。

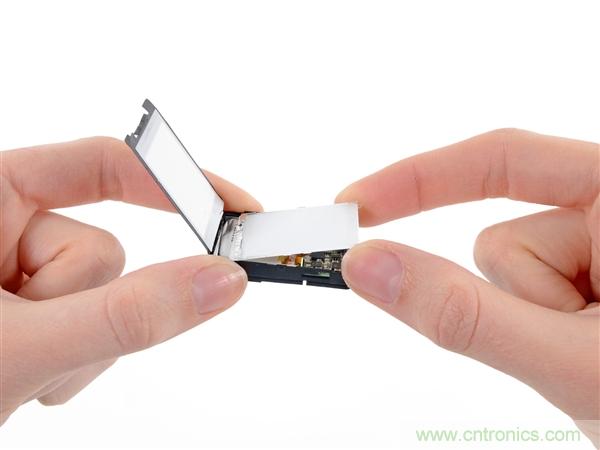

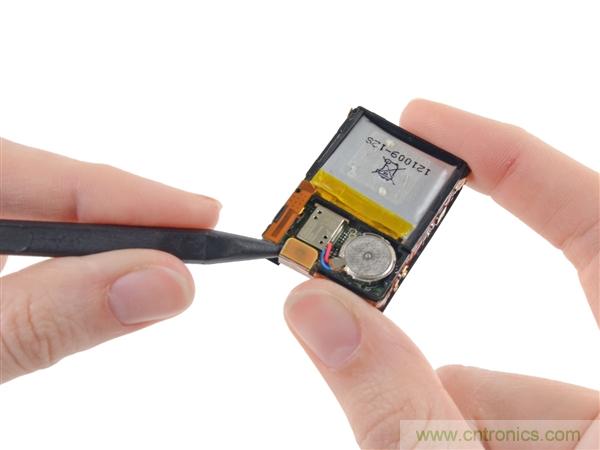

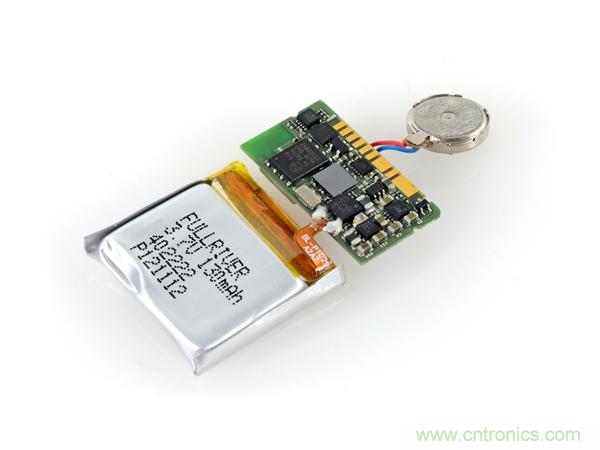

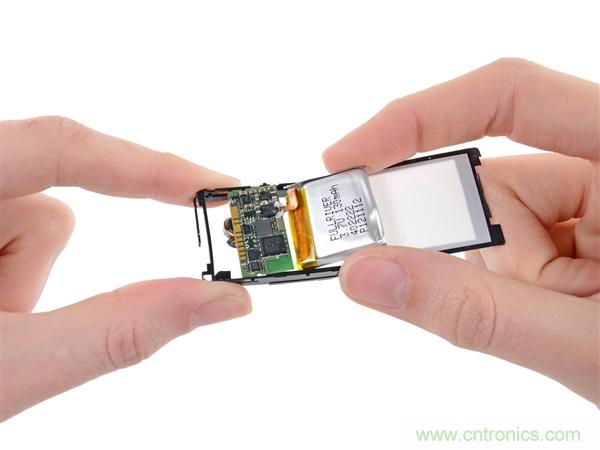

再去掉背光面板，就能看到主板、电池、震动马达，而且三者也是紧密粘在一起的，一损俱损，一荣俱荣。
[page]

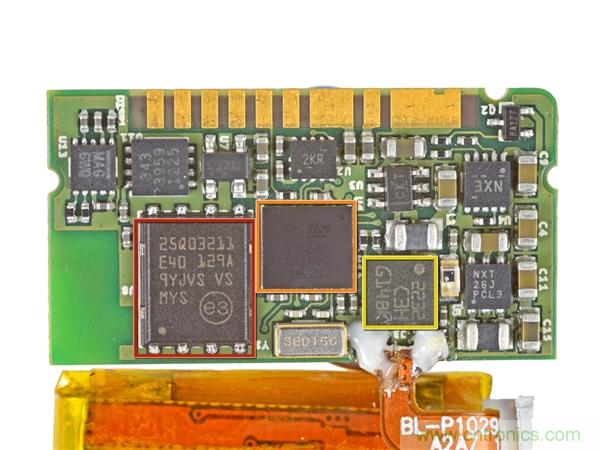

很少见到如此迷你的主板吧？红色框内是美光N25Q032A11ESE40F 32Mb(4MB)串行闪存；橙色框内是意法半导体STM32F205RE处理器，ARM Cortex-M3 MCU架构，最大频率120MHz；黄色框内是意法半导体LIS3DH三轴加速计。

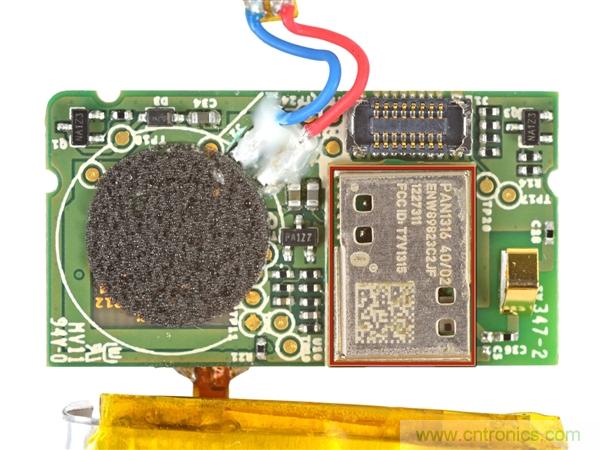

背面是松下PAN1316 RF模块，提供蓝牙2.1+EDR、蓝牙4.0 LE，而蓝牙控制器是德仪CC2564。

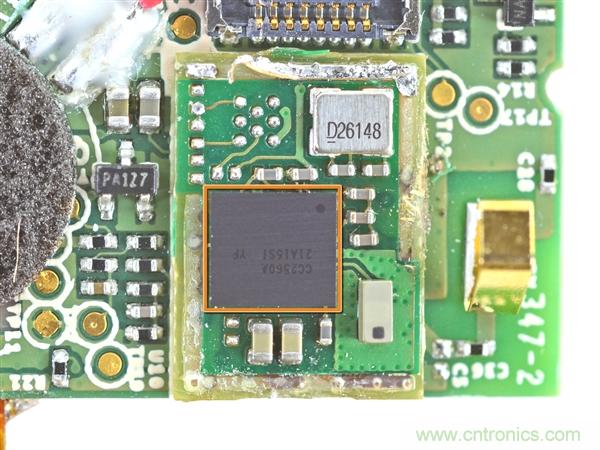

拿掉电磁屏蔽外壳后看到的控制器标识是CC2560A，根据规格它不支持蓝牙4.0 LE。Pebble解释，说这两个型号其实是一样的硬件，确实支持蓝牙4.0 LE，只不过暂时处于关闭状态，未来会通过固件更新来开启。

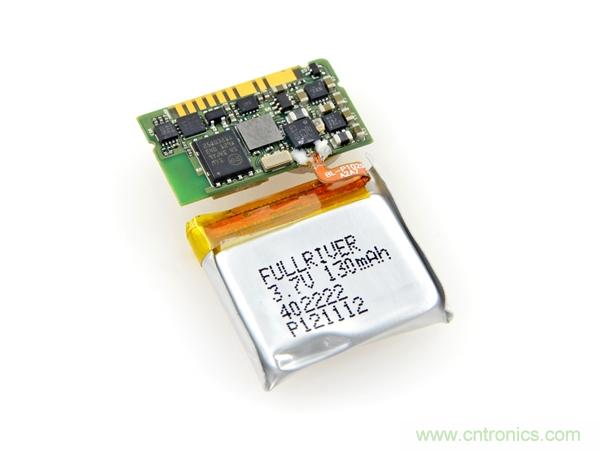

电池来自美国Fullriver，3.7V，130mAh，可通过USB充电，续航最长7天，寿命估计能达到6-10年。 [page]

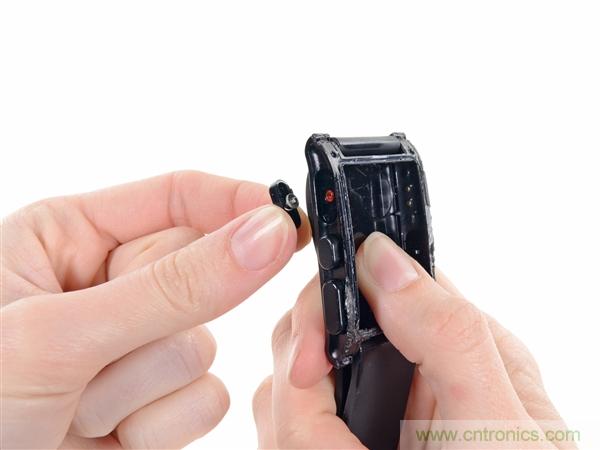

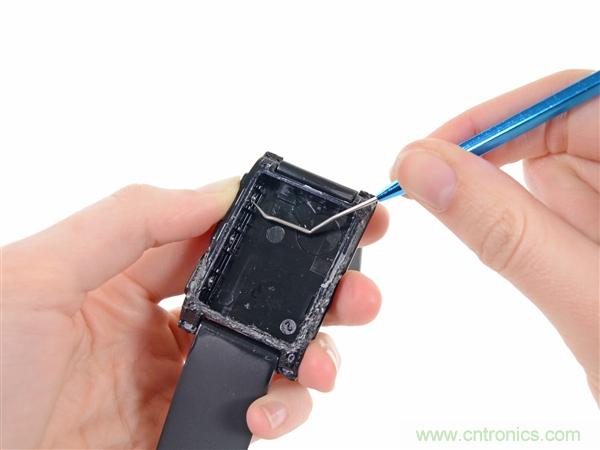

回头再来研究一下外壳。螺丝是可以拧下来的，有弹簧和垫圈，用于防水。都可以单独更换。

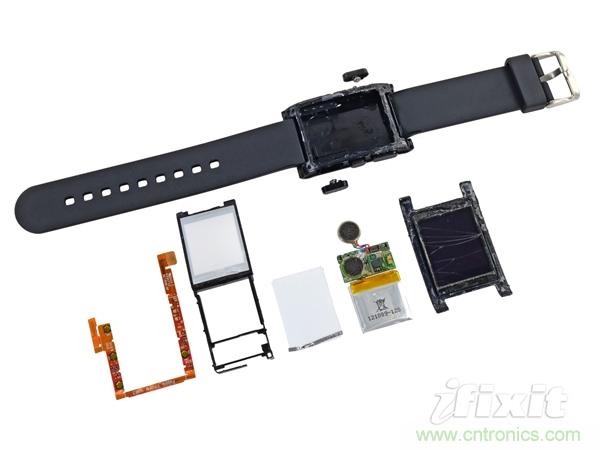

最后是所有零件大合影。


虽然还没有针对手表的维修难度评分，但仅从屏幕上看，完全可以直接给0分。
