【导读】作为苹果最新发布会亮点之一的iPad Air已经面向全球正式开售，窄边框的设计以及更轻薄的机身让人眼前一亮，而iPad Air的内部设计又有什么样的改变呢？著名拆解网站将iPad Air进行了拆解，一起来看看iPad Air的精湛做工吧！

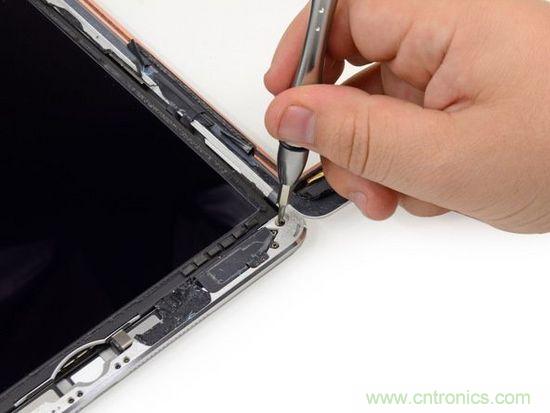

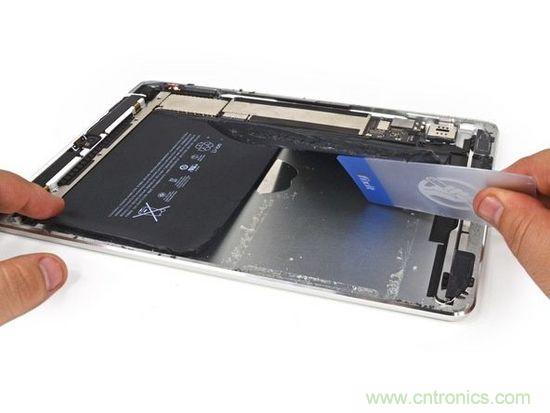

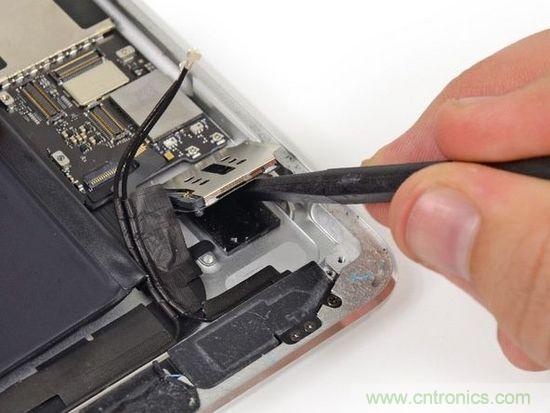

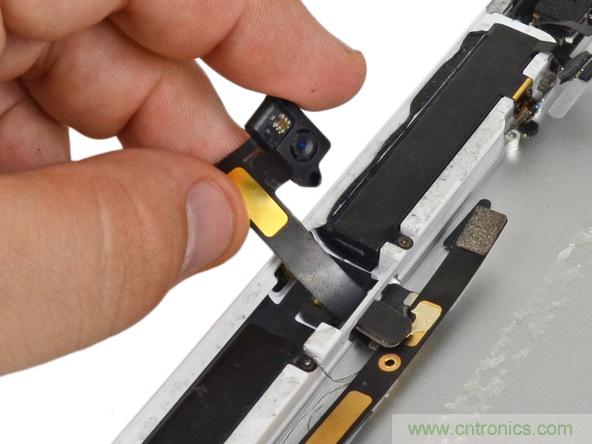

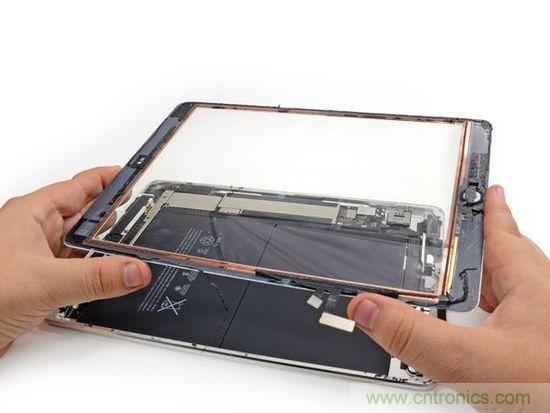

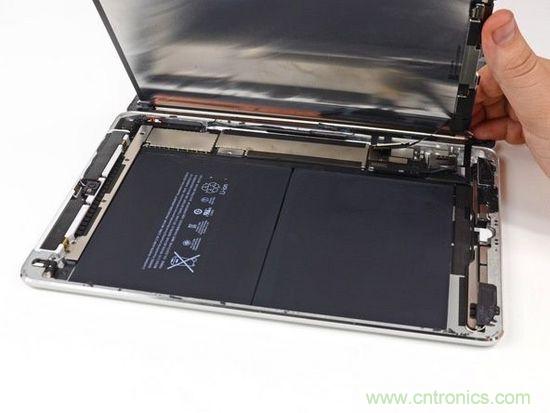

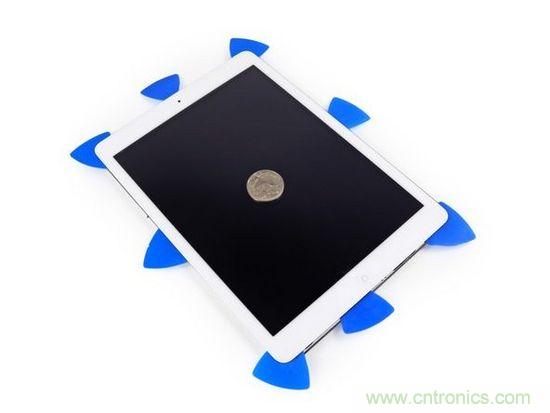

iPad Air的具体参数这里就不累述了，直接看拆解图片吧！

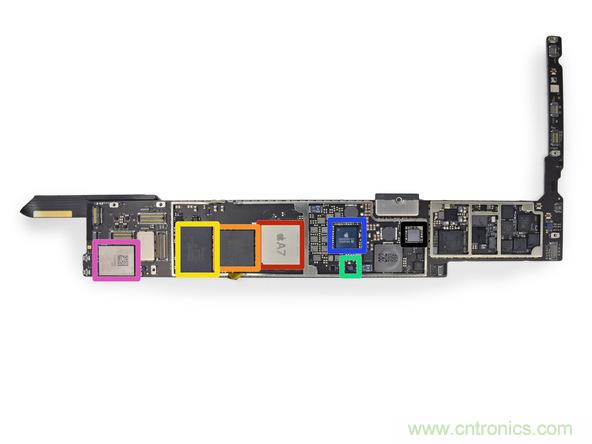

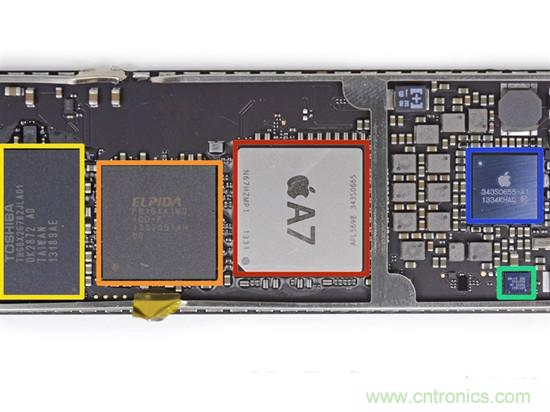

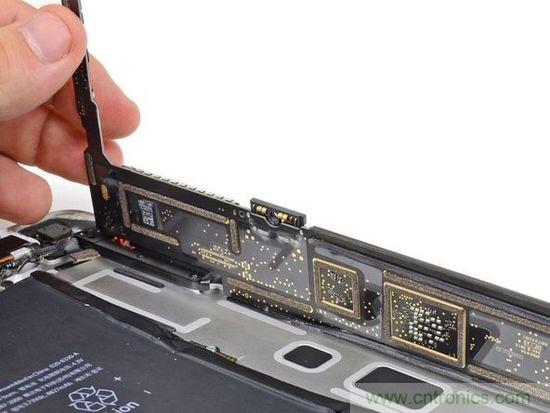

主板上面主要的芯片有：
红色：APL5698 A7 SoC处理器
橙色：尔必达F8164A1MD 1GB LPDDR3内存颗粒
黄色：东芝THGBX2G7B2JLA01 16GB NAND闪存颗粒
绿色：NXP LPC18A1 M7协处理器
蓝色：苹果343S0655-A1
粉色：USI 339S0213 Wi-Fi模块
黑色：苹果338S1116 Cirrus音频编码器
主板芯片近照。

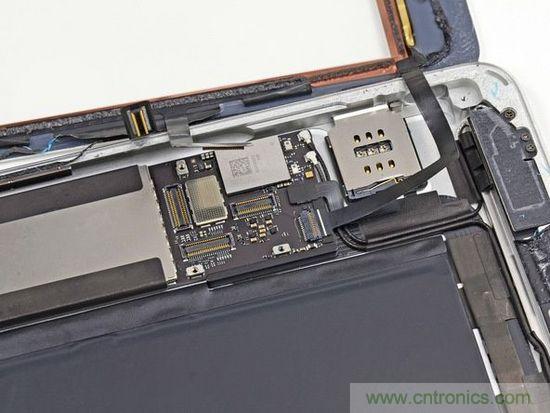

主板尾部是RF射频相关零件。
红色：高通M9615M LTE基带（整合128MB RAM）
蓝色：227 LG
绿色：两个Avago A79 LTE RF功率放大器双工器
粉色：高通WTR1605L收发器
橙色：TriQuint TQF6514 RF功率放大器
黄色：三个Skyworks SKY77 LTE RF功率放大器双工器
红框拆开是一对博通BCM5976C1KUB6G触摸传感器。

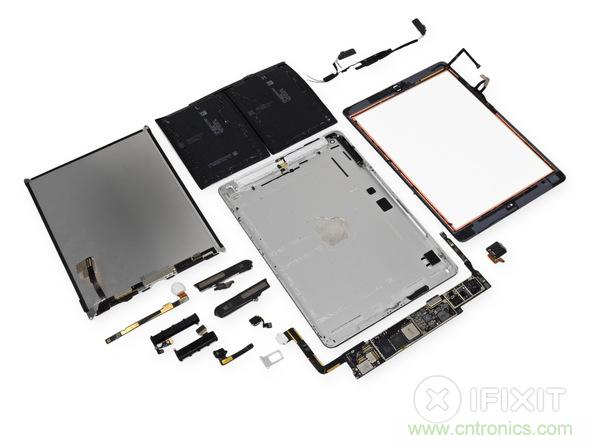

拆解到这里就结束了，专业给出的可维修指数2分（满分10分，10分最易）。
