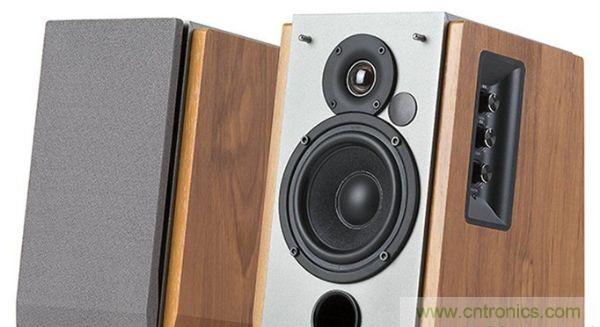

先看看漫步者有源音箱的实物图。

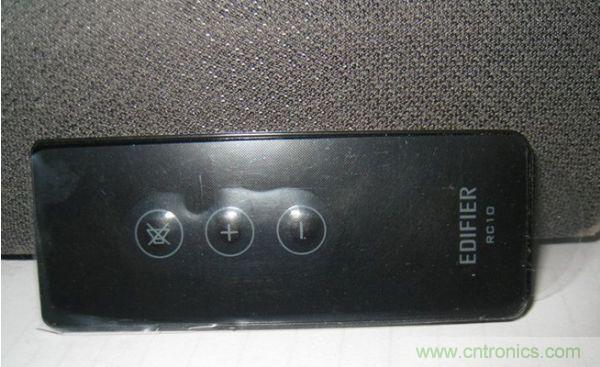

有一个简单的遥控器
梯形箱体梯形箱体

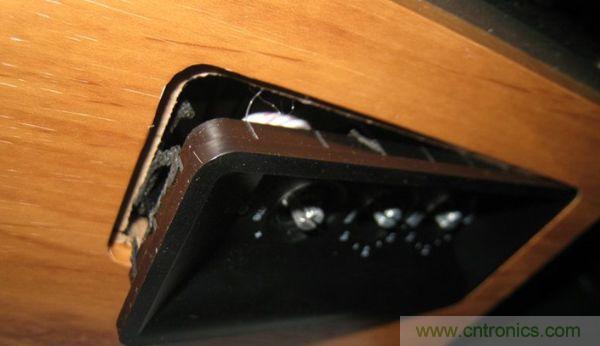

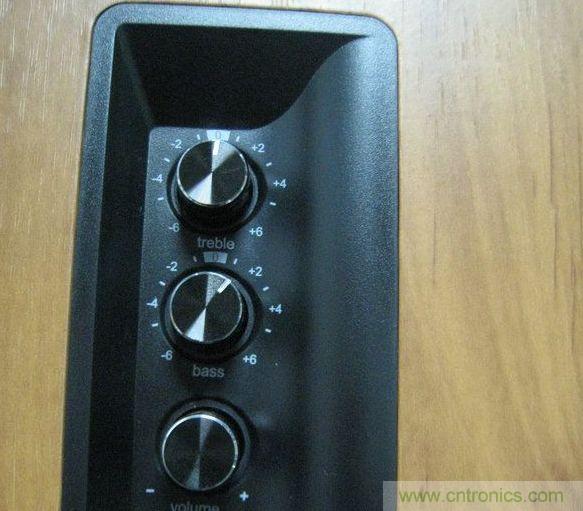

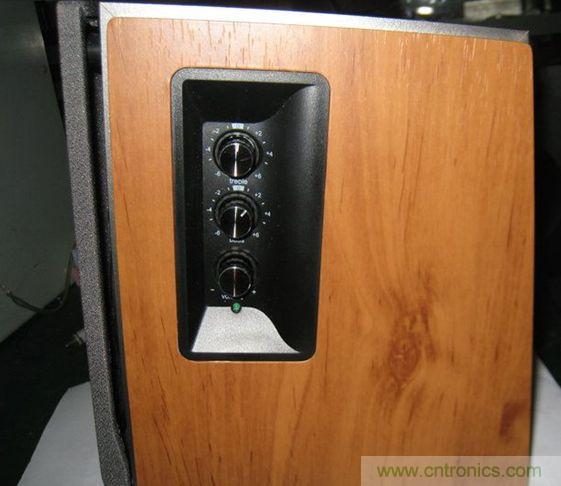

声音调节在侧面
[page]

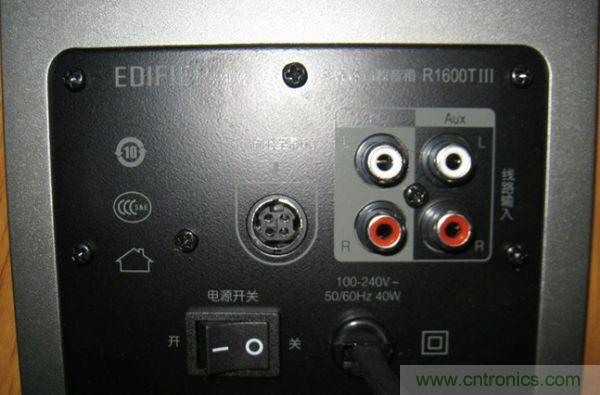

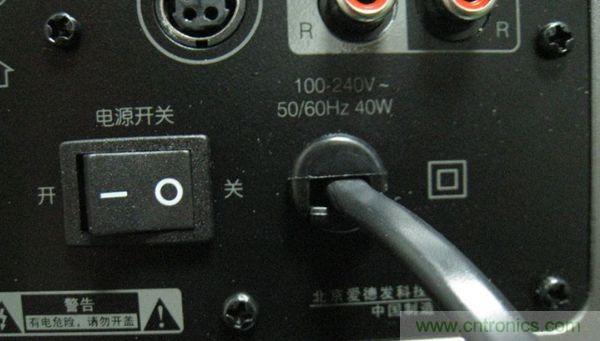

背板

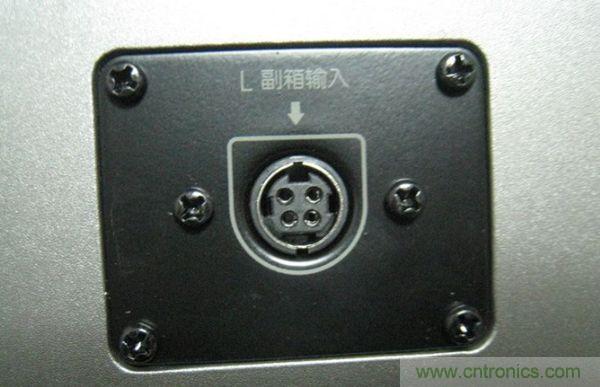

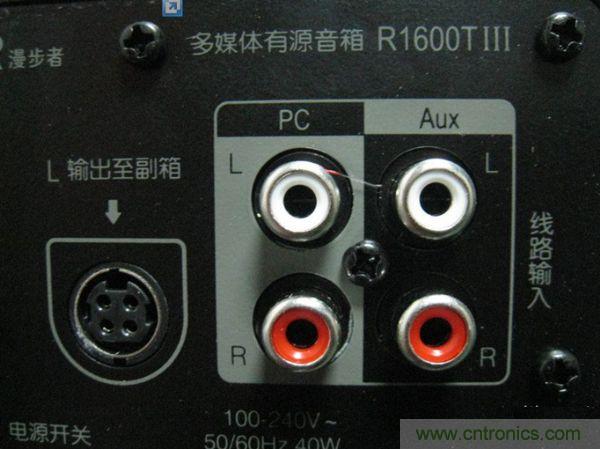

R1600TIII采用极具HIFI味道的新型平衡针脚连接方式,将信号传输中损耗减少到最低,同时也满足了消费者对音箱线材的苛刻要求。

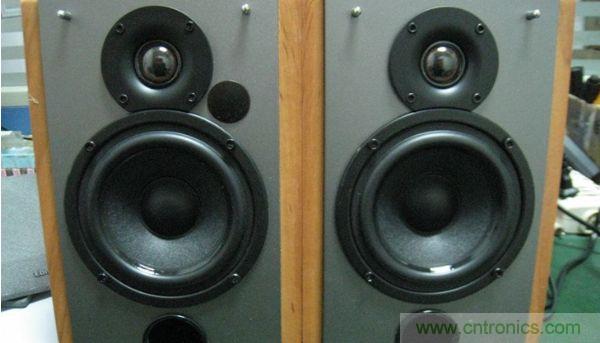

喇叭单元
[page]

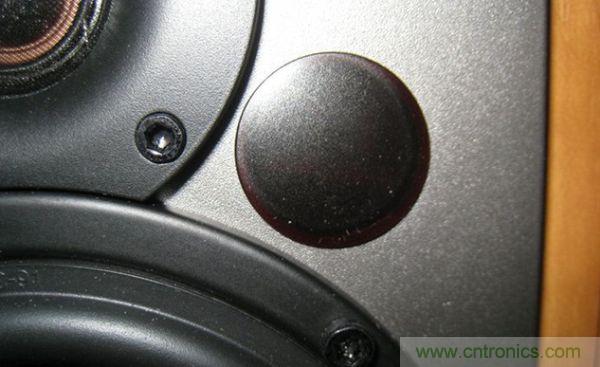

遥控接受头
[page]
高低音是用电位器,主音量是无级调节的。

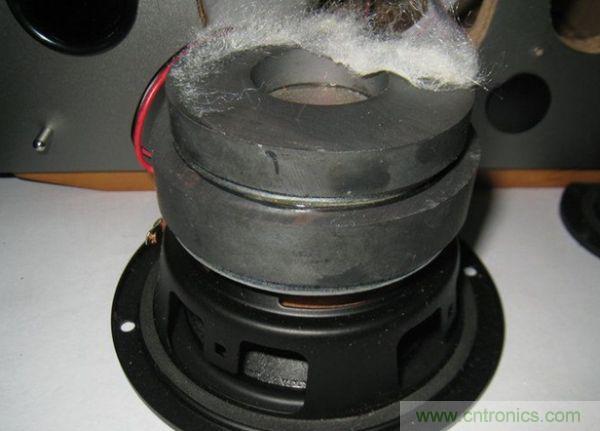

R1600TIII采用Nomex复合材料制成的全新4英寸低频扬声器,并运用数字式电子分频设计,搭配不规则音箱箱体,令声音还原得精准细腻而不失丰满厚实。
[page]

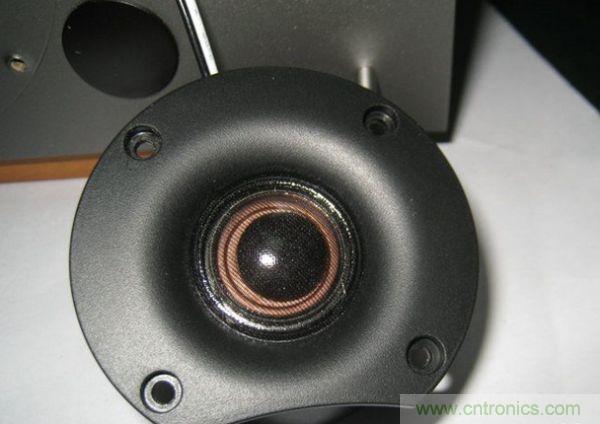

丝绢膜高音扬声器在主流的高音扬声器振膜材质中,丝绢膜有着其他振膜所缺少的柔和感和细腻度,且解析力和瞬态表现在经过独特的处理后也不输金属振膜,另外还消除了金属振膜听觉上的毛刺感和疲劳感。
[page]

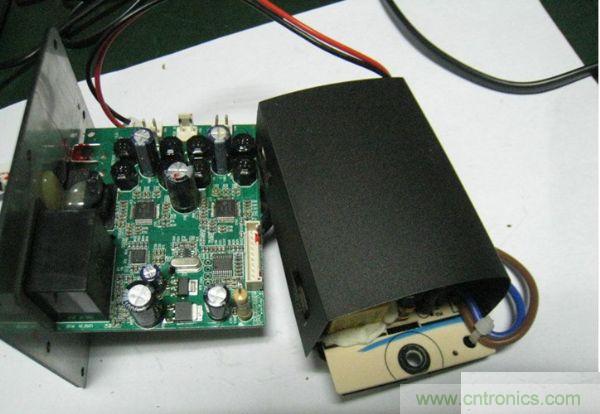

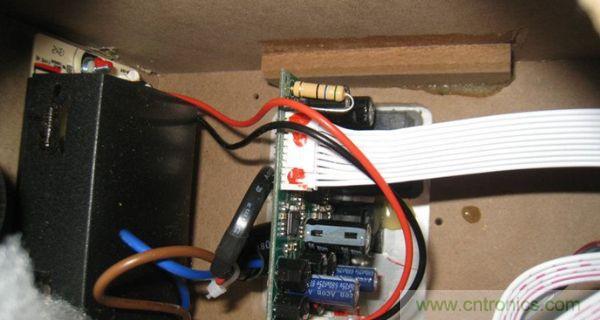

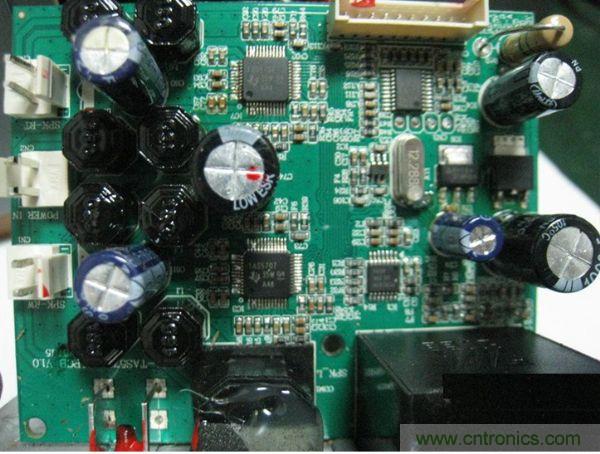

功放板
电解电容
左边是连接高音,中间是电源,右边是低音连接。
[page]
DSP数字音频架构的电子分频技术
德州仪器TAS5707是用于驱动立体声桥接扬声器20瓦,高效率,数字音频功率放大器。TAS5707经营一个384 kHz的开关速度和352 kHz的开关频率,取决于输入采样率之间的PWM载波。过采样与第四阶噪声整形相结合,提供了一个扁平的本底噪声和优异的动态范围从20 Hz至20 kHz。
用单片机控制音量的。
每一个声道用一片TAS5707
[page]

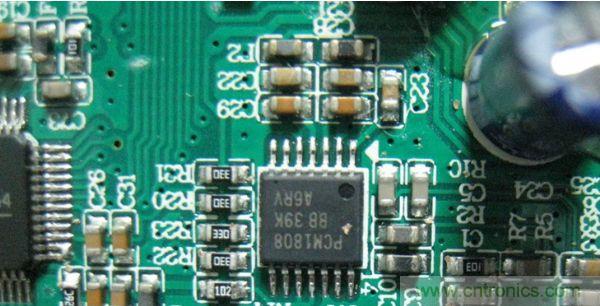

德州仪器PCM1808 具有单端输入的 99dB SNR 立体声 ADC。
3.3V 5V稳压。

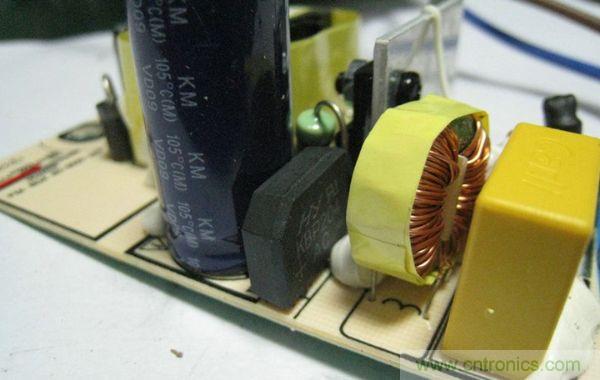

最后是开关电源部分了。

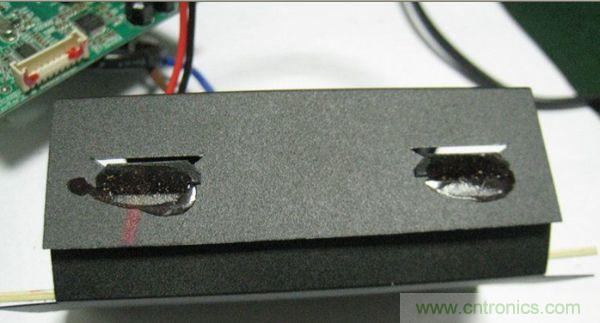

有用防火胶隔离。
[page]
桥式整流

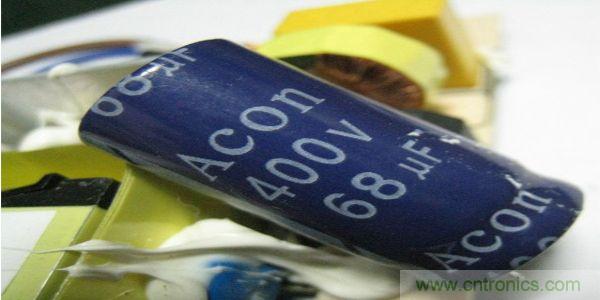

400V的电容
[page]
开关管有散热片

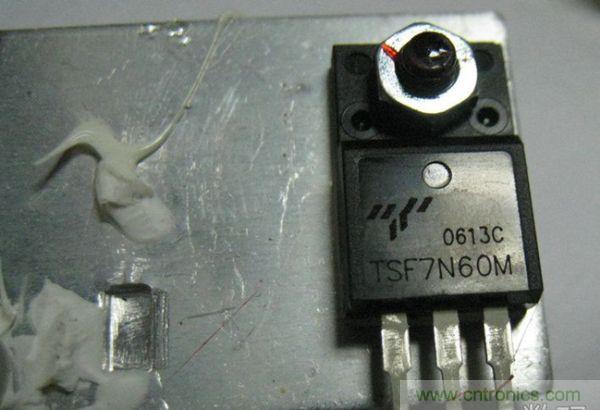

场效应管7N60

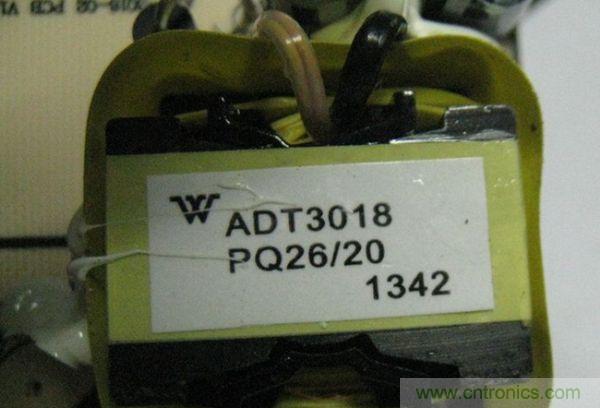

高频变压器
[page]
快恢复二极管

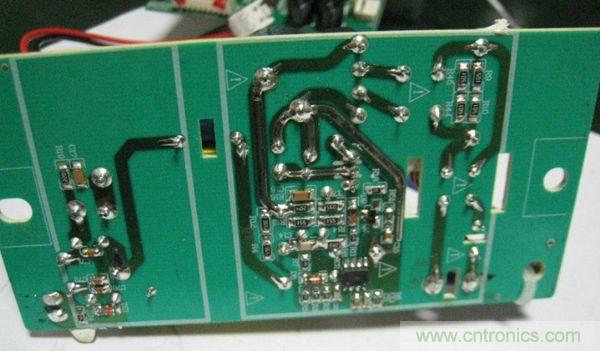

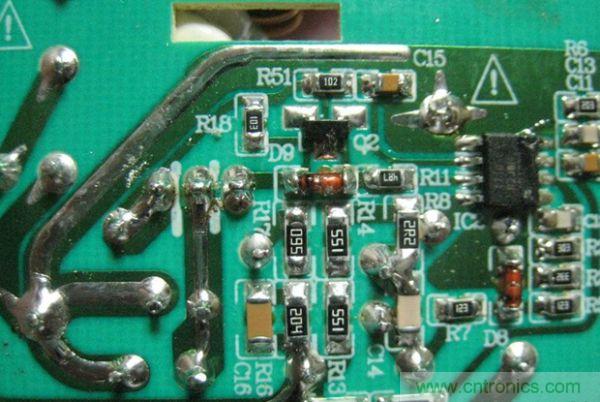

背面还有贴片元件
