散热器居然可以变身成LED灯!今天给大家奉上屌丝工程师用手上坏风扇的青鸟散热改造成山寨LED灯全过程。虽然样子丑了点,但是该网友的创意和超强的动手能力还是很值得大家学习的。

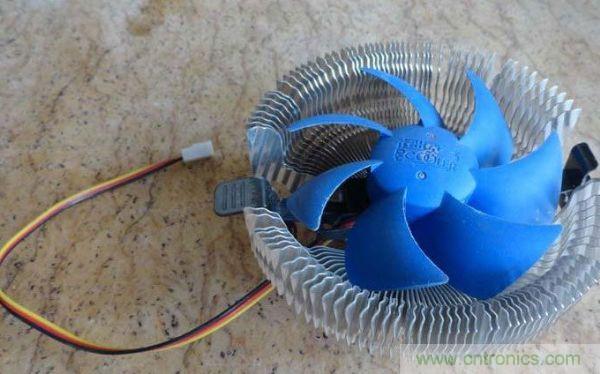

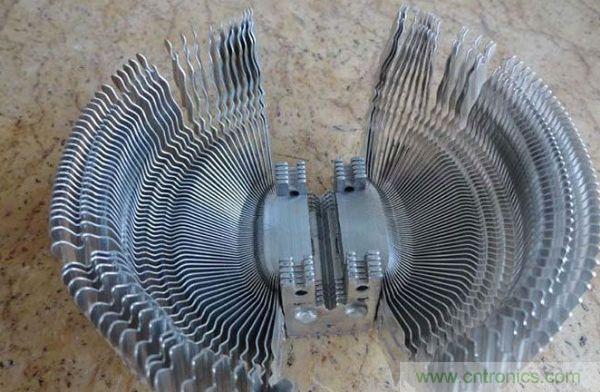

坏风扇的青鸟散热一个,先把风扇给拆掉:

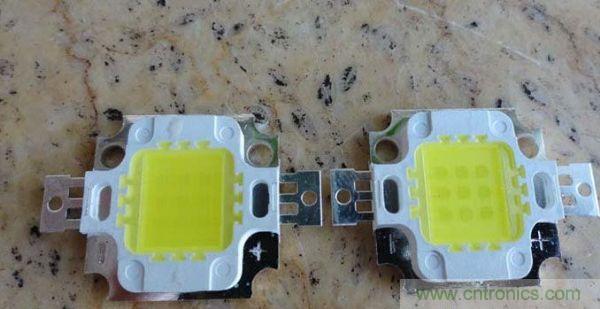

12V10W的LED灯珠两玫:

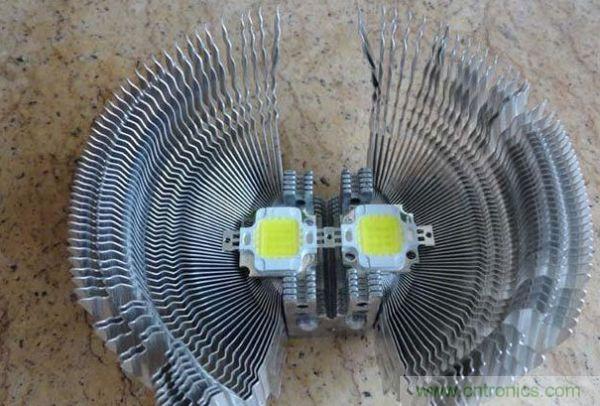

今天的折腾方向,目的是让他们合体。
[page]

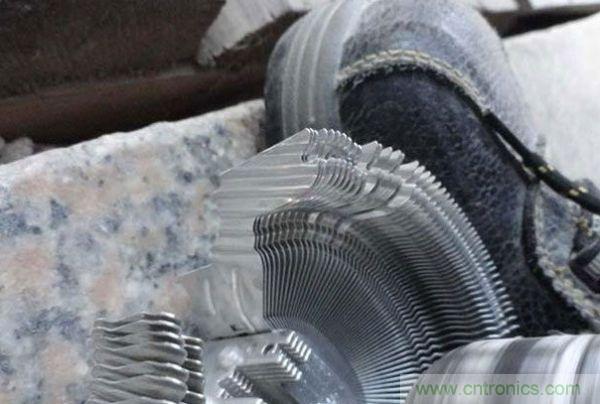

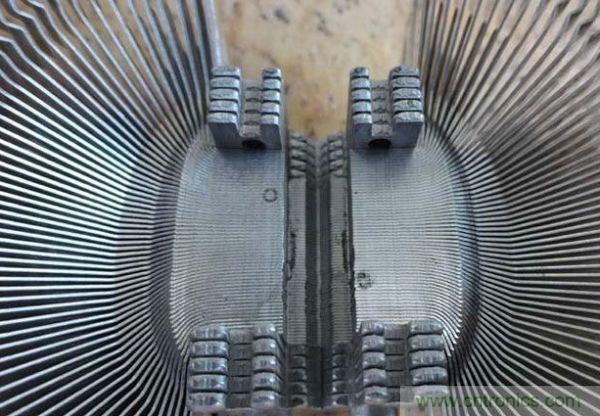

有一大半个的散热面了,应该没问题的。

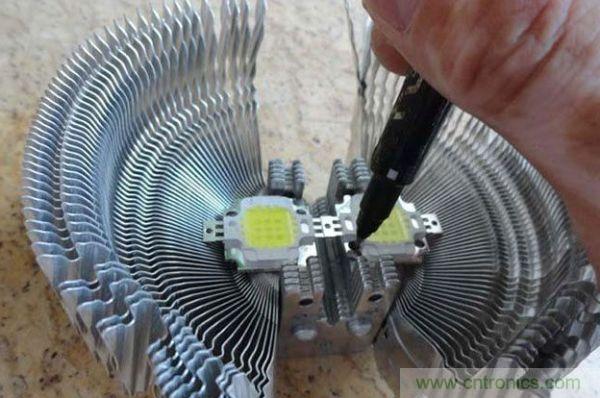

画圈圈,做标记。

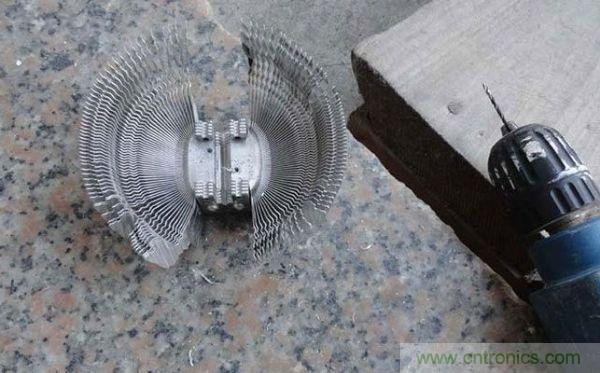

标好打洞了……
[page]

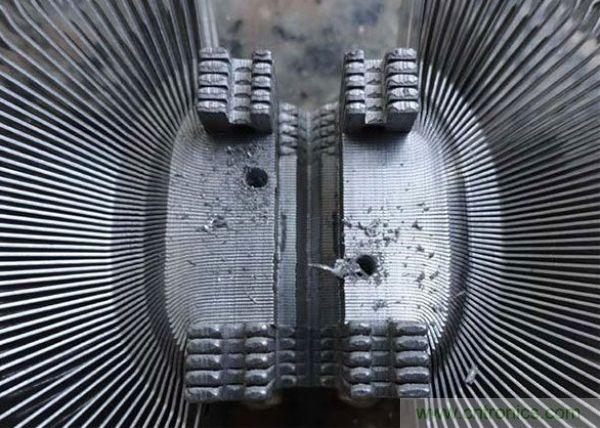

这铝片不难钻孔的说。

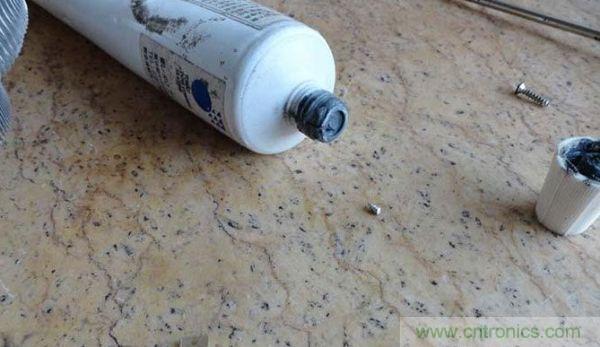

上点岛国的硅脂。
[page]

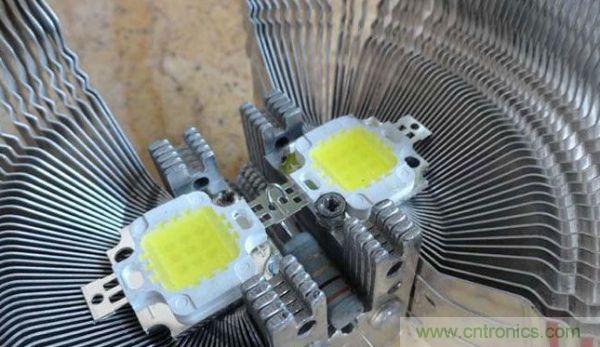

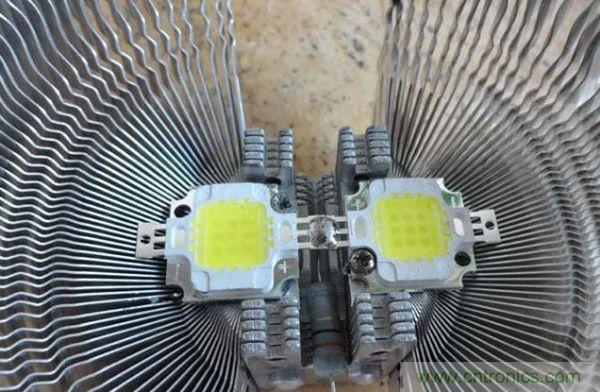

用两个螺丝拧紧。

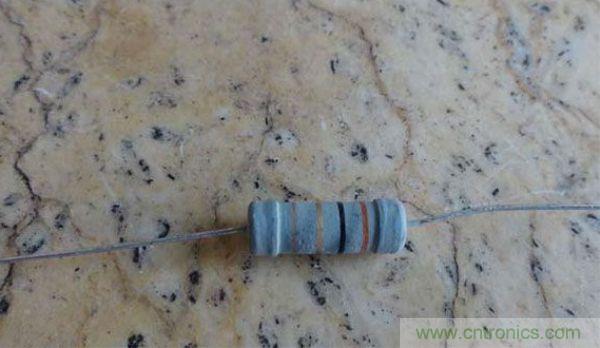

3欧/1瓦的电阻一个,买灯珠时送的。
正极串入。焊好。

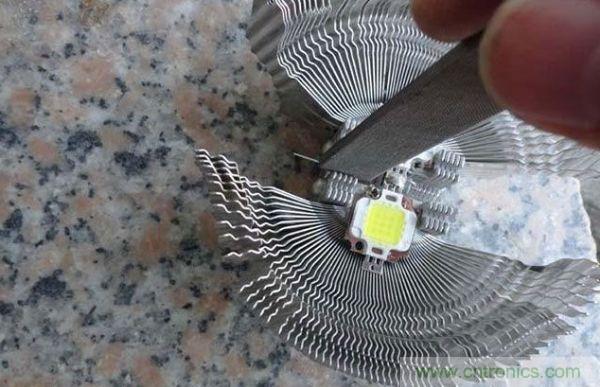

边想边做,用挫刀挫宽下。
[page]

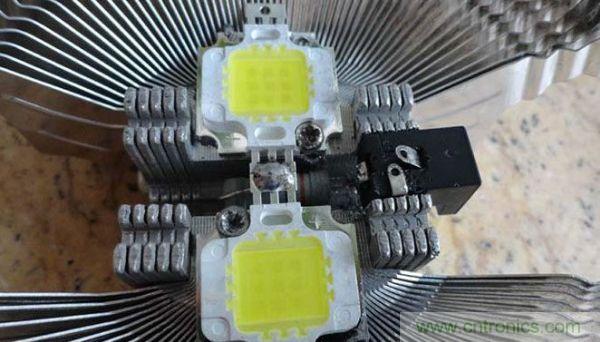

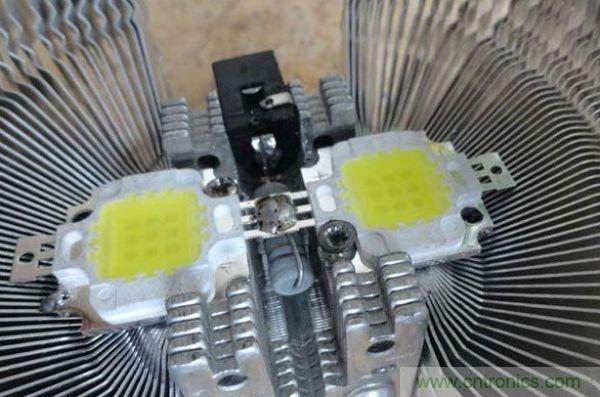

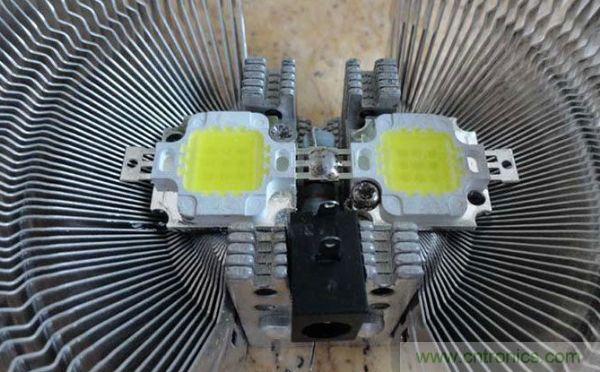

装个3.5的标准电源插座。
还是比较紧的,压下去不易掉出来了。
里正外负,中间就接电阻了。
负极连线还是用多芯的铜线芯了。
[page]

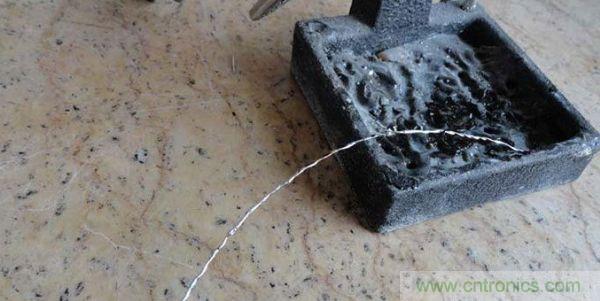

两根上锡不解释。
负极都碰到散热片了.所以也没必要绝缘啦。
加固下。
[page]

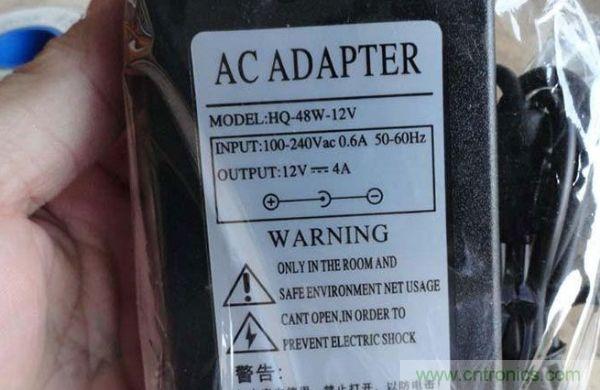

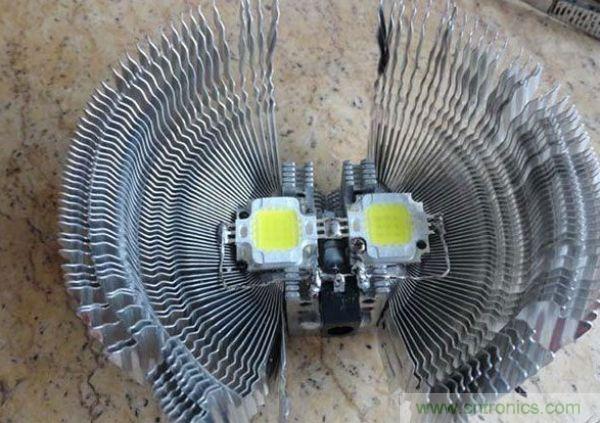

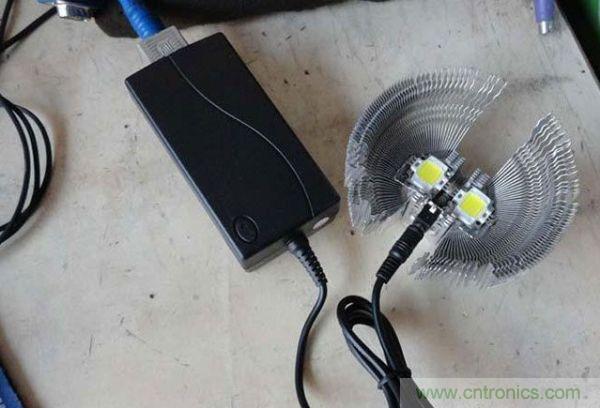

好了,试灯啦.用的是12V4A的液晶电源。
接入。

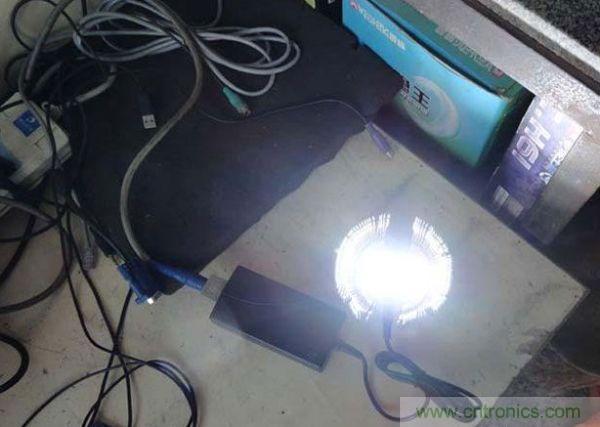

亮了,不过两分钟后看到有烟飘起。
马上关电,由于当然太亮不能直视,所以不知道冒烟的是那个,但用手一摸,电阻还在烫手。1W功率的电阻果断不够。
[page]
没办法只能拆了再改了。还是用挫刀挫宽另一边,改用水泥电阻了。

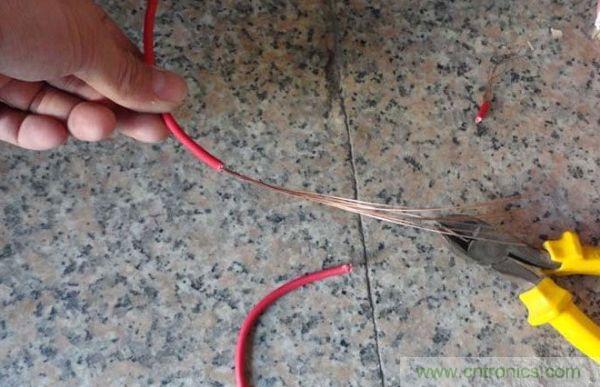

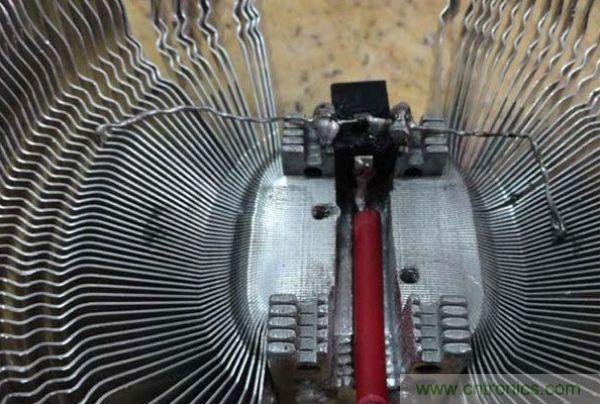

延长插座的正极线先,用的是刚开出来的线皮加三线芯。

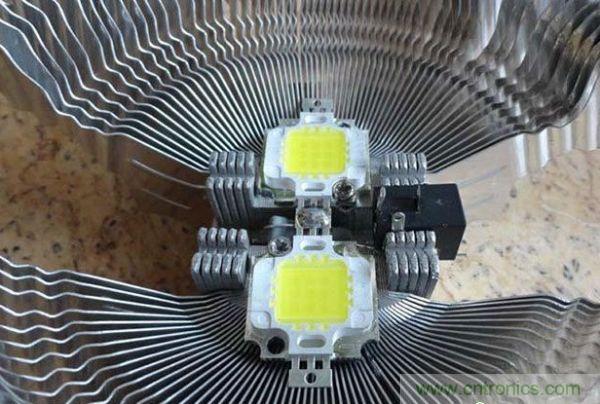

复位好灯珠。

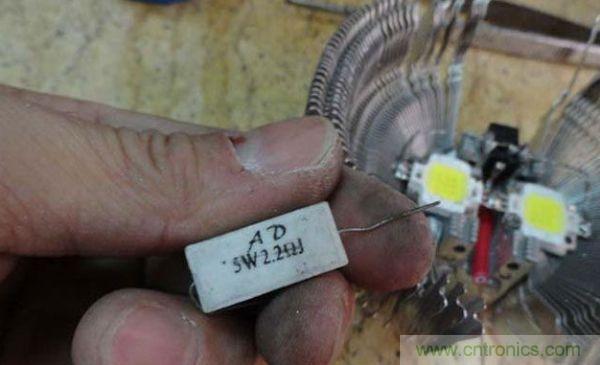

手上只有5瓦2.2欧的水泥电阻。
[page]

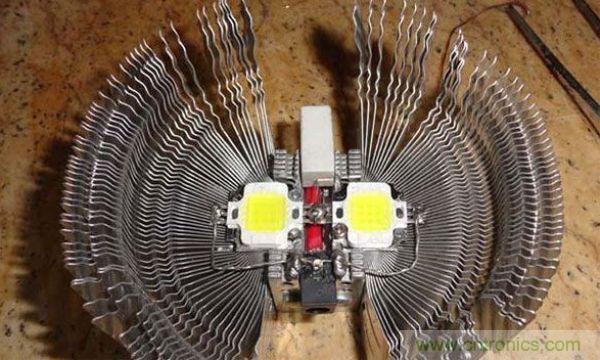

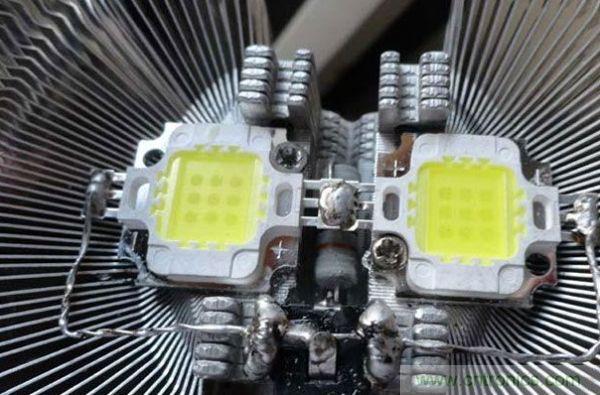

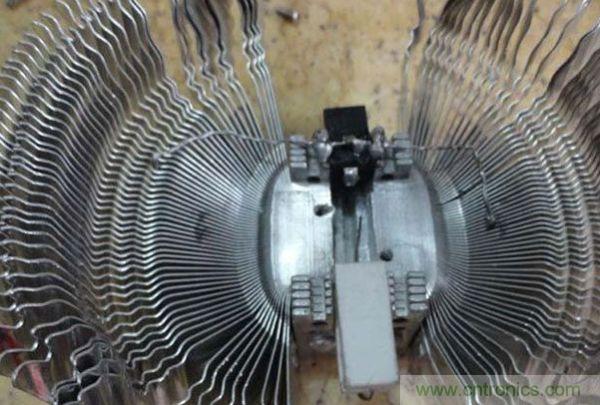

压入,用绕焊焊上。

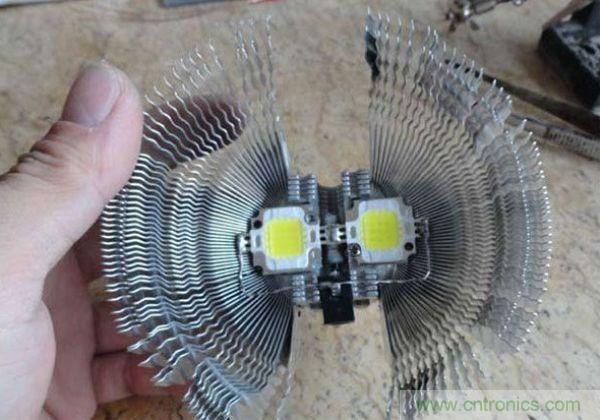

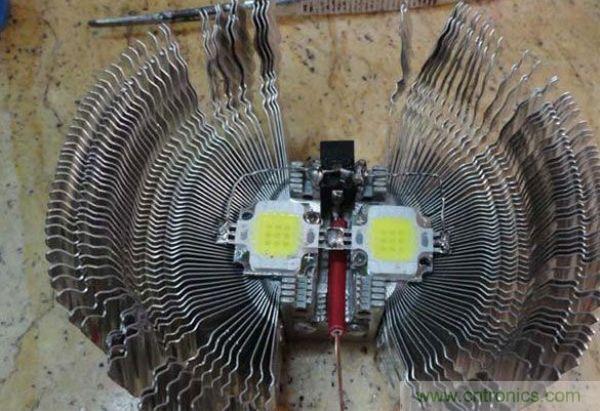

变得奇形怪状的。
试电,还好温度能接受了,亮度还是可以的。

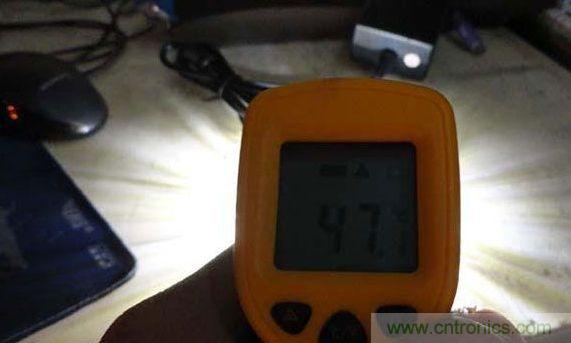

看了下电阻的温度是47度.应该没事了。

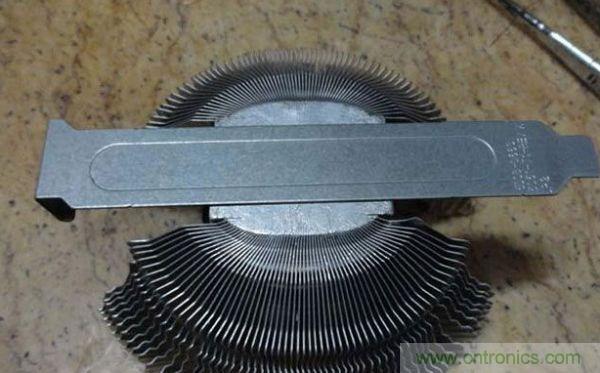

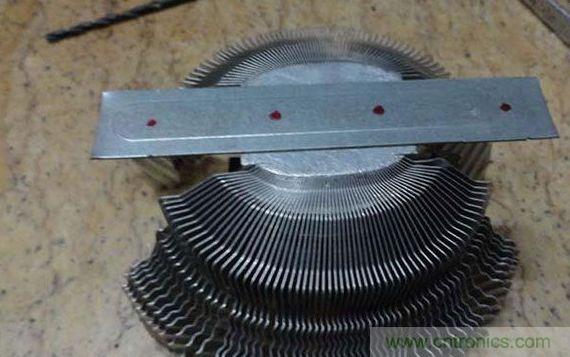

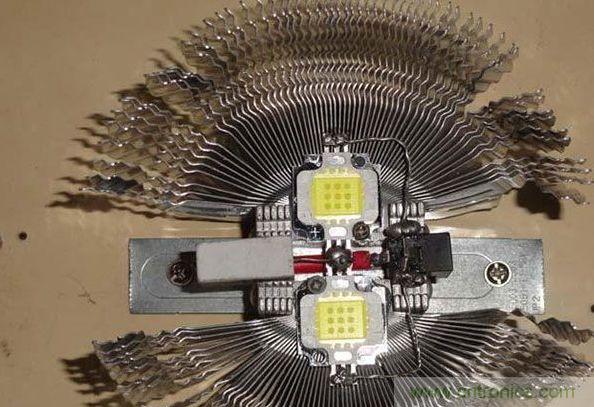

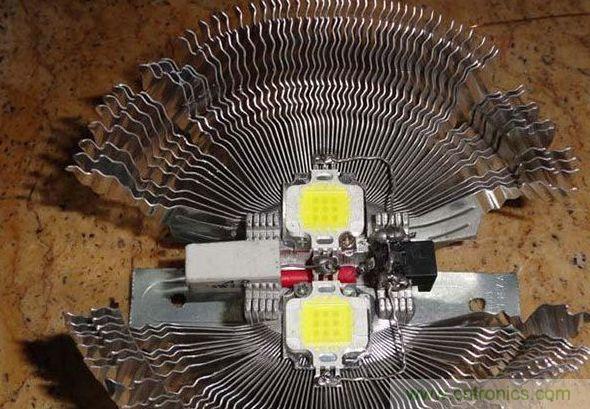

挡片改支架。
[page]
四点开孔。

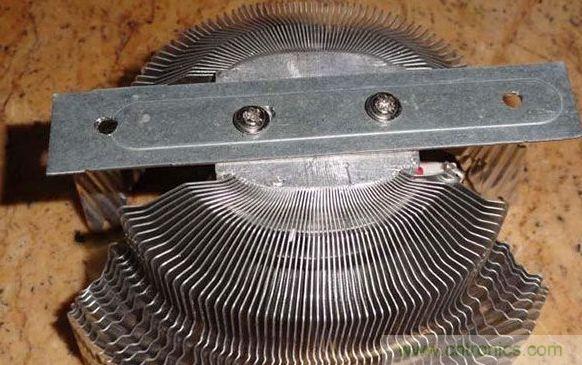

中间两螺丝固定"支架"和"灯具"的连接.
两边的两个孔当然是用于安装的了。
壁挂,吸顶都可以的说.

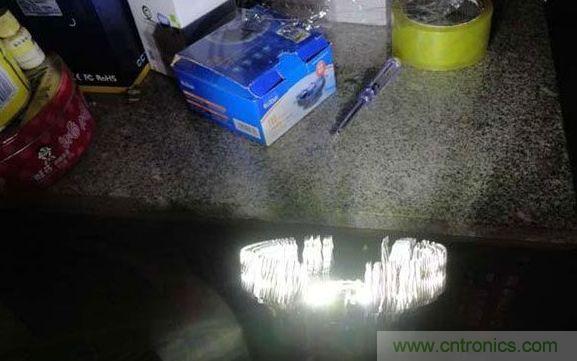

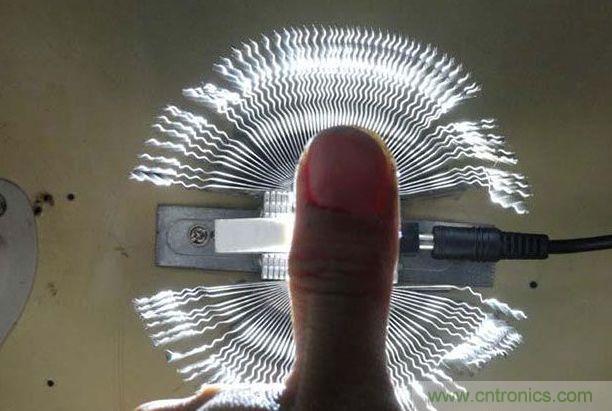

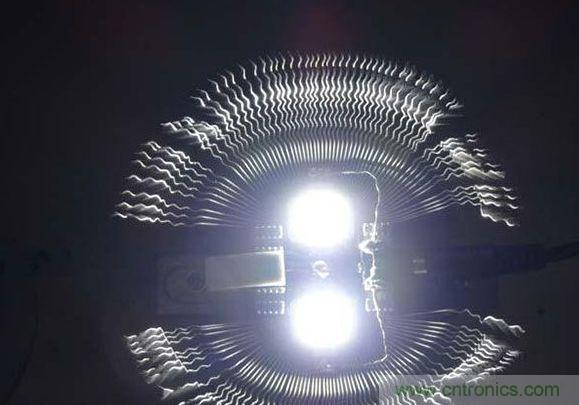

开灯效果还是很不错的。
很亮的说,山寨第一灯有木有!
