一款更简单的可用弱电线路通信的电路设计

发布时间：2014-01-30 责任编辑：sherryyu

【导读】普遍的，如果我们要将室内的电线线路弄成网络通信，一般会用到“电力猫”，也就是采用电力线载波的方式，在强电线路上进行数据传输。但是这样做的话就显得有些麻烦，本文将介绍一种更简单更便宜更卡可靠哦的电路设计方法，只需几个分立器件和两个IC，通过弱电电路通信即可！还等什么？来瞧瞧！

如果要用室内现有的电线线路进行网络通信，一般会采用电力线载波的方式，在强电线路上进行数据传输。现在想出了个更简单便宜可靠的办法，只要几个分立器件和两个IC，通过弱电电路通信(比如电话线)。让电力猫见鬼去吧。

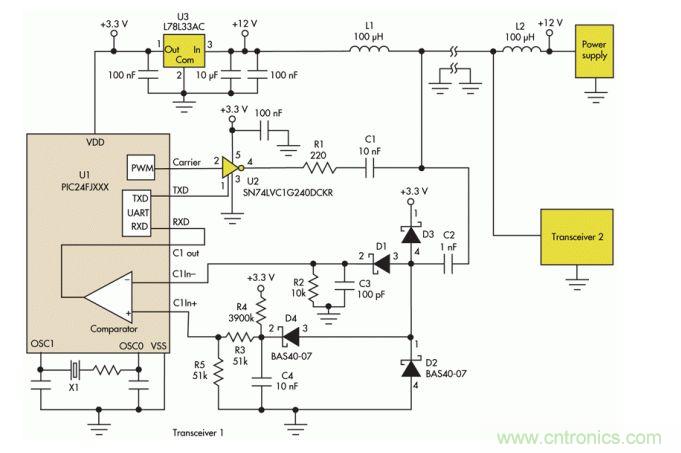

在弱电线路上传输数据

在弱电线路上传输数据

这个电路的传输速率至少可以达到32kbit/s, 如果载波更高，速度还可以更快。为简单起见，我们用的键面开关，没有减噪功能，如果要的话可以用软件实现。U1是个PIC单片机，配几个外围器件，一个PWM模块。

需要注意的是，这个电路只能用在低电压的弱电环境中，不能接入高压。
