DIY的原理图如下跟大家分享一下吧!
该电路分为主电路、电源电路两部分。

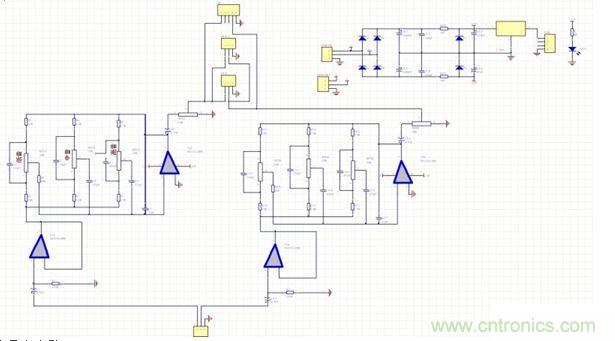

这是主电路:
[page]

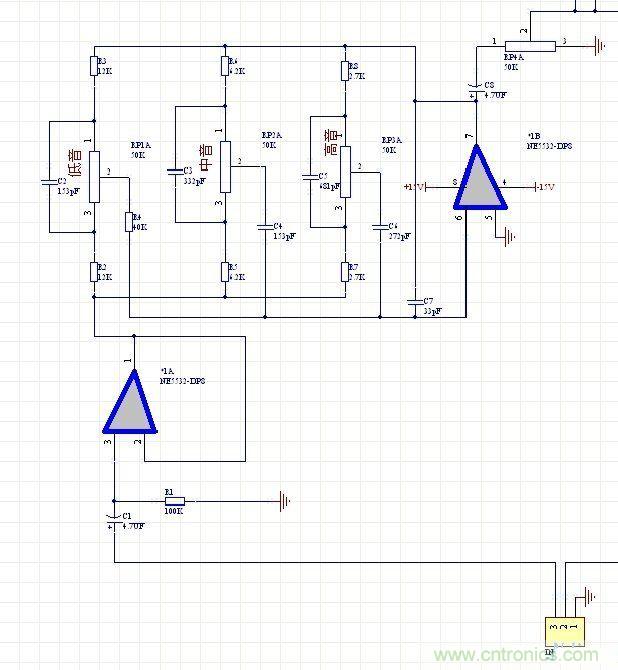

再放大点:这是其中一个声道(另一边相同)

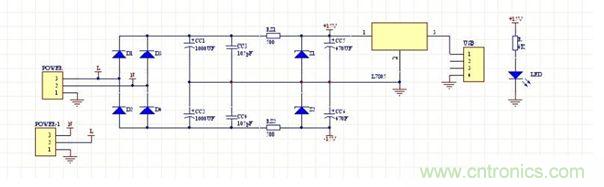

这是电源部分:其中的L7805稳出5V电压是给我的电平指示器供电用的,当然,L7805要不要都可以,这看个人需求!
[page]
下面是部分的制作图片,仅作为参考!

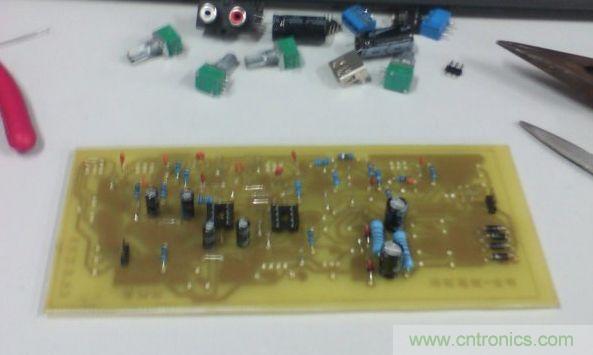

焊接元件中。
终于全部焊接好:
[page]
万事具备,只欠东风,经检查没发现短路,接下来就是通电测试了。
先插上耳机试试 耳放效果怎么样?
嗯,音质确实不错,很清新,高、中、低音均可调!(耳机戴在头上没有拍到,不好意思哈)

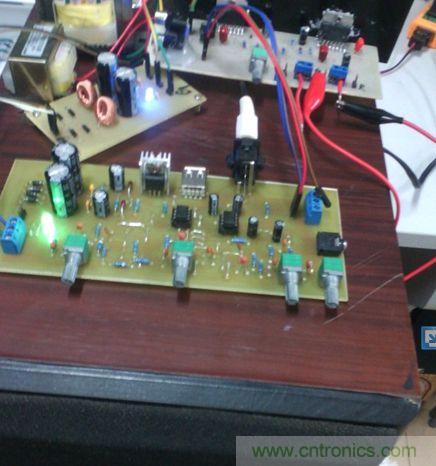

接下来再接上我的TDA7294双声道功放板测试一下:
主音量均可调!
