【导读】贴片电阻，体积小，重量轻；适应再流焊与波峰焊；电性能稳定，可靠性高；装配成本低，并与自动装贴设备匹配；机械强度高、高频特性优越。这些大家都知道，但是如何识别贴片电阻封装与功率的关系呢？
贴片电阻的封装与功率关系如下表：
封装 额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列 提升功率系列。
0201 0603 1/20W / 25
0402 1005 1/16W / 50
0603 1608 1/16W 1/10W 50
0805 2012 1/10W 1/8W 150
1206 3216 1/8W 1/4W 200
1210 3225 1/4W 1/3W 200
1812 4832 1/2W / 200
2010 5025 1/2W 3/4W 200
2512 6432 1W / 200
注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值

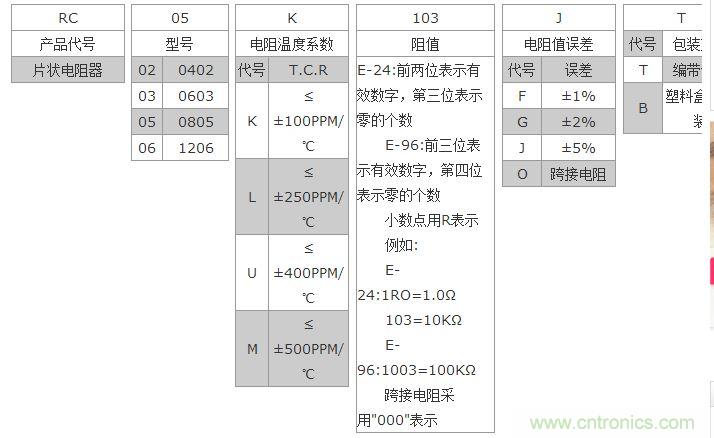

贴片电阻识别
特性：体积小，重量轻；适应再流焊与波峰焊；电性能稳定，可靠性高；装配成本低，并与自动装贴设备匹配；机械强度高、高频特性优越。
贴片电阻阻值误差精度有±1%?±2%?±5%?±10%精度,常规用的最多的是±1%和±5%, ±5%精度的常规是用三位数来表示。 例512,前面两位是有效数字,第三位数2表示有多少个零,基本单位是Ω,这样就是5100欧,1000Ω=1KΩ,1000000Ω=1MΩ 。为了区分±5%,±1%的电阻,于是±1%的电阻常规多数用4位数来表示 , 这样前三位是表示有效数字,第四位表示有多少个零4531也就是4530Ω,也就等于4.53KΩ。B5X,D1B,47R,24R,12D,30C不是 常规的标注?必须找生产厂家的规格书?贴片电阻有功率的大小如0805?1206等1/4W 1/2W电阻当然还有其他功率如1/8W的,大致上也就这三种最常见了。
阻值的识别，贴片电阻的阻值打在表面上，举例如下：
103=10×10^3=10KΩ
223=22×10^3=22KΩ
122=12×10^2=1.2KΩ
301=30×10^1=300Ω
850=85×10^0=85Ω
1R0=1.0Ω
精度高的可能就有四位了表现方式相同
1003=100KΩ
1702=17KΩ
1501=1.5KΩ
3481=3.48kΩ
R100=0.1Ω
