【导读】集成电路芯片已经很小了，然而它需要工作的话还得给它通电，那个很细的金属丝怎么连到芯片上呢？整体而言，对芯片进行封装，打bonding线，与外界相连。
一、IC上留有Pad
简单说就是在芯片上有pad，相当于一块稍大的金属平板，往内连接各种芯片上的器件；往外，用金属丝或者倒装等等，连到封装外壳的内引脚上。我们看到的是封装后的壳外面的引脚。
IC上留有Pad,一般要100umX100um以上（应该跟机器有关）, bonding的时候将IC放在一个加热的台子上，有专门的wire bonder来完成这个过程，这个机器有一根针，上面有个针孔，针孔上穿有很细的金线（直径大概几十微米吧），然后将针向pad打去，同时加以超声波使针头的线在pad上融化bond起来。
二、bonding直观理解
几张显微照片，这是芯片的硅片连接到芯片的外围引脚的整体样貌：

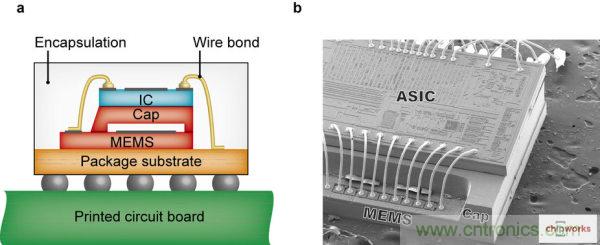

左图是示意图，里面黄色的封装基底就是芯片引脚所在的那一层，上面的好几层都是堆叠的芯片。右图中展示的实际上是芯片与芯片之间引线，不是芯片到基底的bond，但技术上是类似

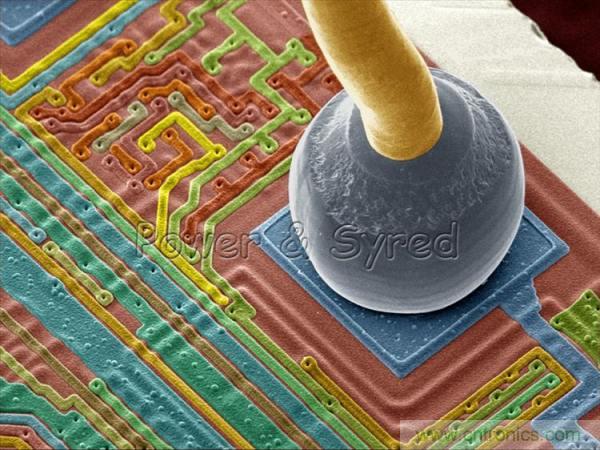

图中花花绿绿的都是芯片上的走线，是人工上色用来区分电路的。这整个都是硅片，除了右上的是一大坨灰色便是bond线前端的Free Air Ball（可以理解为焊点），上面金色的是铜线或者金线引出，另一头就接到芯片的基底上，然后连到引脚。

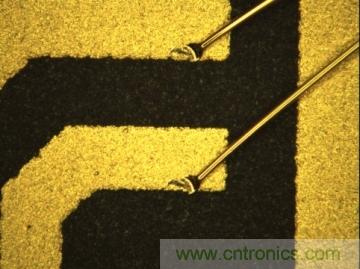

基底上的连接长这样：
三、wire bonding 的过程

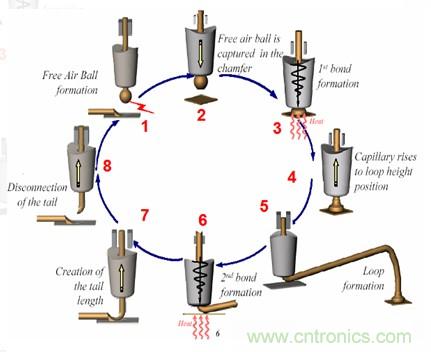

即将Die上面的metal pad用导线连接到lead frame，过程如下：
从第1步到第4步就是机器把导线焊接到die上面焊盘的过程。大致的原理就是通过切刀把导线（头部带小圆球的）压到die的pad上，施加压力，同时加超声波，把材料变软，分子扩散至接触的材料，实现焊接目的；
第5步到第8步就是把一端已经跟die的pad焊接在一起的导线拉拽并焊接到lead frame上面的过程。原理是一样的，唯一的区别是最后要拉拽并切断导线，完成wire bonding。
一些质量控制点：
- 线弧高度形状（第4步到第5步那一下）
- 两端点粘合形状，力度
- 保证lead frame和die的洁净度
- 切刀、绑嘴的洁净度和寿命
- lead frame的平整度，不可变形
（本文整合自知乎）
